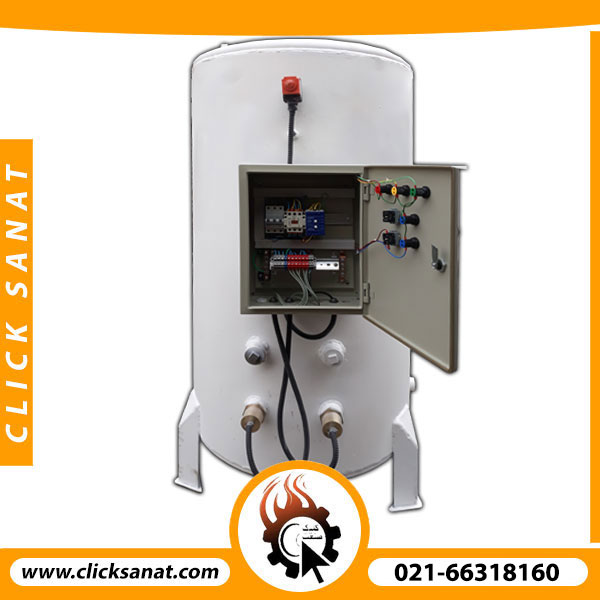

آبگرمکن صنعتی برقی، از جمله تجهیزاتی است که برای تامین آب گرم یک واحد مسکونی، اداری یا تجاری  مورد استفاده قرار می‌گیرد. دربسیاری از موارد، امکان ساخت موتورخانه در محل برای تامین آب گرم مصرفی وجود ندارد. لذا از یک مخزن که با چند المنت حرارتی تجهیز شده است استفاده می‌کنند. این نوع مخازن تحت فشار از ظرفیت 100 تا 20000 لیتری ساخته می‌شود. سیستم کنترل آنها بر اساس فیدبک دما بوده تا بتواند آب مورد نیاز برای شرب، شستشو و یا دوش و حمام ها را تامین کند.

توضیحات

آبگرمکن صنعتی برقی، از جمله تجهیزاتی است که برای تامین آب گرم یک واحد مسکونی، اداری یا تجاری مورد استفاده قرار می‌گیرد. همانطور که از نام آن مشخص است، این نوع آبگرم‌کن برقی با استفاده از انرژی اتلاف شده در المنت‌های حرارتی باعث گرم شدن آب داخل مخزن می‌شود.

در بسیاری از موارد، امکان ساخت موتورخانه در محل برای تامین آب گرم مصرفی وجود ندارد. دلیل آن هم می‌تواند این باشد که تامین سوخت فسیلی در این مناطق دشوار است. لذا یک مخزن که با چند المنت حرارتی تجهیز باشد به عنوان تامین کننده آب گرم مصرفی به کار می‌برند.

المنت حرارتی تک فاز یکی دو مداره و یکی تک مداره
دو نمونه المنت حرارتی تک فاز را مشاهده می‌کنید!

این نوع مخازن معمولا به صورت استوانه‌ای تحت فشار از ظرفیت 100 تا 20000 لیتری تولید می‌شود. سیستم کنترل آنها بر اساس فیدبک دما بوده تا بتواند آب مورد نیاز برای شرب، شستشو و یا دوش و حمام ها را تامین کند. در برخی موارد درجایی که امکان دسترسی به گاز یا سوخت مایع وجود دارد، از آبگرمکن صنعتی مشعل دار استفاده می‌شود.

اجزای مختلف آبگرمکن صنعتی برقی

این تجهیزات، معمولا از یک بدنه و یک سیستم برقی و کنترل دما تشکیل شده است. همچنین اجزای مختلفی جهت امنیت بر روی این نوع آبگرمکن نصب می‌شود.

  • بدنه یا Vessel که معمولا از ورق گالوانیزه گرم ساخته می‌شود.

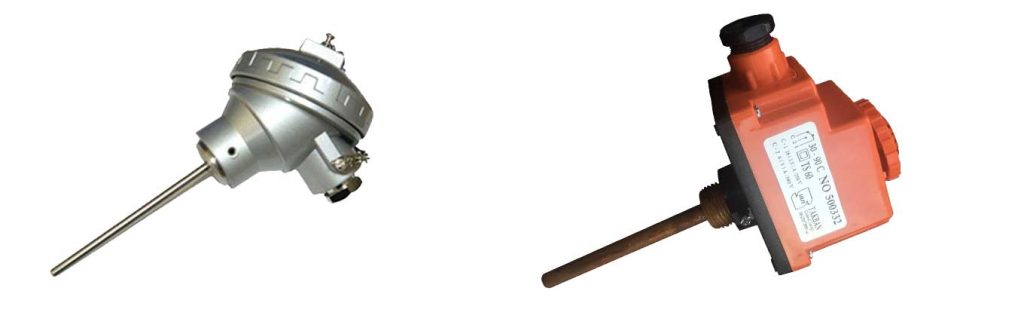

  • سیستم برق دارای اجزای المنت، کنتاکتور و تابلو برق و همچنین ترموستات و سیستم کنتور
  • تجهیزات ایمنی شامل شیر اطمینان که حساس به فشار و دما باشد
  • گیج اندازه گیری

توان حرارتی یک آب گرم کن صنعتی را چگونه می‌توان محاسبه کرد؟

توان حرارتی مورد نیاز برای المنت‌های مورد نیاز یک آبگرمکن صنعتی برقی، از روش‌های مختلفی محاسبه می‌شود. معمولا برای تعیین ظرفیت حرارتی و حجمی آبگرم کن صنعتی موارد ذیل را در نظر می‌گیرند:

  • تعداد و مقدار مصرف کننده‌ها
  • فرهنگ مصرف (بسته به اینکه کارگاهی، مسکونی، اداری و … باشد)
  • پیک مصرف (در چه مدت زمانی قرار باشد که سیستم گرم شود.)
  • برق تامین شده از طرف کارفرما (در صورتی که کمتر باشد باید ظرفیت ذخیره بالاتر باشد.)

تعیین مشخصات مخزن یک آبگرم کن صنعتی از نوع برقی (تک فاز یا سه فاز)

بعد از تعیین مشخصات یک مخزن، یعنی حجم، طبق استانداردهای مختلف و شرایط تولید ابعاد و اندازه و مشخصات مکانیکی مخزن باید تعیین شود. در تعیین ابعاد و اندازه مخزن موارد ذیل خروجی کار خواهد بود.

  • قطر مخزن
  • طول مخزن
  • ارتفاع کل همراه با پایه
  • ورودو خروجی‌ها
  • ضخامت بدنه و ضخامت کپ های بالا و پایین.

در مورد ابعاد هندسی مخزن، باید گفت که ابعاد هندسی معمولا از قبل معین است. این ابعاد با توجه به جداول از پیش تعیین شده مشخص می‌شود. ورود و خروجی‌ها معمولا با توجه به مقدار مصرف تعیین می‌شود. معمولا یک ورودی در پایین مخزن، یک خروجی از کپ بالا و یک برگشت در بدنه جاگذاری می‌شود.

همچنین برای تخلیه یک بوشن در پایین کپ قرار می‌گیرد. برای شیر اطمینان، گیج و ابزارآلات اندازه‌گیری، بوشن‌های 3/4 و یا 1/2 اینچ را در نظر می‌گیرم. بعد از تعیین ظرفیت با توجه به فشار کارکرد سیستم، معمولا ضخامت و جنس بدنه مخزن تعیین می‌شود. در کلیپ آموزشی زیر، نحوه تعیین حجم یک منبع آبگرمکن آورده شده است.

تعیین ظرفیت حرارتی آبگرمکن صنعتی برقی

برای محاسبه توان یک آبگرمکن برقی، باید ببینیم چه مقدار آب در چه مدت زمانی باید به چه درجه حرارتی برسد. برای اینکار به مثال زیر توجه کنید!

تعریف مساله: یک واحد کارگاهی، دارای 5 دوش است که تعداد 10 کارگر میخواهند بعداز ساعت کاری از آن استفاده کنند. حجم مورد نظر از قبل برای این تعداد برابر با 800 لیتر است. حال به انتخاب مشعل مورد نظر بپردازید. فرض کنید آبگرم را میخواهیم از آب 15 درجه تامین کنیم. همچنین شرایط نگهداری در محیط است و هدر رفت حرارت زیاد است. آب نهایی باید به 60 درجه سانتیگراد برسد.

برای مورد تعیین شده، ابتدا باید مقدا گرمای مورد نیاز برای گرم کردن آب را تعیین کنیم. طبق فرض آب قرار است از دمای 15 درجه به 60 درجه برسد. پس مقدار اختلاف دما برابر با 45 درجه سانتیگراد است. دوما مقدار کل آب 800 درجه است. پس مقدار کل آب برابر با 800 کیلوگرم است. همچنین فرض کنیم که این آب قرار است در مدت زمان 2 ساعت گرم شود. پس داریم:

Q=m.c.(T2-T1)

که در این مورد برابر است با:

36000=800(kg)×1(kCal/kg.C)×45(Centigrade)

که این مقدار برای مدت زمان 2 ساعت برابر خواهد بود با 18000 کیلوکالری بر ساعت. حال با تبدیل مقدار بالا به کیلو وات مقدار انرژی در واحد زمان که مورد نیاز است، به دست می‌آید. دقت داشته باشید که برای تعیین توان، مقدار هدر رفت با توجه به اینکه مخزن مورد نظر دارای عایق کاری است یا خیر بسیار حائز اهمیت است.

چه نوع عایق‌هایی برای عایق کاری آبگرمکن صنعتی برقی مورد استفاده قرار می‌گیرد؟

عایق کاری مخازن مختلف با استفاده از روش های مختلفی انجام می‌شود. گروه کلیک صنعت توصیه می‌کند که عایق کاری انواع آبگرمکن های صنعتی با استفاده از عایق های الاستومری با ضخامت 19 میلیمتر انجام شود. این نوع عایق‌ها فوق العاده هدر رفت گرمایی پایینی دارند.

دیتا شیت مربوط به انواع آبگرمکن صنعتی برقی

برای ساخت یک مخزن آبگرمکن صنعتی برقی، باید موارد مختلفی لحاظ شود. فشار کاری، محل مورد استفاده آبگرمکن، عمر مورد نیاز برای آبگرمکن، سیستم بهره‌برداری از یک آبگرمکن صنعتی برقی و موارد دیگر می‌تواند در تعیین دیتای مورد نیاز برای ساخت آبگرمکن صنعتی برقی حائز اهمیت باشد.

در موارد مشابه که فقط تامین آب گرم مصرفی حائز اهمیت باشد، تنها مواردی که مورد نیاز است، بسیار ساده به دست می‌آید. برای موارد خاص، حتی نحوه قرارگیری المنت‌های حرارتی با توجه به الگوی مصرف متفاوت است. موارد زیر، برخی از طراحی‌های گروه کلیک صنعت را برای ساخت یک آبگرمکن صنعتی برقی نشان می‌دهد.

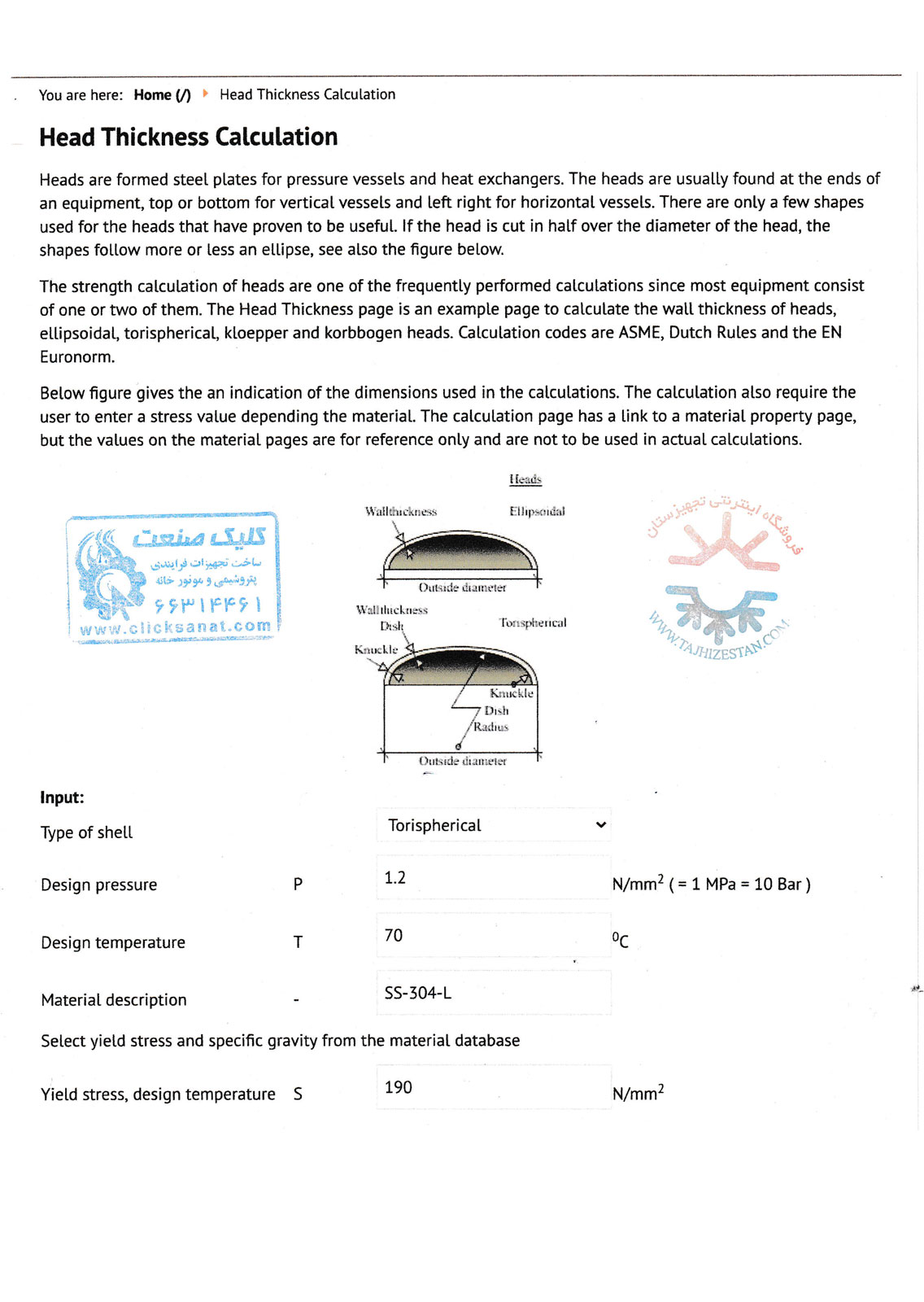

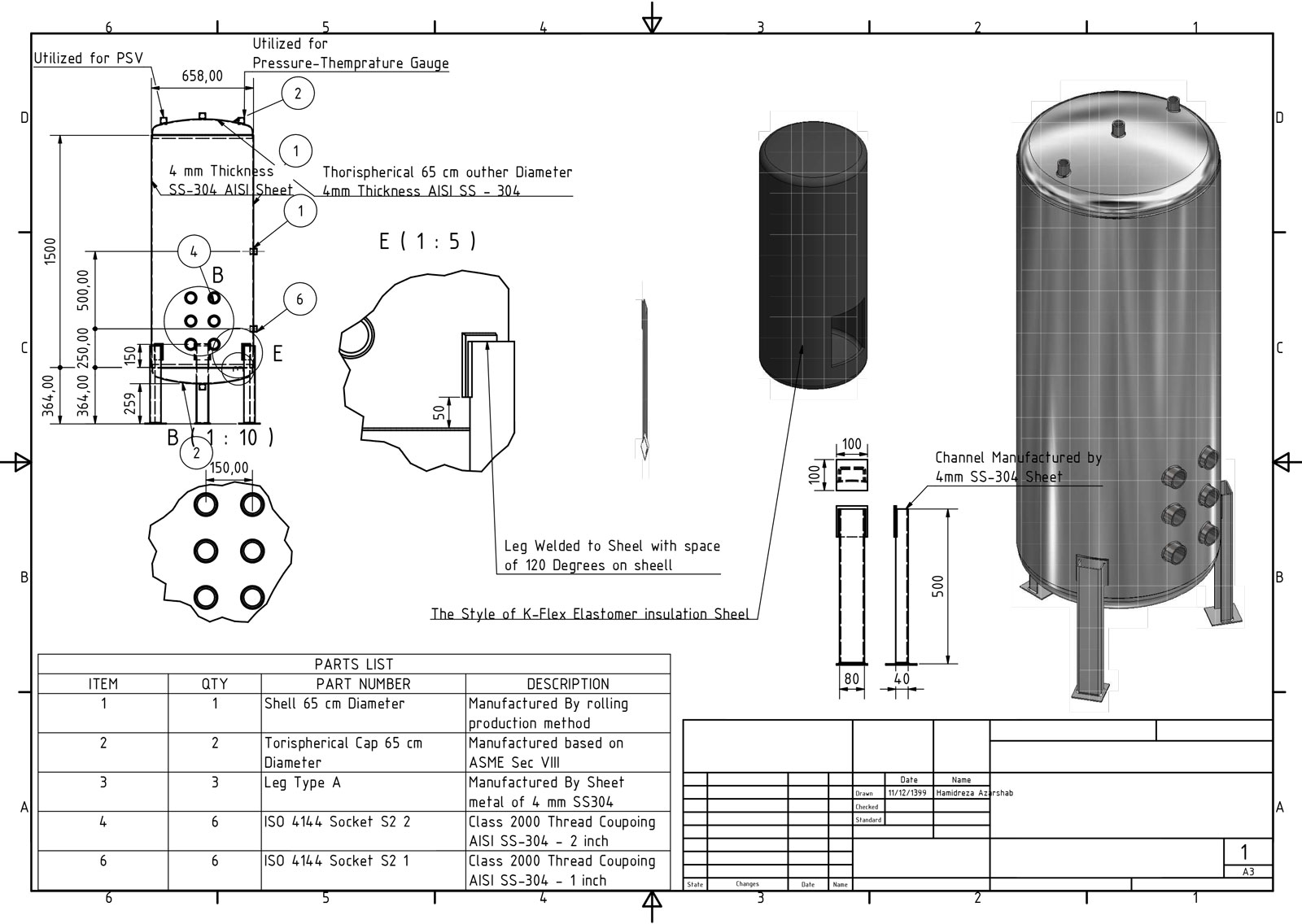

طراحی اولیه منبع آبگرمکن صنعتی طراحی اولیه ضخامت کلگی مخزنطراحی مخزن یک آبگرمکن صنعتی

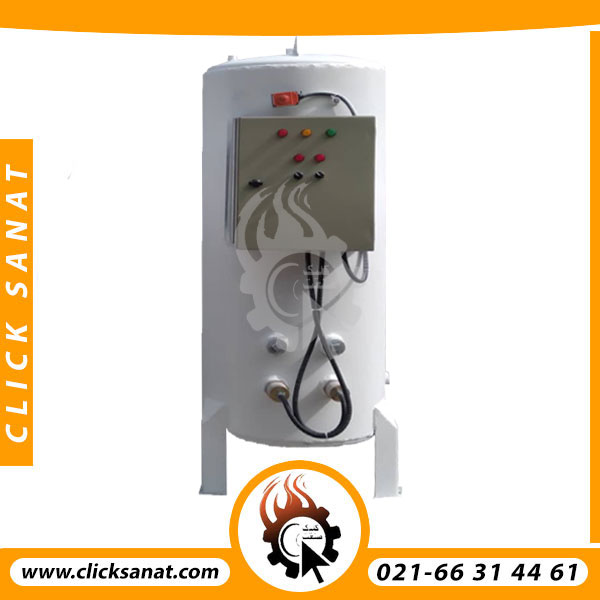

آبگرمکن صنعتی برقی با بدنه استیل

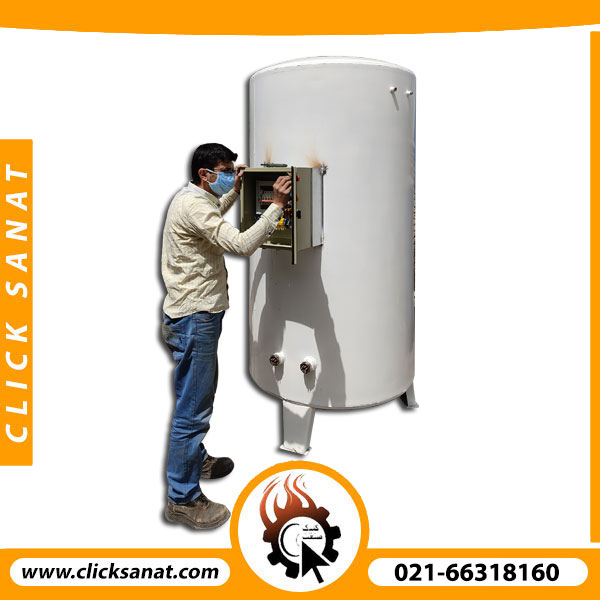

آبگرمکن صنعتی برقی معمولا از با متریال و جنس‌های مختلفی تولید می‌شود. با توجه به نوع مواد داخل آبگرمکن صنعتی و همچنین محل به کارگیری یا موارد کاربرد می‌تواند از جنس استیل ضد زنگ، آهن و یا فولاد گالوانیزه باشد. در شکل زیر یک عدد آبگرمکن برقی استیل که بعد از کار کاملا عایق کاری می‌شود را مشاهده می‌کنید. در ادامه تعدادی از سوالات در مورد آبگرمکن صنعتی برقی را پاسخ می‌دهیم.

برای دیدن همه محصولات به سایت فروشگاهی تجهیزستان مراجعه کنید!

برای دیدن اطلاعات مربوط به آبگرمکن صنعتی مشعل دار کلیک کنید!



5 دیدگاه برای آبگرمکن صنعتی برقی

  1. قاسم زارع

    بدون تابلو برق هم میسازید؟

    • hr.azarshab

      بله! دوستان دیگه هم سوال پرسیده بودند! امکان ساخت تجهیزات کامل یا به صورت تک به تک وجود داره!

  2. اسماعیل بینایی

    امکانش هست ما بدون تابلو برق خریداری کنیم؟

    • hr.azarshab

      بله امکان خرید بدون تابلو یا همراه تابلو وجود داره!

  3. قادرحیدری

    وقت بخیر ، بر اساس استاندارد ASME هم می‌سازید ؟

    • hr.azarshab

      سلام و درود خدمت شما! بله طبق استاندارد ASME هم ساخت داریم!

  4. محمد پرهام

    برای کارگاه با ۵ دوش ، ساعت حمام 1تا 2 ظهر و تعداد 15 پرسنل آبگرمکن میخوایم. چه حجمی مناسبه؟ تک فاز هم جواب میده؟

    • hr.azarshab

      سلام! ۵۰۰ لیتری مناسب هست برای کار شما!

  5. پارسا فیروزی

    آبگرمکن صنعتی ۱۲۰۰ لیتری با چه ابعادی طراحی می‌شه؟

    • hr.azarshab

      بسته به اینکه افقی باشه یا عمودی متفاوت هستش! اوله بهتره آبگرمکن به صورت افقی باشه در این صورت ابعاد مناسب میشه قطر ۹۶ سانتیمتر و طول ۲۰۰ سانتیمتر! در صورتی که مخزن عمودی باشه یا به صورت افقی کوتاه ساخته بشه باید ابعادش قطر ۱۰۲ سانتیمتر و طول ۱۵۰ سانتیمتر در نظر گرفته بشه!
