مخزن هوایی

مخزن هوایی

مخزن هوایی یکی از مهم‌ترین تجهیزات ذخیره آب می‌باشد که در بخش‌های مختلف صنعتی , ساختمانی و …. برای ذخیره و انتقال آب کاربرد دارد. ذخیره آب در منابع ذخیره هوایی نقش زیادی در تامین آب شرکت‌ها و سوله‌های صنعتی و در برخی ساختمان‌ها و ویلاها کاربرد دارد.

اما چرا مخزن هوایی ؟ چرا مخزن های ذخیره خوابیده نه ؟‌ استفاده از منبع های هوایی مزیت های بسیار زیادی برای شما خواهد داشت که از جمله آنها می‌توان به تامین دبی مورد نظر مصرف اشاره کرد. در استفاده از مخازن ذخیره هوایی استفاده از پمپ تا جایی که ممکن است صورت نمی‌گیرد . در ادامه این مطلب با انتخاب , طراحی , تولید این مخازن بیشتر آشنا می‌شوید.

در حال حاضر این محصول در انبار موجود نیست و در دسترس نمی باشد.

SKU elevated-overhead-water-tank دسته بندی : برچسب ها : , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

توضیحات

مخزن هوایی چیست و چه کاربردی دارد؟

مخزن هوایی یکی از مهم ترین تجهیزات ذخیره آب می باشد که در بخش های مختلف صنعتی , ساختمانی و …. برای ذخیره و انتقال آب کاربرد دارد. ذخیره آب در منابع ذخیره هوایی نقش زیادی در تامین آب شرکت ها و سوله های صنعتی و در برخی ساختمان ها و ویلا ها کاربرد دارد.

اما چرا مخزن هوایی ؟ چرا مخزن های ذخیره خوابیده نه ؟‌ استفاده از منبع های هوایی مزیت های بسیار زیادی برای شما خواهد داشت که از جمله آنها می توان به تامین دبی مورد نظر مصرف اشاره کرد. در استفاده از مخازن ذخیره هوایی استفاده از پمپ تا جایی که ممکن است صورت نمیگیرد . در ادامه این مطلب با انتخاب , طراحی , تولید این مخازن بیشتر آشنا می شوید.

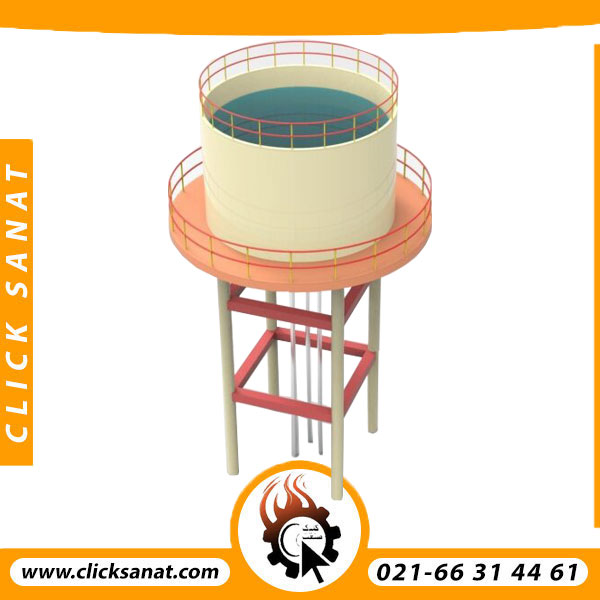

مخزن هوایی آب

انواع مخزن های هوایی

در کل مخازن هوایی در انواع مختلفی تولید می گردد. این مخزن طراحی بسیار ساده ای داشته است که از یکی فوندانسیون ,پایه ها, بدنه تولید می گردد. یکی از ملاک های دسته بندی مخازن هوایی می تواند طلق شکل بدنه آن باشد. این مخازن در انواع فلزی , پلاستیکی , بتنی و چوبی تقسیم می شوند. منابع ذخیره هوایی از ظرفیت 1000 تا 500000 لیتری می توان براساس استاندارد تولید نمود. حجم های دلخواه مشتریان نیز وجود دارد که طبق استاندارد توسط مهندسان کلیک صنعت طراحی می گردد.

مخازن ذخیره فلزی طبق موارد زیر دسته بندی می شوند:

  • مخازن هوایی مکعبی
  • مخازن هوایی کروی
  • مخازن هوایی استوانه ای

نکته بسیار مهم ترین که می توان در نظر داشت نوع پایه های مخازن هوایی آب می باشد. می توان از لوله ,نبشی و …. برای دسته بندی استفاده کرد که زیاد مرسوم و استاندارد نیست.

مخزن ذخیره هوایی چگونه کار می کند؟

مخازن هوایی در تمامی انواع کارکر و کاربرد یکسان دارند. دلیل استفاده از هر کدام می تواند بر اساس نوع شرایط استفاده از این مخازن و برسی موارد اقتصادی آن باشد. این مخازن در ابعاد , حجم و ارتفاع های مختلف تولید می شود. در ارتفاع قرار گرفتن این منبع باعث ایجاد فشار می شود. همین موضوع می تواند موجب استفاده نکردن از پمپ در انتقال آب شود. این منابع در شهرک های صنعتی و مسکونی کاربرد بسیاری دارد. زیرا می تواند دبی مورد نظر شما را با حجم آبی که از قبل تایین شده تامین نماید. در حقیقت مثل یک سیفون عمل میکند. جدا از تامین فشار و دبی مورد نظر آب برای ذخیره نیز از این مخزن می توان استفاده کرد.

جنس منبع هوایی گالوانیزه

منبع هوایی همانظور که گفته شد در انواع پلاستیکی و بتنی نیز تولید می گردد. نمونه های فلزی تولید شده توسط گروه صنعتی کلیک صنعت از ورق فلزی با جنس فولاد ST-37 , ورق گالوانیزه, ورق های استیل 304 یا 316 تولید می گردد. در معمولی ترین حالت شما می توانید از ورق فولادی (carbon steel) با st-37  استفاده کنید و برای بالا بردن عمر مخزن بدنه را از داخل اپوکسی کنید و بیرون آن را رنگ کنید. ورق گالوانیزه شده نیز مخزن بسیار بالا می رود. همچنین می توانید با استفاده از اپوکسی و رنگ کردن عمر را تا حدودی افزایش دهید.

پایه های مخزن هوایی

مخزن های هوایی بروی پایه و فوندانسیون قرار می گیرد. پایه های این مخزن باید توان حمل جرم بدنه مخزن و آب درونش داشته باشد. همینطور نیرو های خارجی که از عوامل محیطی به بدنه و پایه های مخزن وارد می شود. که از ذکر روش های طراحی به دلیل جزییات بسیار زیاد خود داری کرده ایم.

فوندانسیون منبع هوایی

یکی از روش های فوندانسیون ریزی و و پایه گذاری برای اجرای منبع هوایی محاسبه میزان نیرویی های قابل تحمل توسط پایه ها و فوندانسیون می باشد. فوندانسیون در ۲ نوع انتخاب می شود :

  1. concrete که فوندانسیون های بتنی را در بر می گیرد.
  2. pile supported که فوندانسیون هایی که استراکچر می باشند را در بر می گیرد.

انواع فوندانسیون های بتنی به صورت زیر می باشد :

  •  Advantages
  • Disadvantages
  • Application
پایه ها و استراکچر منبع هوایی

پایه ها و ساختمان مخزن هوایی از متریال های مختلفی تولید می گردد. شرکت کلیک صنعت با توجه به نوع نیاز مشتریان و مسائل مختلفی از جمله مسائل اقتصادی این مخازن را تولید میکند.

انواع پایه های منبع ها به صورت زیر می باشد :

  • از لوله های صنعتی می توان برای ساختمان این مخاز استفاده نمود.
  • قوطی
  • تیر آهن
  • نبشی و ناودانی

اما لوله معمول ترین نوع متریال برای ساخت استراکچر مخازن ذخیره می باشد . در ساخت پایه و ساختمان مخزن از کابل های قوی برای انتقال و تقسیم نیرو برای بالا بردن مقاومت بدنه استفاده می شود.

طراحی بدنه مخزن هوایی

طراحی مخازن ذخیره با توجه به نوع سیال و نوع کاربری انجام می شود. استاندارد تولید مخازن طبق ASME Sec VIII div 1  می باشد که استاندارد مخازن تحت فشار می باشد. معمولا برای ذخیره آب در این مخازن از ورق های فولادی و گالوانیزه استفاده می شود. ضخامت بدنه مخزن را طبق فرمول های موجود در استاندارد تعیین می کنند. مخزن هایی با بدنه کروی از رایج ترین انواع این مخازن می باشد. معمولا پس از تولید بدنه بیرون مخزن را رنگ میکنند و در صورت نیاز داخل آن اپوکسی می شود.

قیمت مخزن هوایی

مهم ترین بخش پس از بحث طراحی و تولید قیمت مخزن می باشد. عوامل بسیار زیادی در قیمت تاثیر گذار می باشد. نوع طراحی , نوع متریال و معیار های تولید مثل نوع جوش کاری و …… در قیمت بسیار تاثیر گذار می باشد. یکی از نکات مهم در قیمت ضمانت اجرایی مخزن می باشد. شرکت کلیک صنعت در تلاش است تا با بکارگیری دانش مهندسی محصولات مناسبی را در اختیار شما قرار دهد و ضمانت اجرایی در قبال محصولات خود داشته باشد.

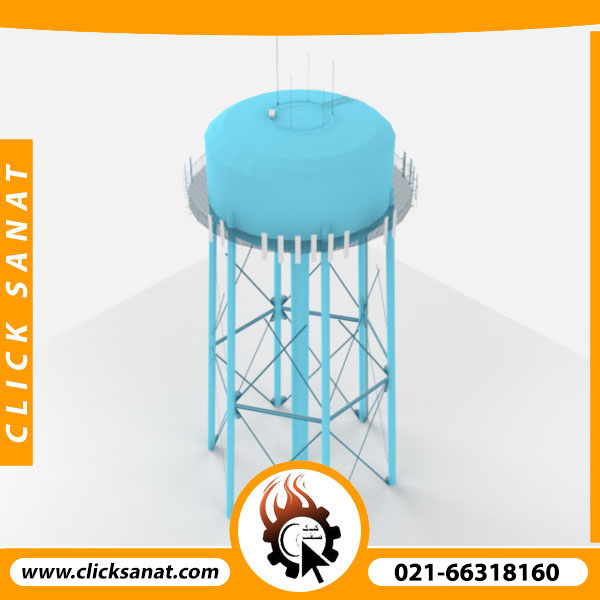

طراحی مخازن هوایی

طراحی مخازن هوایی را می توانید با نرم افزار های طراحی ۳ بعدی و حتی ۲ بعدی انجام دهید. شرکت کلیک صنعت ابتدا در نرم افزار های طراحی ۳ بعدی مخزن را طراحی نموده و سپس تحلیل استاتیکی انجام می دهد. در نهایت پس از تایید کارفرما نقشه ۲ بعدی تهیه کرده و شروع به ساخت می نماید.از نرم افزار های Solidworks , inventor ,autocad,sap2000 برای طراحی , تحلیل و شبیه سازی استفاده می شود.

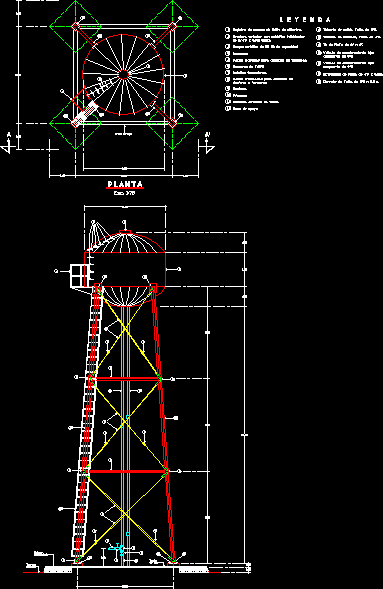

نمونه نقشه مخزن هوایی
طراحی تولید مخازن هوایی , انجام نقشه کشی و طراحی تولید مخازن هوایی

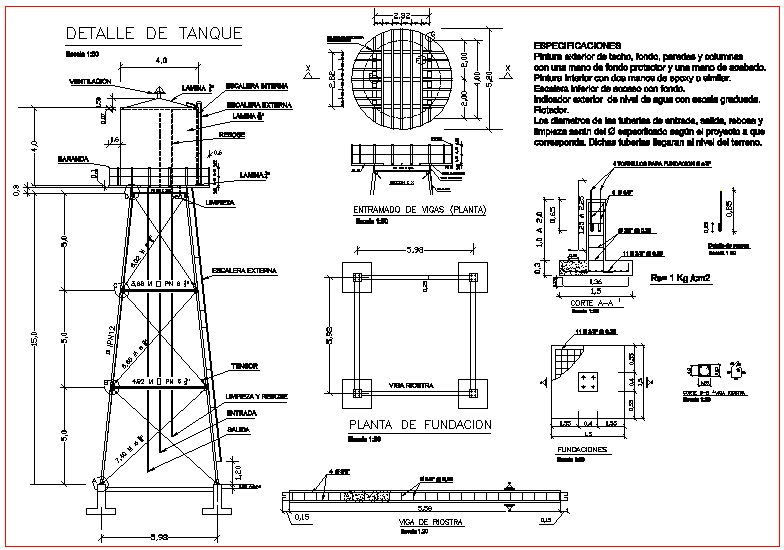

نقشه و اطالاعات فنی مخزن هوایی
طراحی و فروش ویژه انواع مخازن هوایی فلزی

پاگرد منبع هوایی

منبع های هوایی معمولا در ابعاد های بزرگ همراه با ارتفاع زیاد دارای پاگرد می باشند. این پاگرد می تواند برای برسی عملکرد مخزن در شرایط مختلف فضایی را ایجاد نماید تا اپراتور بتواند به درسته بدنه مخزن و داخل آن را از طریق منهول یا هندهول انجام دهد. همچنین نازل ها و سرویس های مورد نیاز مخزن را می تواند انجام دهد.
