منبع انبساط روغن داغ

توضیحات

منبع انبساط روغن داغ Hot Oil Expansion Tank یکی از تجهیزاتی است که برای سیستم‌های گرمایش با روغن داغ کاربرد دارد. به دلیل اهمیت در امنیت در این سیستم‌ها نوع ساخت و رواداری‌هایی که در این تجهیزات کاربرد دارد کمی سخت‌گیرانه‌تر و متفاوت از منابع انبساط باز سیستم آب داغ تولید می‌شوند. به طور کلی سیستم منبع انبساط روغن داغ به صورت اتمسفریک است و فشار خاصی روی آن نیست. ولی به دلیل اهمیت در امنیت کاری نحوه ساخت این مخازن شبیه به مخازن تحت فشار انجام می‌شود. در این مقاله به صورت کامل این محصول را به شما معرفی می‌کنیم.

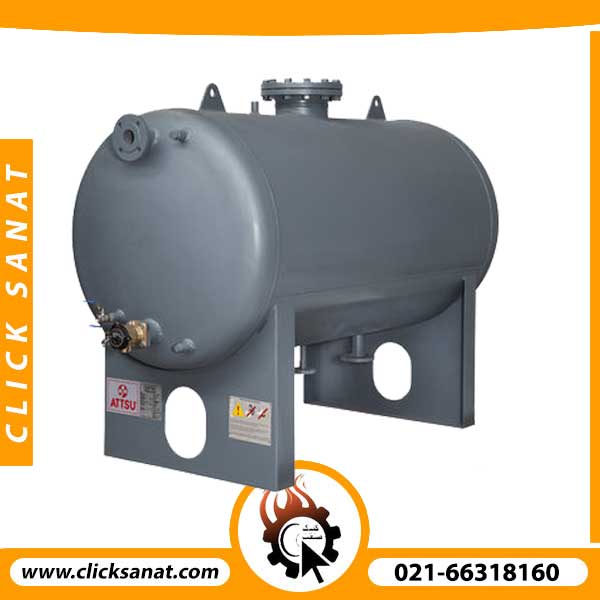

منبع انبساط روغن داغ Hot Oil Expansion Tank

سیستم‌های گرمایشی روغن داغ، در ابتدا با روغن سرد پر می‌شوند. افزایش دما که معمولا بین ۲۰۰ تا ۳۰۰ درجه سانتیگراد است باعث افزایش حجم روغن موجود در سیستم می‌شود. به دلیل اینکه این فشار به قسمت‌های مختلف سیستم وارد نشود، از منابع انبساط روغن داغ برای کنترل فشار به صورت یکپارچه استفاده می‌شود. نحوه عملکرد این نوع منابع دقیقا شبیه به منابع انبساط آب است که در قسمت محصولات دیگر هم توضیح داده شده است.

ساخت منبع انبساط روغن داغ به چه روشی انجام می‌شود؟

ساخت این مخازن معمولا طبق استانداردهای مختلف منابع تحت فشار انجام می‌شود. به طور کلی منابع تحت فشار با توجه به استانداردهای تدوین شده مختلف تولید می‌شود. در ساخت این نوع منابع ما از استاندارد ASME Sec VIII Dev01 استفاده می‌کنیم. معمولا نوع جوشکاری، فشار، دما و تجهیزات موجود در این سیستم در ساخت و طراحی این مخازن تاثیرگذار هستند. به طور کلی این مخازن با توجه به دمای بالای کاری طراحی و تولید می‌شوند.

چرا منبع انبساط بسته کاربرد بهتری برای سیستم‌های روغن داغ دارد؟

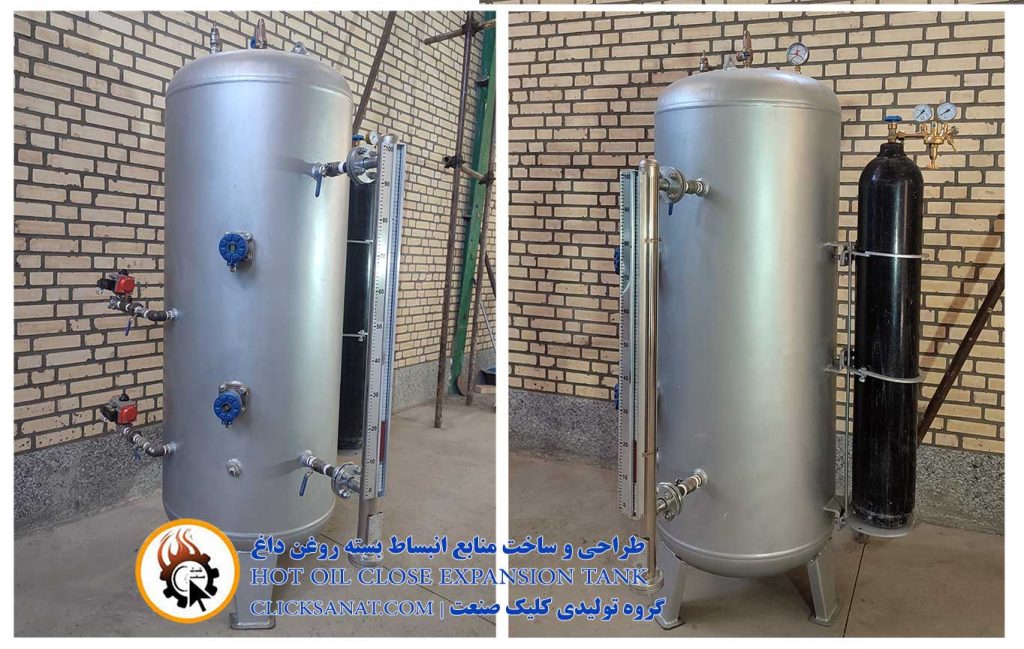

وجود بخارات داغ روغن داغ در فضای اطراف منبع انبساط یک منبع خیلی بزرگ برای آتش سوزی است. منبع انبساط بسته که با هوای خارج در تماس نباشد، باعث می‌شود که احتمال آتش سوزی در آن محل بسیار پایین بیاید. همچنین در صورتی که هوای بالای منبع انبساط از نیتروژن باشد، احتمال آتش سوزی را تقریبا به صفر می‌رساند. یکی از پروژه‌های شرکت آذر فراز تیلار که برای یک شرکت در ارومیه انجام شد، در جهت رفع این مشکل بود. شکل زیر محصول نهایی این پروژه است.

سیستم کنترل منبع انبساط روغن داغ به چه صورت است؟

منابع انبساط روغن داغ، یا هر نوع منبع انبساط بسته‌ای باید برای ۲ پارامتر مختلف سیستم کنترل داشته باشند. کنترل فشار و کنترل سطح مایع داخل مخزن! کنترل فشار و کنترل سطح با کنترل و اندازه‌گیری سطح بالا و سطح پایین این پارامتر‌ها انجام می‌شود.

کنترل فشار در منبع انبساط بسته روغن داغ

برای کنترل فشار در یک منبع انبساط بسته روغن داغ معمولا به این شکل عمل می‌شود که فشار حد پایین توسط یک کپسول نیتروژن در کنار مخزن و یک رگولاتور فشار یک یا دو مرحله‌ای انجام می‌شود. نوع رگولاتور با توجه به اینکه سیال مورد استفاده چه باشد متفاوت است. حد بالای فشار با تخلیه نیتروژن به هوا صورت می‌گیرد. در این حالت یک شیر اطمینان وجود دارد که این شیر اطمینان در فشار بالا در صورتی که فشار بالاتر رود به صورت مکانیکی تخلیه را انجام می‌دهد. البته یک شیر اطمینان دیگر هم برای امنیت مخزن جداگانه در فشار نهایی مخزن قرار داده می‌شود. پس یک شیر اطمینان برای فشار کاری و یک شیر اطمینان برای فشار طراحی

کنترل سطح در منبع انبساط بسته روغن داغ

بعد از اینکه سیستم بارگیری شد، مثلا روغن در دمای ۲۵ درجه سانتیگراد در کل سیستم پر شد، دمای سیستم بالا می‌رود و این افزایش دما باعث افزایش حجم سیال داخل سیستم می‌شود. در این صورت منبع انبساط میزان افزایش حجم سیال را در داخل خود جمع می‌کند و سطح روغن در این سیستم بالا می‌رود. با بالا رفتن سیال تا یک میزان فشار بالا می‌رود و اگر نیاز باشد سیستم کنترل فشار عمل می‌کند. ولی از مقدار بیشتر، ما باید دستور تخلیه بدهیم. در این صورت با استفاده از یک کلید سطح به یک شیر از نوع برقی یا اتوماتیک (که می‌تواند پنوماتیک، هیدرولیک یا هر نوعی باشد) دستور می‌دهد و این امر باعث تخلیه مقدار اضافی روغن می‌شود.

در برخی موارد ممکن است در یک قسمت از سیستم نشتی کوچک وجود داشته باشد. مثلا از یکی از فلنج‌ها! در اینصورت باید مقداری روغن به سیستم اضافه شود. دقیقا این عمل با یک شیر اتوماتیک و یک کلید سطح که به یک پمپ یا وسیله تامین سیال وصل است باعث بالا رفتن سطح مایع می‌شود. این سیستم به صورت طبیعی کنترل کل سیستم را به وجود می‌آورد.
