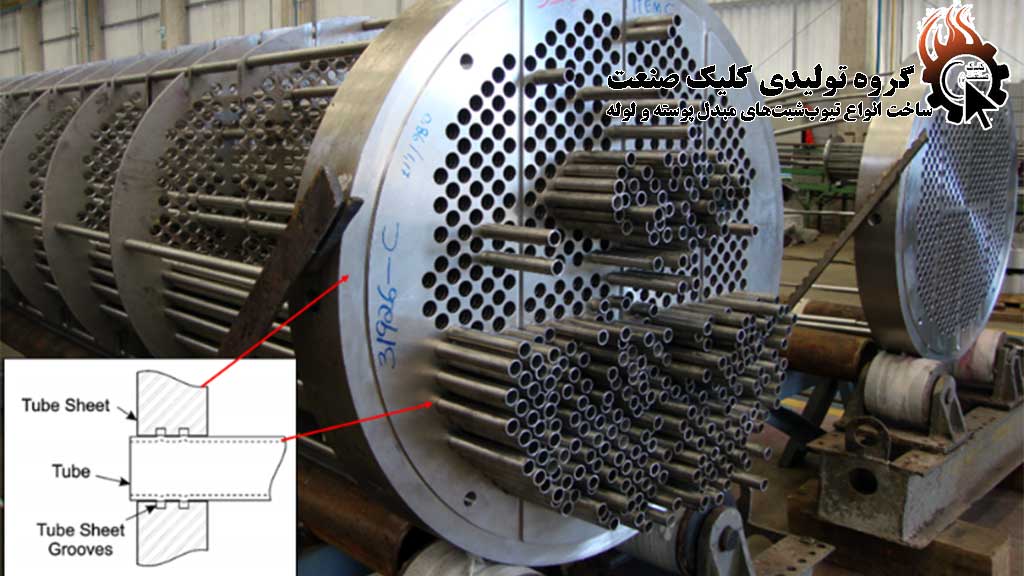

ساخت تیوب شیت (Tubesheet Manufacture) یکی از مهمترین اجزایی است که در ساخت تجهیزاتی مثل مبدل حرارتی پوسته و لوله، کویل هوایی (Air Cooled Coil) یا حتی تجهیزات هوا دهی کاربرد دارد. همچنین شبکههای پشت و جلوی دیگ فولادی بخار و دیگ فولادی آب داغ نیز تیوبشیت نام دارند. دلیل نامگذاری این قطعه به خاطر این است که یک صفحه فولادی است که لولههای مختلف (Tube) روی آن قرار میگیرد. در این مقاله به توضیح مختصری در مورد صفحه لوله و مواردی که در ساخت آن رعایت میشود اشاره کردهایم.
فهرست مطالب
ساخت تیوب شیت چگونه انجام میشود؟
ساخت انواع صفحه لوله با روشهای مختلف برای مصارف مختلف با روشهای متفاوتی انجام میشود. این قسمت در تجهیزات مختلف از جمله دیگ بخار، کویل مسی، مبدل حرارتی پوسته و لوله، کویل هوایی و صنایع مختلف دیگر متفاوت است. برای مثال در دیگ آب داغ این قسمت فقط سوراخکاری میشود و معمولا ضخامت کمتری نسبت به صفحه لولههای مبدلهای حرارتی پوسته و لوله دارد. همچنین با توجه به اتصال تیوبها به صفحه لوله میتواند این موضوع را تحت تاثیر قرار دهد.
بنابراین تیوبشیتهای مختلف میتوانند با روشهای متفاوت تولید مانند برشکاری حرارتی (لیزر، هوابرش، پلاسما)، یا روش برشکاری با ماشین افزار (مانند سوراخکاری با دستگاه دریل رادیال، یا دستگاههای CNC) و حتی در برخی موارد با روشهای مختلف مانند پانج، قالبگیری و یا موارد دیگر تولید شود. در ادامه به تمامی این موارد خواهیم پرداخت.
ساخت تیوب شیت برای مبدلهای حرارتی پوسته و لوله Shell & Tube Heat Exchanger Tube Sheet Manufacture
ساخت مبدلهای حرارتی پوسته و لوله در برخی موارد شامل جزئیات بسیار زیادی است. تیوبشیتها در جزئیات بیشتر با توجه به استاندارد TEMA تولید میشوند. عملیات مختلف و پیچیده ماشینکاری و سوراخکاری و Finish سطح بسیار متفاوت است. همچنین ابزارالات مورد نیاز جهت این موارد هم بسیار با هم تفاوت دارند. مراحل مختلف از جمله تراشکاری، سوراخکاری، شیارزنی داخل، برقو و صاف کردن سطح سوراخ، انبساط لولهها در سوراخها و در نهایت تست جزو موارد بسیار مهم در ساخت این مبدلها است.
