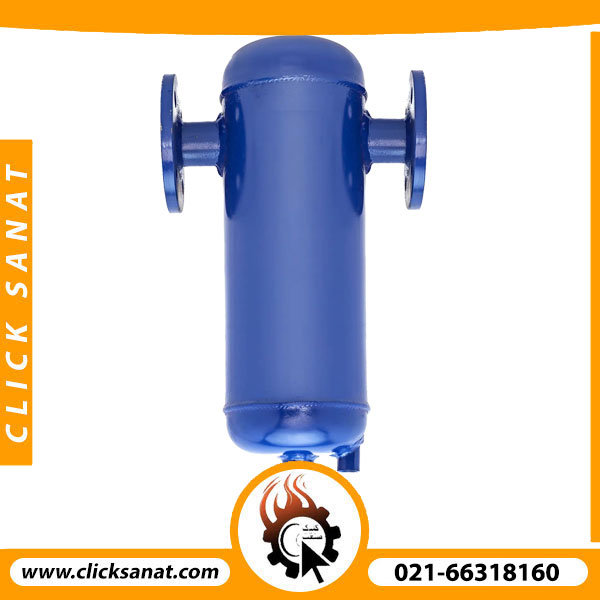

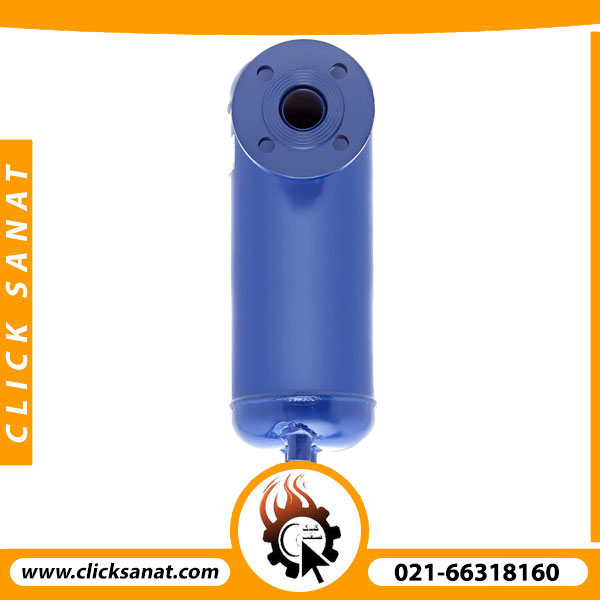

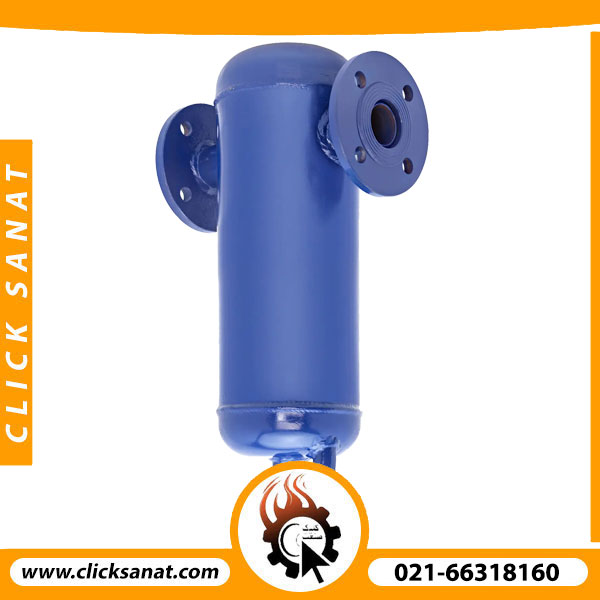

سپراتور بخار سینی دار

توضیحات

سپراتور بخار سینی دار (Trayed Steam Separator) یکی از تجهیزاتی است که درسیستم‌های بخار قبل از تجهیزات مختلف برای قطره گیری (کندانس میعانات) و ایجاد بخار خشک برای مصرف استفاده می‌شود. معمولا این تجهیز قبل از یک سیستم مصرف کننده بخار قرار می‌گیرد و باعث می‌شود که بخار نهایی تقریبا خشک باشد. در این مقاله سعی کرده‌ایم که در مورد جدا کننده رطوبت بخار و اهمیت آن در بسیاری از تجهیزات صحبت کرده باشیم. لازم به ذکر است که این محصول تا حد زیادی به محصول جدا کننده هوا نیز شبیه است. ولی برخی از ویژگی‌های فیزیکی و کاربردی متفاوتی دارند.

سپراتور بخار بافل‌دار چیست؟

سپراتور بخار سینی دار (Trayed Steam Separator) یکی از تجهیزات مورد استفاده در خطوط بخار صنعتی است که برای جداسازی قطرات آب و رطوبت همراه بخار به کار می‌رود. وجود رطوبت در جریان بخار می‌تواند بر عملکرد تجهیزات مصرف‌کننده تأثیر بگذارد، راندمان انتقال حرارت را کاهش دهد و در برخی شرایط موجب فرسایش شیرآلات و اتصالات یا ایجاد ضربه قوچ شود.

این نوع سپراتور با استفاده از سینی داخلی که از یک سری تیوب یا لوله متصل تشکیل شده است، با ایجاد سطح مناسب بخار مستعد کندانس را در قسمت پایین مخزن جمع آوی می‌کند. سینی لوله دار، مسیر حرکت بخار را تغییر می‌دهد. قطرات آب به دلیل اینرسی بیشتر، هنگام برخورد با سطوح و در هنگام تغییر جهت جریان به سطوح داخلی برخورد می‌کنند و از جریان اصلی بخار جدا می‌شوند. سپس کندانس جمع‌آوری‌شده از مسیر تخلیه مناسب خارج می‌شود.

در سپراتور بخار سینی دار خطی کلیک صنعت، اتصالات ورودی و خروجی در امتداد یکدیگر قرار می‌گیرند؛ بنابراین تجهیز برای قرارگیری در مسیر خط لوله طراحی می‌شود، درحالی‌که مسیر داخلی بخار به کمک بافل‌ها تغییر می‌کند. لذا در صورتی که امکان تغییر مسیر لوله کشی وجود نداشته باشد، امکان کارگذاری تجهیز در خط لوله قبلی وجود دارد.

نحوه عملکرد سپراتور بخار سینی دار

عملکرد این تجهیز بر اساس تغییر مسیر جریان، ایجاد اغتشاش و سطوح برخورد قطرات آب و جداسازی آنها از بخار است. در ابتدا، بخار مرطوب از طریق اتصال ورودی وارد بدنه سپراتور می‌شود. جریان در برخورد با سینی و تیوب‌های داخلی تغییر جهت می‌دهد. در این شرایط، قطرات آب معلق که اینرسی بیشتری نسبت به جریان بخار دارند، نمی‌توانند به‌سرعت مسیر آن را دنبال کنند و روی سطوح داخلی جمع می‌شوند.

قطرات جداشده به سمت بخش جمع‌آوری کندانس حرکت می‌کنند و باید از طریق سیستم تخلیه مناسب، معمولاً با استفاده از تله بخار متناسب با شرایط کاری، از تجهیز خارج شوند. بخار پس از عبور از مسیر داخلی و جداسازی بخشی از رطوبت همراه خود، از اتصال خروجی خارج می‌شود.

نکته مهم: سپراتور بخار برای جداسازی قطرات مایع همراه جریان طراحی شده است؛ این تجهیز به‌خودی‌خود بخار را فوق‌گرم نمی‌کند و جایگزین سیستم تخلیه کندانس خطوط بخار نیست. در واقع این یک سیستم آدیاباتیک است که با استفاده از ایجاد کار و اغتشاش در جریان، مقدار از انرژی بخار را گرفته و باعث جذب قطرات مستعد کندانس می‌شود.

کاربردهای سپراتور بخار صنعتی

سپراتور بخار سینی دار در سیستم‌هایی کاربرد دارد که کاهش رطوبت همراه بخار و بهبود کیفیت بخار ورودی به تجهیزات اهمیت دارد.

مهم‌ترین کاربردهای این تجهیز عبارت‌اند از:

• خطوط اصلی توزیع بخار: برای جداسازی بخشی از رطوبت همراه بخار در شبکه توزیع.
• ورودی مبدل‌های حرارتی: برای کاهش ورود قطرات آب به تجهیزات مصرف‌کننده بخار.
• پیش از شیرهای کنترلی و فشارشکن‌ها: برای کمک به کاهش آثار مخرب رطوبت و قطرات آب در تجهیزات پایین‌دست.
• سیستم‌های بخار صنعتی: برای استفاده در فرایندهایی که کیفیت بخار بر عملکرد تجهیزات یا کیفیت محصول تأثیر دارد.
• ورودی تجهیزات اندازه‌گیری بخار: در کاربردهای مناسب، برای کاهش آثار رطوبت بر عملکرد و دوام تجهیزات اندازه‌گیری.

محل نصب سپراتور باید بر اساس آرایش خط، شرایط جریان، نحوه تخلیه کندانس و دستورالعمل‌های طراحی سیستم انتخاب شود.

مزایای سپراتور بخار سینی دار

بهبود کیفیت بخار

جداسازی قطرات آب معلق می‌تواند میزان رطوبت مایع همراه بخار را کاهش دهد و شرایط مناسب‌تری برای عملکرد تجهیزات پایین‌دست فراهم کند.

محافظت از تجهیزات

وجود قطرات آب در خطوط بخار، به‌ویژه در سرعت‌های بالا، می‌تواند به فرسایش برخی اجزا و عملکرد نامطلوب شیرآلات و تجهیزات اندازه‌گیری منجر شود. جداسازی رطوبت یکی از اقدامات مؤثر برای کاهش این مشکلات است.

کاهش آثار مخرب کندانس همراه جریان

در صورت طراحی، نصب و تخلیه صحیح، جدا کننده می‌تواند به کاهش ورود قطرات آب به بخش‌های حساس سیستم کمک کند. با این‌حال، برای مدیریت کامل کندانس، اجرای صحیح شیب خطوط، نصب نقاط تخلیه و انتخاب تله بخار مناسب نیز ضروری است.

اتصالات ورودی و خروجی خطی

قرار گرفتن ورودی و خروجی در امتداد یکدیگر، امکان طراحی تجهیز برای نصب در مسیر مستقیم خط لوله را فراهم می‌کند. ابعاد نهایی، نحوه اتصال و فضای مورد نیاز نصب باید متناسب با طراحی محصول و شرایط پروژه بررسی شوند. یکی از مزایای خیلی خوب این تجهیز این است که می‌تواند مستقیما در خطوط لوله قرار بگیرد. لذا در برخی شرایط نیازی به تغییرات لوله کشی خیلی زیاد وجود ندارد.

قابلیت استفاده در پروژه‌های صنعتی مختلف

سپراتور بخار بافل‌دار را می‌توان متناسب با نیاز سیستم و شرایط کاری پروژه طراحی کرد. انتخاب صحیح ظرفیت عبوری، جنس بدنه و اتصالات به مشخصات واقعی خط بخار وابسته است.

مشخصات فنی سپراتور بخار بافل‌دار

مشخصات این تجهیز باید متناسب با شرایط بهره‌برداری تعیین شوند. مهم‌ترین پارامترهای مورد بررسی عبارت‌اند از:

• قطر اسمی خط ورودی و خروجی
• دبی جرمی یا حجمی بخار
• فشار و دمای کاری و طراحی
• جنس و ضخامت بدنه
• ساختار و آرایش بافل‌های داخلی
• نوع اتصالات ورودی و خروجی
• مشخصات اتصال تخلیه کندانس
• افت فشار مجاز
• الزامات بازرسی و آزمون‌های کنترل کیفیت

برای انتخاب مدل مناسب، صرفاً یکسان بودن قطر اتصالات با قطر خط لوله کافی نیست. دبی بخار، سرعت جریان، افت فشار مجاز و ظرفیت جداسازی مورد نیاز نیز باید بررسی شوند.

عوامل مؤثر بر قیمت سپراتور بخار

قیمت سپراتور بخار صنعتی به مشخصات فنی و شرایط ساخت آن بستگی دارد. مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

• قطر و ظرفیت عبوری: با تغییر قطر خط و دبی بخار، ابعاد و الزامات طراحی تجهیز نیز تغییر می‌کنند.
• فشار و دمای طراحی: این پارامترها بر انتخاب متریال، ضخامت بدنه و الزامات ساخت و آزمون تأثیر دارند.
• جنس بدنه و اتصالات: جنس مواد باید با شرایط سرویس و الزامات پروژه سازگار باشد.
• طراحی داخلی بافل‌ها: آرایش صفحات داخلی باید متناسب با دبی و شرایط جریان انتخاب شود.
• تجهیزات جانبی: اتصال تخلیه، تله بخار و سایر اجزای مورد نیاز سیستم می‌توانند بر هزینه کلی نصب تأثیر بگذارند.
• الزامات کنترل کیفیت: نوع بازرسی‌ها، آزمون‌ها و مدارک مورد نیاز پروژه نیز در قیمت نهایی مؤثر هستند.

برای دریافت قیمت دقیق، لازم است اطلاعاتی مانند قطر خط، دبی بخار، فشار و دمای کاری و نوع اتصالات مشخص شوند.

سفارش سپراتور بخار از گروه تولیدی کلیک صنعت

انتخاب صحیح سپراتور بخار سینی دار به شناخت شرایط خط بخار و نیاز تجهیزات مصرف‌کننده بستگی دارد. طراحی بدنه، آرایش بافل‌ها و مسیر تخلیه کندانس باید با مشخصات واقعی سیستم هماهنگ باشند تا تجهیز بتواند وظیفه جداسازی رطوبت را به‌درستی انجام دهد. برای بررسی امکان ساخت و دریافت پیشنهاد فنی و قیمت سپراتور بخار، اطلاعات اولیه پروژه شامل قطر خط، فشار و دمای کاری، دبی بخار و نوع اتصالات مورد نیاز را ارائه کنید.

گروه تولیدی کلیک صنعت؛ تولیدکننده انواع تجهیزات انتقال حرارت و مخازن تحت فشار

برای دریافت اطلاعات بیشتر و استعلام قیمت، با واحد فروش کلیک صنعت تماس بگیرید.
