کویل مسی U-Type

توضیحات

کویل مسی U-Type یکی از تجهیزات انتقال حرارت است که معمولا در مبدل‌های حرارتی مسی یا منابع کویل دار برای گرمایش و انتقال حرارت استفاده می‌شود. همچین این نوع کویل می‌تواند برای سرمایش و برودت هم مورد استفاده قرار بگیرید. معمولا آبی که کمترین رسوب‌گذاری را دارد در داخل لوله‌های مسی جریان دارد و سیال گرم شونده (مثلا آبگرم مصرفی بهداشتی) در اطراف کویل مسی قرار می‌گیرد. در این مقاله به معرفی کامل این محصول به همراه اصطلاحات و مشخصات مورد نیاز پرداخته‌ایم.

کویل مسی U-type چه ساختاری دارد؟

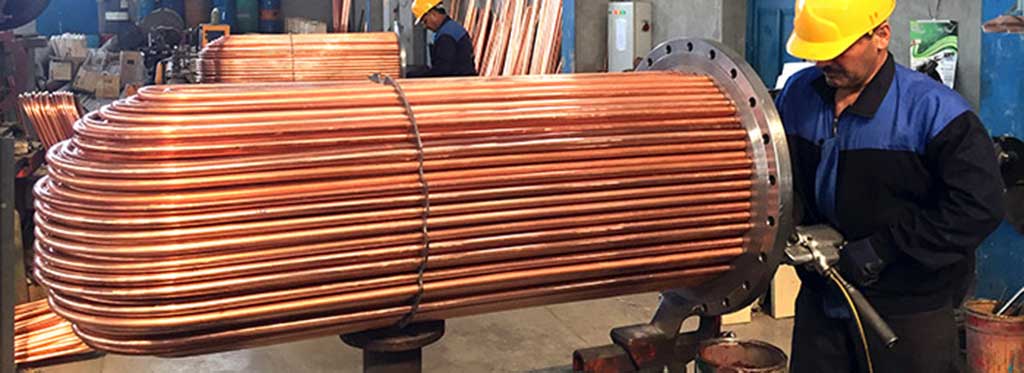

برای درک کامل ساختار این محصول ابتدا باید یک آشنای با انواع مبدل حرارتی پوسته و لوله داشته باشد. به طور کلی کویل مسی U-type یک نوع دسته لوله به همراه صفحه لوله (Tubesheet and Bundle) است که لوله‌های مسی با استفاده از روش انبساط لوله در نقطه اتصال به صفحه لوله آب‌بند و متصل می‌شوند. این نوع دسته لوله به دلیل آسانی ساخت و سهولت در امر تعمیرات و نگهداری در بسیاری از موقعیات می‌تواند انتخاب خوبی برای طراح باشد. حال ببینیم که این نوع کویل چه مزایایی دارد؟

ضخامت کویل مسی U-type چگونه مشخص می‌شود؟

محاسبه ضخامت بر مبنای فشار کاری (Design Pressure)‌ و درصد خوردگی مجاز (Corrosion Allowance) انجام می‌شود. در کویل‌ها مسی معمولی که برای منابع کویلی و برای سیستم آبگرم طراحی شده است، این مقدار بین ۰.۶۵ الی ۰.۷ میلیمتر است. برای سیستم‌های بخار باید ضخامت‌های بالاتر از ۰.۸ تا ۱.۲۴ استفاده کرد. به طور کلی کویل‌های مسی باید در فشار کاری مختلف تست و راه‌اندازی شوند. همچنین سیالی که در هر طرف از سیال وجود دارد، روی ضخامت لوله مسی تاثیر دارد.

مبنای اندازه‌گیری کویل مسی چیست؟

برای اندازه‌گیری تجهیزات انتقال حرارت از سطح حرارتی استفاده می‌کنند. با توجه به اینکه استاندارد‌ها بیشتر از کشور‌های آمریکا آورده شده است، معمولا با واحد آمریکایی فوت مربع مشخص می‌شود. یکی از سوالاتی که بسیاری از مصرف‌کننده‌ها می‌پرسند این است که هر فوت مربع لوله مسی چه مقدار لوله است. در جدول زیر این مقدار را به صورت کامل آورده‌ایم.

ساخت کویل مسی U-Type چه مراحلی دارد؟

در این قسمت به صورت کامل ساخت و تولید کامل یک کویل مسی U-Type را کاملا توضیح می‌دهیم. این محصول که یکی از تجهیزات پر استفاده در صنایع انتقال حرارت است، در طول زمان‌های مختلف با روش‌های مختلفی تولید شده است. که در نهایت تقریبا درصد زیادی از سازنده‌های این محصول، آن را طبق مواردی که در ذیل توضیح می‌دهیم تولید می‌کنند.

صفحه لوله یا Tubesheet در کوئل مسی یوتایپ

اولین مرحله در ساخت کویل مسی یوتایپ ساخت صفحه لوله است. صفحه لوله را با ابعاد و اندازه‌های مختلف تولید می‌کنند. معمولا صفحات لوله با توجه به یک ابعاد و اندازه که مطابقت با صفحات قبلی تولید کنندگان بازار هستند تولید می‌شوند. برای ساخت صفحه لوله معمولا ابتدا یک قطعه را تراشکاری می‌کنند. قرص یا بیلت گرد نهایی که جای واشر و سوراخ‌های فلنج (در صورت نیاز) در آن به وجود آمده است، سپس برای سوراخ‌کاری آماده می‌شود.

بعد از انجام سوراخ‌کاری با مته معمولا باید از مته برقو جهت یکنواخت کردن با دقت مناسب سوراخ استفاده شود. برقو ابزاری است دقیق که جهت سوراخ‌کاری دقیق با دستگاه‌های دریل ستونی و رادیال انجام می‌شود. معمولا مته برقو برای آماده سازی قطعه کار جهت شیار آب بند استفاده می‌شود.

در نهایت جهت آب بندی و نصب لوله‌ها روی صفحه لوله، باید از Grooving Tool یا ابزار شیار زن استفاده کرد. این ابزار جهت ایجاد یک شیار یکنواخت با عمق بین ۰.۴ تا ۰.۶ میلیمتر داخل سوراخ صفحه لوله استفاده می‌شود. این کار جهت نصب و انبساط مکانیکی لوله و آب بندی لوله داخل سوراخ‌های صفحه لوله استفاده می‌شود.
