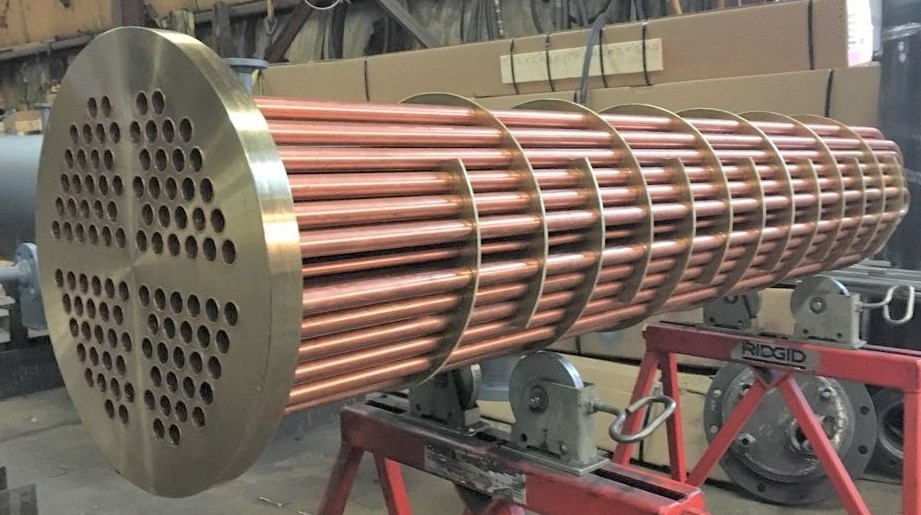

تعمیر کویل مسی منبع

تعمیر کویل مسی منبع یک عملیات دقیق است که باید با توجه به نوع مس و مشخصات فنی کویل مسی، توسط افراد ماهر و به وسیله دستگاه‌های استاندارد انجام شود. همانطور که می‌دانید فلز مس ضریب اتتقال حرارت بالایی دارد و در مواردی مانند آب آشامیدنی یا استحمام در برابر خوردگی مقاوم است. کویل مسی در صنایع مختلف و همچنین برای مصارف خانگی کاربرد زیادی دارد، در مورد این وسیله در همین سایت به تفصیل توضیح دادیم که در صورت نیاز با مراجعه به صفحه محصولات کویل مسی و مبدل حرارتی مسی و یا مقاله کویل مسی چیست، می‌توانید اطلاعات خود در این زمینه را کامل‌تر کنید.

تیوب مسی چیست؟

تیوب مسی یا اصطلاحا لوله مسی از جمله مواردی است که برای ساخت انواع کویل مسی کاربرد دارد.، این تیوب‌ها که به آنها لوله نیز گفته می‌شود دارای سایزهای متفاوت و ضخامت‌های متفاوتی هستند که با توجه به نوع پروژه و سیالی که درون آنها یا بیرون آنها جریان خواهد داشت باید تیوبی را انتخاب کنیم که برای کار ما مناسب باشد. سایز لوله‌های مسی معمولا با اینچ مشخص می‌شود. تفاوت عمده تیوب و لوله در ابعاد و اندازه و ضخامت است که هر کدام در استانارد کاملا مشخص شده‌اند. شکل زیر اطلاعات کامل ابعاد و اندازه‌های استاندارد تیوبها را آورده است.

برای تعمیر کویل مسی منبع بهتر است بدانید که معمولا با چه تیوبی سر و کار داریم. لوله مسی 3/4 اینچ که 19/05 میلیمتر قطر دارد بالاترین کاربرد را برای مخازن آب گرم مصرفی دارد، همچنین لوله مسی 5/8 اینچ با قطر 15/87 میلیمتر که اصتلاحا به آن لوله 16 هم می‌گویند گاها برای مخازن آب گرم یا همان منبع کویل دار استفاده می‌شود. با توجه به بالا رفتن قیمت متریال، شاید بهترین راه برای over hall خیلی از تجهیزات در منازل، تعمیر آن‌ها باشد.

انواع تیوب مسی از نظر ضخامت و انعطاف

برای تعمیر کویل مسی منبع باید بدانیم که ضخامت لوله ما چقدر است، یک نکته در این زمینه مهم است. دقت داشته باشید که تیوب مسی و اساسا هر فلز دیگری که سیال درون و بیرون آن جریان داشته باشد دچار رسوب می‌شود، زمانی که ضخامت یا قطر تیوب‌های کویل مسی منبع را اندازه می‌گیریم باید مطمئن شوید رسوب لوله پاک شده است. بعضی مواقع بعد از رسوب زدایی ضخامت دیواره لوله‌ها کمتر می‌شود که باید به این نکته هم توجه شود. تعمیر کویل مسی منبع باید با توجه به همان سایز و ضخامت‌های اولیه انجام شود که در طراحی لحاظ شده است.

همانطور که در بالا اشاره شد لوله 19/05 میلیمتر مسی یا همان 3/4 اینچ بسیار کاربردی است، اگر بخواهیم ضخامت این لوله را بررسی کنیم ابتدا باید ببینیم چه سیالی درون آن جریان دارد، معمولا از این لوله برای انتقال حرارت گرمایی استفاده می‌شود که این سیستم  توسط دو روش آب گرم و بخار تغذیه می‌شود.

در سیستم بخار فشار بالاتر است و ایمنی بسیار مهم است به همین دلیل باید از ضخامت‌های بالاتر مثل 0/9 میلیمتر و 1/24 میلیمتر استفاده شود. نکته دیگری که باید به آن توجه کنید انتقال حرارت است، ضخامت‌های پایینتر حرارت را بهتر انتقال می‌دهند که در طراحی باید لحاظ شود، در سیستم‌های بخار چون دمای بسیار بالا داریم با ضخامت‌های بالاتر نیز بازده مناسبی خواهیم داشت.

مراحل تعمیر کویل مسی منبع

برای تعمیر کویل مسی به صورت اصولی باید 5 مرحله را به ترتیب و به درستی انجام دهیم. ابتدا باید کویل را به لحاظ ظاهری بررسی کنیم تا ایرادات آن مشخص شود. در بسیاری از موارد بعد از بررسی بصری یا چشمی می‌توان فهمید که کویل ارزش تعمیر و ترمیم دارد یا خیر! بعد از این مرحله، می‌توان قسمت‌های بعد را تست کرد.

مرحله دوم شست و شوی کامل برای تمیز شدن و از بین رفتن قسمتی از رسوبات ( این مرحله برای مشخص شدن پوسیدگی و سوراخ‌های احتمالی انجام می‌شود). در این مرحله ابتدا کویل قدیمی که برای تعمیر آمده است را اسید شویی می‌کنیم. اسید شویی کویل حرارتی برای بررسی دقیق‌تر کل کار و همچنین برای مشخص شدن ایراداتی است که هنوز خود را نشان نداده است.

مرحله سوم باز کردن و جدا کردن قطعات آسیب دیده است. در واقع بعد از اینکه اسیدشویی انجام شد، تست اولیه باد برای پیدا کردن نشتی احتمالی صورت می‌گیرد. در برخی موارد با تغییرات کوچک کل کار انجام می‌شود. (در این مرحله متوجه می‌شویم چه قطعه نیاز به تعمیر دارد و چه قطعه ای باید تعویض شود). تعویض قطعات می‌تواند شامل تعویض صفحه لوله، تعویض لوله‌های داخل مبدل و یا انجام کارهای ابتدایی مانند Tube Expanding باشد.

مرحله چهارم درواقع مهمترین و اصلی‌ترین قسمت کار است که همان عملیات تعویض یا تعمیر تیوب‌های آسیب دیده به روش صحیح و استاندارد است. در برخی موارد اگر مبدل از نوع U-Type باشد و لوله‌های داخل‌تر آسیب دیده باشند، مجبوری کل مبدل را مثلا ۵ سانتیمتر کوتاه کنیم تا بتونیم دوباره لوله‌ها را در یک صفحه لوله کاملا نو جا گذاری کنیم. اگر کویل یا دسته لوله از نوع مستقیم باشد، در این صورت شاید امکان تعویض لوله‌ها به صورت تک به تک وجود داشته باشد.

مرحله پنجم و پایانی سر هم کردن قسمت‌های مختلف و گرفتن تست نهایی برای اطمینان از عملکرد مناسب کویل است. معمولا به تمامی این مراحل تعمیر کویل مسی منبع، ری‌تیوب کردن هم می‌گویند که در تعمیر بویلرهای بخار و آب داغ هم همین عمل را داریم.. در ادامه هر یک از این 5 مرحله را به طور کامل توضیح می‌دهیم.

برای مشاهده استانداردهای مختلف کویل و مبدل حرارتی به سایت TEMA مراجعه نمایید.
