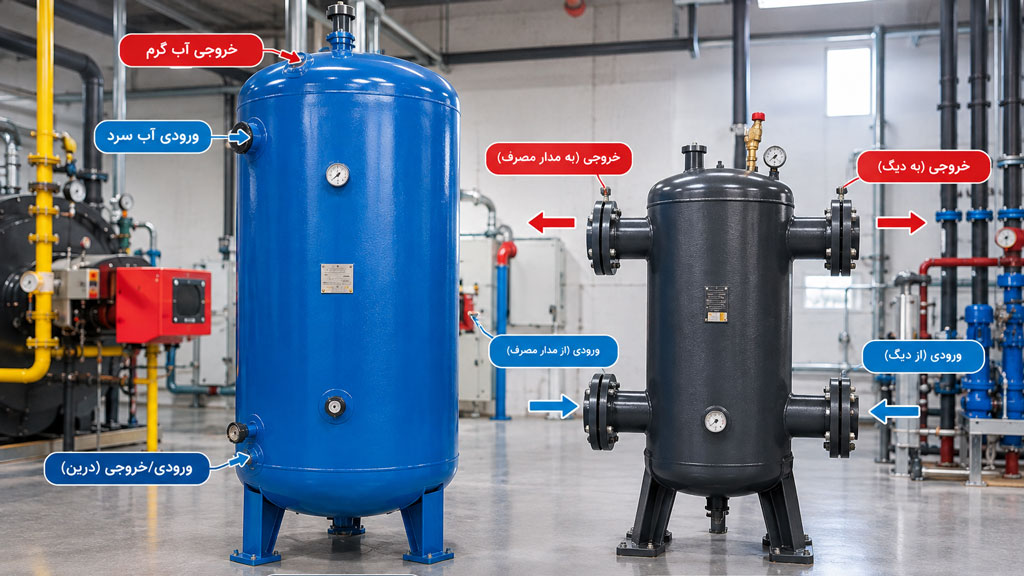

تفاوت لولاس هدر و بافر تانک در چیست؟ سوالی که مشتریان عزیز در بسیاری مواقع از ما می‌پرسند. لولاس هدر (Low Loss Header) و بافر تانک (Buffer Tank) دو تجهیز پرکاربرد در سیستم‌های گرمایشی و سرمایشی هستند که گاهی به دلیل شباهت در ساختار و نحوه اتصال، با یکدیگر اشتباه گرفته می‌شوند. معمولا لولاس هدر بیشتر در سیستم‌های گرمایشی و بافر تانک در سیستم‌های سرمایشی کاربرد بیشتری دارد. هر دو تجهیز می‌توانند در بهبود عملکرد مدارهای تأسیساتی نقش مهمی داشته باشند، اما وظیفه اصلی آنها یکسان نیست.
لولاس هدر عمدتاً برای جداسازی هیدرولیکی مدار تولید و مدار مصرف استفاده می‌شود؛ درحالی‌که بافر تانک علاوه بر امکان جداسازی مدارها در طراحی مناسب، برای افزایش حجم آب سیستم، ذخیره انرژی حرارتی یا برودتی و کاهش دفعات خاموش و روشن شدن تجهیزات نیز به کار می‌رود. انتخاب صحیح بین این دو تجهیز به عواملی مانند نوع سیستم، تعداد پمپ‌ها، حجم آب موجود در مدار، تغییرات بار حرارتی و شرایط بهره‌برداری بستگی دارد. در این مقاله، تفاوت لولاس هدر و بافر تانک را بررسی می‌کنیم تا مشخص شود هرکدام در چه شرایطی کاربرد مناسب‌تری دارند.
فهرست مطالب
لولاس هدر (Low loss header) چیست و چگونه کار می‌کند؟
لولاس هدر که با نام هیدرولیک سپراتور (Hydraulic Separator) نیز شناخته می‌شود، تجهیزی است که برای جداسازی هیدرولیکی مدارهای مختلف در سیستم‌های گرمایش و سرمایش به کار می‌رود. برای مثال، در یک موتورخانه ممکن است یک دیگ آب گرم، چند پمپ و چند مدار مصرف وجود داشته باشد. دبی مورد نیاز هر مدار می‌تواند با مدار دیگر متفاوت باشد. اگر پمپ‌ها به‌درستی از یکدیگر جدا نشده باشند، عملکرد یک مدار ممکن است بر دبی یا فشار مدار دیگر تأثیر بگذارد.
لولاس هدر با ایجاد یک ناحیه با سرعت جریان پایین (معمولا ۱۰ درصد سرعت حرکت در لوله‌های دیگر)، این اثر متقابل را کاهش می‌دهد و امکان می‌دهد مدار اولیه، شامل منبع تولید حرارت، و مدارهای ثانویه، شامل مصرف‌کننده‌ها، متناسب با نیاز خود گردش سیال داشته باشند. این عمل با اتکا بر پدیده پتانسیل هیدرولیکی و همچنین جریان‌های همرفت غیر اجباری انجام می‌شود.
کاربردهای لولاس هدر در تاسیسات مکانیکی
لولاس هدر معمولاً در شرایط زیر مورد استفاده قرار می‌گیرد:
- سیستم‌های گرمایشی دارای چند مدار و چند پمپ سیرکولاتور
- موتورخانه‌های دارای دیگ‌های آب گرم و مدارهای توزیع مجزا
- سیستم‌های گرمایش و سرمایش با دبی‌های متفاوت در مدار اولیه و ثانویه
- برخی سیستم‌های دارای دیگ چگالشی یا پمپ حرارتی که به جداسازی هیدرولیکی نیاز دارند
- سیستم‌هایی که به مدیریت مناسب جریان و کاهش تداخل عملکرد پمپ‌ها نیاز دارند
بسته به طراحی، لولاس هدر می‌تواند به جداسازی هوا و جمع‌آوری ذرات معلق نیز کمک کند؛ البته این قابلیت به ساختار تجهیز و وجود اجزای مناسب برای هواگیری و تخلیه رسوبات بستگی دارد. برای آشنایی بیشتر با مشخصات و کاربردهای این تجهیز، می‌توانید صفحه محصول لولاس هدر هیدرولیک سپراتور ClickSanat را مشاهده کنید. همچنین برای اطلاعات بیشتر مطلب لولاس هدر را مطالعه کنید.
بافر تانک (Buffer Tank) چیست و چگونه کار می‌کند؟
بافر تانک مخزنی است که در مسیر گردش سیال یک سیستم گرمایشی یا سرمایشی قرار می‌گیرد و برای افزایش حجم مؤثر سیال و ذخیره انرژی مورد استفاده قرار می‌گیرد. در سیستم سرمایش، این مخزن می‌تواند آب سرد را در خود نگه دارد و به تأمین نیاز برودتی در شرایط خاص کمک کند. در واقع نام اصلی مخزن بافر هم از همین گرفته شده است. یعنی ذخیره برای زمانی دیگر! در سیستم گرمایش نیز از بافر تانک می‌توان برای ذخیره آب گرم و افزایش حجم آب در گردش استفاده کرد.
یکی از کاربردهای مهم بافر تانک، کاهش دفعات خاموش و روشن شدن تجهیزات تولید حرارت و به ویژه سیستم برودت است. در بعضی سیستم‌ها، حجم آب موجود در مدار برای جذب انرژی تولیدشده در زمان بار کم کافی نیست. افزایش حجم مؤثر آب می‌تواند مدت کارکرد هر سیکل را افزایش دهد و از روشن و خاموش شدن‌های مکرر جلوگیری کند؛ البته نتیجه نهایی به ظرفیت مخزن، بار سیستم، توان تجهیزات و نحوه کنترل آنها بستگی دارد. این مهم‌ترین دلیلی است که بافر تانک را انتخاب می‌کنند. برای اطلاعات بیشتر می‌تواند مطلب طراحی و انتخاب بافر تانک را مطالعه کنید!
کاربردهای بافر تانک
مهم‌ترین کاربردهای بافر تانک عبارت‌اند از:
- افزایش حجم مؤثر آب در گردش سیستم
- ذخیره انرژی حرارتی یا برودتی
- کمک به کاهش دفعات خاموش و روشن شدن تجهیزات
- بهبود عملکرد سیستم در شرایط تغییر بار
- تأمین حجم آب مورد نیاز برخی پمپ‌های حرارتی و سیستم‌های چیلر
- جداسازی هیدرولیکی مدارها در صورت طراحی و اتصال مناسب مخزن
برای آشنایی با مشخصات و کاربردهای این تجهیز، به صفحه محصول بافر تانک ClickSanat مراجعه کنید.
تفاوت لولاس هدر و بافر تانک در چیست؟
تفاوت اصلی این دو تجهیز در هدف طراحی آنهاست. لولاس هدر برای ایجاد جداسازی هیدرولیکی بین مدارها طراحی می‌شود و معمولاً حجم داخلی نسبتاً کمی دارد. در مقابل، بافر تانک حجم بیشتری از سیال را در خود نگه می‌دارد و علاوه بر آنکه در برخی آرایش‌ها (نه در همه) می‌تواند جداسازی هیدرولیکی ایجاد کند، امکان ذخیره انرژی و افزایش حجم مؤثر سیستم را نیز فراهم می‌کند. معمولا اولی در سیستم‌های گرمایش کاربرد بیشتری دارد و دومی در سیستم‌های سرمایش کاربری بیشتری دارند.
مهم‌ترین تفاوت‌های این دو تجهیز را در جدول زیر مشاهده می‌کنید.
| معیار مقایسه | لولاس هدر | بافر تانک |
|---|---|---|
| وظیفه اصلی | جداسازی هیدرولیکی مدارها | افزایش حجم سیال و ذخیره انرژی |
| حجم آب داخلی | معمولاً کم | معمولاً بیشتر |
| جداسازی هیدرولیکی | وظیفه اصلی تجهیز | در آرایش و اتصال مناسب امکان‌پذیر است |
| ذخیره انرژی حرارتی یا برودتی | بسیار محدود | یکی از کاربردهای اصلی |
| کمک به کاهش خاموش و روشن شدن مکرر | به‌تنهایی راهکار مناسبی برای کمبود حجم آب نیست | در صورت طراحی و ظرفیت‌گذاری مناسب می‌تواند مؤثر باشد |
| فضای مورد نیاز | معمولاً کمتر | معمولاً بیشتر |
| هزینه ساخت و نصب | معمولاً کمتر | بسته به ظرفیت و مشخصات، معمولاً بیشتر |
| کاربرد رایج | جداسازی هیدرولیکی در موتورخانه | ذخیره انرژی و افزایش حجم مؤثر سیستم |
بنابراین این دو تجهیز را نباید همیشه جایگزین مستقیم یکدیگر دانست. گاهی لولاس هدر به‌تنهایی نیاز سیستم را برطرف می‌کند؛ لذا ساخت یک وسیله بزرگتر علاوه بر افزایش هزینه غیر ضروری، شرایط نگهداری و کاربرد را هم ممکن ات سخت‌تر کند. در شرایط دیگر، استفاده از بافر تانک مناسب‌تر است و در بعضی پروژه‌ها ممکن است به تجهیزی نیاز باشد که هر دو وظیفه را هم‌زمان انجام دهد. انتخاب اینکه چه تجهیزی در چه شرایطی مناسب است به عهده طراح یک مجموعه است.
آیا بافر تانک می‌تواند جایگزین لولاس هدر شود؟
پاسخ این سؤال به نوع بافر تانک و نحوه اتصال آن در سیستم بستگی دارد.
اگر بافر تانک به‌صورت مناسب، مثلاً با چهار اتصال مجزا برای مدار تولید و مدار مصرف، در سیستم نصب شود، می‌تواند علاوه بر افزایش حجم آب، نقش جداکننده هیدرولیکی را نیز ایفا کند.
در چنین شرایطی ممکن است بافر تانک هر دو نیاز سیستم، یعنی افزایش حجم آب و جداسازی هیدرولیکی مدارها را برطرف کند.
بااین‌حال، هر مخزن بافری الزاماً جایگزین مناسبی برای لولاس هدر نیست. تعداد و محل اتصالات، دبی مدارها، نحوه اختلاط آب و الزامات تجهیزات اصلی باید بررسی شوند.
همچنین اگر سیستم فقط به جداسازی هیدرولیکی نیاز داشته باشد و حجم آب موجود کافی باشد، نصب یک بافر تانک بزرگ ممکن است هزینه و اتلاف حرارتی غیرضروری ایجاد کند.
در نتیجه، جایگزینی لولاس هدر با بافر تانک باید بر اساس نقشه هیدرولیکی و نیاز واقعی سیستم انجام شود، نه صرفاً به دلیل شباهت این دو تجهیز.
چه زمانی لولاس هدر انتخاب بهتری است؟
اگر هدف اصلی، جداسازی هیدرولیکی مدارها باشد و حجم آب موجود در سیستم نیز کافی باشد، لولاس هدر می‌تواند انتخاب مناسبی باشد.
برای مثال، در موتورخانه‌ای که چند مدار گرمایشی با پمپ‌های مستقل وجود دارند، ممکن است لازم باشد دبی مدار دیگ از دبی مدارهای توزیع مستقل باشد. در این شرایط، لولاس هدر می‌تواند به کاهش تداخل هیدرولیکی بین مدارها کمک کند.
از دیگر مزایای این تجهیز می‌توان به ابعاد معمولاً کوچک‌تر و نیاز کمتر به فضای نصب اشاره کرد.
البته استفاده از لولاس هدر به‌تنهایی تضمین‌کننده افزایش راندمان کل سیستم نیست. اگر دبی مدارها به‌درستی انتخاب نشده باشد، اختلاط داخلی می‌تواند دمای رفت را تغییر دهد و بر راندمان سیستم تأثیر بگذارد.
چه زمانی استفاده از بافر تانک مناسب‌تر است؟
زمانی که علاوه بر مدیریت جریان، سیستم به حجم بیشتری از آب در گردش یا ذخیره انرژی نیاز دارد، استفاده از بافر تانک می‌تواند مناسب‌تر باشد.
برای مثال، در برخی سیستم‌های چیلر یا پمپ حرارتی، حجم آب مدار کم است یا بار مصرفی تغییرات زیادی دارد. در چنین شرایطی، بافر تانک می‌تواند به افزایش ظرفیت حرارتی یا برودتی ذخیره‌شده و کاهش دفعات خاموش و روشن شدن تجهیزات کمک کند.
این موضوع به‌خصوص در سیستم‌هایی اهمیت دارد که تعدادی از مدارها به‌صورت متناوب فعال و غیرفعال می‌شوند و حجم آب در گردش ممکن است کاهش یابد.
البته حجم مخزن باید بر اساس مشخصات تجهیزات، حداقل حجم آب مورد نیاز سازنده، بار سیستم، اختلاف دمای مجاز و شرایط بهره‌برداری محاسبه شود. انتخاب یک بافر تانک بزرگتر از نیاز نیز لزوماً باعث عملکرد بهتر نخواهد شد.
آیا می‌توان از هر دو تجهیز در یک سیستم استفاده کرد؟
بله. در بعضی پروژه‌ها استفاده از هر دو تجهیز منطقی است.
برای مثال، ممکن است یک سیستم به بافر تانک برای افزایش حجم آب و ذخیره انرژی نیاز داشته باشد و در بخش دیگری از مدار، لولاس هدر برای جداسازی هیدرولیکی تجهیزات و مدارهای مستقل در نظر گرفته شود.
بااین‌حال، نصب هم‌زمان این دو تجهیز همیشه لازم نیست. اگر یک بافر تانک با آرایش مناسب بتواند هم حجم مورد نیاز سیستم و هم جداسازی هیدرولیکی را تأمین کند، ممکن است دیگر نیازی به لولاس هدر مجزا نباشد.
تصمیم نهایی باید بر اساس طراحی سیستم، مشخصات پمپ‌ها، حداقل دبی تجهیزات و الزامات کنترل و بهره‌برداری گرفته شود.
برای انتخاب لولاس هدر یا بافر تانک به چه نکاتی توجه کنیم؟
پیش از انتخاب هرکدام از این تجهیزات، لازم است چند عامل اصلی بررسی شوند:
۱. هدف از نصب تجهیز: آیا سیستم به جداسازی هیدرولیکی نیاز دارد، به افزایش حجم آب، یا به هر دو؟
۲. دبی مدارها: دبی مورد نیاز مدار تولید و مدار مصرف چقدر است و آیا تفاوت قابل توجهی میان آنها وجود دارد؟
۳. حجم آب موجود: آیا حجم آب در گردش برای عملکرد صحیح دیگ، چیلر یا پمپ حرارتی کافی است؟
۴. مشخصات پمپ‌ها: تعداد پمپ‌ها، دبی و هد مورد نیاز و نحوه عملکرد آنها باید در طراحی لحاظ شود.
۵. تغییرات بار سیستم: تغییرات مصرف و عملکرد تجهیزات در بار جزئی می‌تواند بر نیاز به بافر تانک تأثیر بگذارد.
۶. فضای نصب: ابعاد تجهیز و امکان دسترسی برای نصب و تعمیرات باید در نظر گرفته شود.
۷. فشار و دمای کاری: متریال، ضخامت بدنه، اتصالات و مشخصات ساخت باید با شرایط طراحی سازگار باشند.
با بررسی این عوامل می‌توان مشخص کرد که استفاده از لولاس هدر، بافر تانک یا ترکیبی از آنها برای پروژه مناسب‌تر است.
جمع‌بندی: لولاس هدر بهتر است یا بافر تانک؟
برای پاسخ به این سؤال باید ابتدا مشخص شود که سیستم با چه مشکلی مواجه است.
اگر مشکل اصلی، تداخل عملکرد پمپ‌ها و نیاز به جداسازی هیدرولیکی مدارها باشد، لولاس هدر می‌تواند گزینه مناسبی باشد.
اگر سیستم به افزایش حجم آب، ذخیره انرژی حرارتی یا برودتی و کاهش دفعات خاموش و روشن شدن تجهیزات نیاز داشته باشد، بافر تانک انتخاب مناسب‌تری خواهد بود.
در صورتی که هر دو نیاز وجود داشته باشند، می‌توان از بافر تانک با آرایش مناسب برای تأمین هر دو عملکرد استفاده کرد یا بر اساس طراحی پروژه، هر دو تجهیز را به کار برد.
در نهایت، انتخاب صحیح باید بر اساس محاسبات و شرایط واقعی بهره‌برداری انجام شود؛ زیرا انتخاب تجهیز نامناسب می‌تواند هزینه اولیه را افزایش دهد یا عملکرد سیستم را تحت تأثیر قرار دهد.
برای بررسی مشخصات محصولات و آشنایی بیشتر با کاربرد آنها، می‌توانید صفحات زیر را مشاهده کنید:
سوالات متداول در مورد تفاوت اصلی بافر تانک و لولاس هدر
مهم‌ترین تفاوت لولاس هدر و بافر تانک چیست؟
لولاس هدر عمدتاً برای جداسازی هیدرولیکی مدارها استفاده می‌شود، درحالی‌که بافر تانک برای افزایش حجم سیال و ذخیره انرژی طراحی شده است و در صورت اتصال مناسب می‌تواند نقش جداکننده هیدرولیکی را هم داشته باشد.
آیا بافر تانک باعث کاهش مصرف انرژی می‌شود؟
در شرایط مناسب، بافر تانک می‌تواند با کاهش دفعات خاموش و روشن شدن تجهیزات و بهبود عملکرد سیستم در بار جزئی به کاهش مصرف انرژی کمک کند. بااین‌حال، نتیجه به طراحی سیستم، ظرفیت مخزن و میزان اتلاف حرارتی آن بستگی دارد.
آیا استفاده از لولاس هدر برای همه موتورخانه‌ها ضروری است؟
خیر. نیاز به لولاس هدر به آرایش مدارها، تعداد پمپ‌ها، تفاوت دبی مدارها و الزامات تجهیزات بستگی دارد. در بعضی سیستم‌ها ممکن است اتصال مستقیم مدارها مناسب باشد و در بعضی دیگر به جداسازی هیدرولیکی نیاز باشد.
آیا لولاس هدر می‌تواند جایگزین بافر تانک شود؟
اگر سیستم به ذخیره انرژی یا افزایش حجم آب نیاز داشته باشد، لولاس هدر معمولی به‌تنهایی جایگزین مناسبی برای بافر تانک نیست؛ زیرا حجم داخلی آن معمولاً برای این هدف کافی نیست.
آیا برای پمپ حرارتی به لولاس هدر نیاز داریم یا بافر تانک؟
این موضوع به حداقل حجم آب و دبی مورد نیاز پمپ حرارتی، نحوه کنترل مدارها، وجود شیرهای ناحیه‌ای و مشخصات سازنده بستگی دارد. ممکن است لولاس هدر، بافر تانک یا ترکیبی از این دو لازم باشد و انتخاب نهایی باید بر اساس طراحی سیستم انجام شود.
