تجهیزات موتورخانه گرمایشی به مجموعه‌ای از لوله کشی و دستگاه‌های مکانیکی گفته می‌شود که برای ایجاد فضای گرم‌تر جهت انجام فعالیت‌های روزانه یا به منظور گرمایش مورد نیاز در یک فرآیند مکانیکی یا شیمیایی کاربرد دارد.

تجهیزات موتورخانه گرمایشی

تجهیزات موتورخانه گرمایشی شامل مشعل، دیگ، مبدل حرارتی، منبع انبساط، منبع دوجداره یا کویل دار، پمپ، سختی گیر و موارد دیگر است. موتورخانه گرمایشی در واقع به تمامی محصولات مورد نیاز که برای برآورده کردن نیاز گرمایشی یک مجموعه در کنار هم قرار گرفته‌اند گفته می‌شود. موتورخانه گرمایشی می‌تواند از نوع موتورخانه بخار، موتورخانه آبگرم یا سیستم‌های برقی و روغن داغ باشد. تولیدات شرکت کلیک صنعت که در موتورخانه کاربرد دارد می‌تواند به قرار ذیل باشد:

مشعل

مشعل با مخلوط کردن صحیح سوخت و هوا باعث می‌شود که شعله و گرمای لازم برای تهیه آب گرم و بخار تشکیل شود. مشعل عضو جدا نشدنی بویلرهای فولادی یا چدنی در موتورخانه است.

انواع مشعل از نظر سوخت مصرفی

مشعل (Burner) وسیله‌ای است که شرایط سوختن یک نوع سوخت خاص را در یک محفظه یا برای یک کاربری خاص تسهیل می‌کند. معمولا مشعل‌ها از سوخت‌های سیال (مانند مایع یا گاز) برای ایجاد آتش در داخل محفظه استفاده می‌کنند. ولی مشعل‌هایی هم وجود دارد که با سوخت جامد هم این کار را انجام دهد. بیشتری مصرف مشعل در داخل کوره‌های مختلف یا بویلر‌های آبگرم و بویلر‌های بخار است.

  • مشعل با سوخت جامد
  • مشعل با سوخت مایع یا همان گازوییل و مازوت
  • مشعل با سوخت گازی
  • مشعل دوگانه سوز ( گاز و گازوییل )

دیگ یا بویلر (Boiler)

دیگ ها از نظر جنبه‌های مختلف به دیگ آبگرم، دیگ آب داغ و سیستم بخار تقسیم می‌شوند. همچنین دیگ‌ها از نظر انرژی اولیه و سوخت مصرفی به سوخت جامد، مایع، گازی و الکتریکی تقسیم می‌شود. دیگ‌های دیگری هم در صنعت کاربرد دارد. مانند دیگ روغن داغ که بیشتر برای دماهای بالاتر یا سیستم‌های واکنش به کار می‌روند.

دیگ‌های مختلف مورد استفاده در صنعت
دیگ‌های مختلف مورد استفاده در صنعت از سمت چپ دیگ بخار، دیگ روغن داغ و دیگ آب داغ هستند.

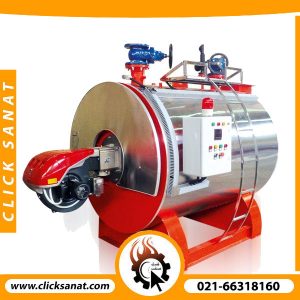

دیگ فولادی آبگرم

دیگ فولادی آبگرم (Hot Water Boiler) یکی از تجهیزات اصلی موتورخانه‌‌ها محسوب می‌شود . از گرمای حاصل از سوخت، حرارت به سیال درون آن انتقال می یابد. پوسته دیگ فولادی حجم آب داخل دیگ را نگه می دارد. از مهمترین ویژگی‌ها و مزایای دیگ‌های فولادی می‌توان به طول عمر بالا، راندمان بالا و تحمل شوک‌های حرارتی اشاره کرد. در واقع مهمترین عمل در انتخاب بویلر آب داغ تحمل فشار و دمای بالاتر برای سیستم آب است.

دیگ فولادی بخار

دیگ‌های فولادی بخار (Steam Boiler) در صنایع مختلف مورد استفاده قرار می گیرد . به عنوان مثال در صنعت چاپ برای فرایند‌هایی که به دمایی تا ۲۰۰ درجه سانتی گراد نیاز هست، از دیگ بخار استفاده می‌شود. استفاده از بخار مزایا و ویژگی‌های خاصی دارد . برخی از ویژگی‌های بخار به شرح زیر است:

  • خیلی راحت و به آسانی قابل انتقال است.
  • به دلیل گرمای نهان تبخیر، دارای انرژی زیادی است و وقتی که تقطیر شود انرژی زیادی را می‌‌توان از آن گرفت
  • دارای راندمان بالایی است
  • نسبت به انرژی الکتریکی ارزان‌تر و مقرون به صرفه‌تر است.

همچنین دیگ‌های بخار پیچیدگی‌های عملکرد خاصی دارند که دلیل آن وجود دو فاز مختلف در آن است. به طور کلی تعمیرات و نگهداری دیگ‌های بخار بسیار پر هزینه است. ولی در برخی موارد ممکن است تنها راه حل حرارتی ما برای یک سیستم فقط گرمایش با دیگ بخار باشد.

دیگ چدنی آبگرم

برای تولید دیگ چدنی آبگرم از چدن خاکستری استفاده می‌شود. این دیگ‌ها به صورت پره‌ای ساخته می‌‌شود. به طور کلی دیگ‌های چدنی برای تحمل فشار کمتر از ۳ بار و دمای کمتر از ۹۰ درجه سانتیگراد طراحی و تولید می‌شوند. این دیگ‌ها در ابعاد و اندازه‌های مختلف تولید می‌شوند. شاید مهمترین خصیصه این دیگ‌ها این باشد که می‌توان آنها را به صورت تکه تکه تا محل کارکرد حمل کرد و در آنجا با مونتاژ نهایی از آنها بهره‌برداری کرد.

شماتیک کلی یک دیگ چدنی از نوع سوپر ۴۰۰ ساخت شرکت شوفاژکار را نشان می‌دهد.
شماتیک کلی یک دیگ چدنی از نوع سوپر ۴۰۰ ساخت شرکت شوفاژکار را نشان می‌دهد.

منبع دوجداره یا منبع کویل دار

برای تامین آب گرم مصرفی موتورخانه از منبع دوجداره یا منبع کویلی استفاده می‌شود. منبع کویل‌دار به دو دسته ایستاده یا خوابیده تقسیم می‌شوند که با توجه به سیستم موتورخانه از آن استفاده می شود. این نوع مخازن، جزو مخازن تحت فشار و آبگرم‌کن‌های غیر مستقیم هستند. لذا طراحی و بهره‌برداری از این نوع مخازن شبیه به مخازن تحت فشار است. یعنی فشار و مقدار خوردگی در آنها تعیین کننده مشخصات فیزیکی آنها است.

منبع کویل دار عمودی و افقی
منبع کویل دار عمودی و افقی که در داخل آنها کویل‌های مسی حرارتی قرار می‌گیرند.

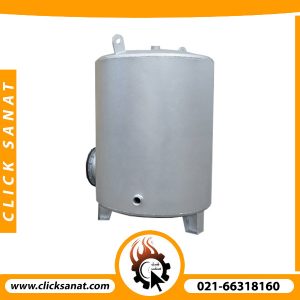

منبع انبساط موتورخانه

منبع انبساط موتورخانه (Expansion Tank)، برای جلوگیری از وارد شدن فشار بیشتر به سیستم کل کار است. به شکلی که با گرم شدن آب، آب منبسط می‌شود. این انبساط باعث فشار آوردن به تمامی اجزای موتورخانه که به آنها متصل است می‌شود. لذا منبع انبساط، این مقدار افزایش حجم آب را جبران کرده و باعث می‌شود عمر سیستم بیشتر شود. منابع انبساط وظیفه اصلی جلوگیری از افزایش فشار مربوط به سیستم موتورخانه را به عهده دارند. ولی باعث هواگیری، ایجاد فشار استاتیک بر روی دیگ هم می‌شوند. به طول کلی دو نوع منبع انبساط داریم:
