منبع کویل دار چیست و چگونه کار می‌کند؟ سوالی که بسیاری از خریداران در مورد منابع کویلی دارند همین است. معمولا بعد از اینکه منابع کویل دار موتورخانه به مشکل می‌خورند، این سوال در ذهن برخی از مشتریان شکل می‌گیرد. آشنایی با ساز و کار منبع کویلی موتورخانه می‌تواند شما را در انتخاب بهتر مخزن راهنمایی کند. همچنین ممکن است بعد از آشنایی بیشتر با این منابع و نحوه عملکرد آن، تصمیم بگیرید که برای فضای شما چطور مخزنی مناسب است.
منبع کویل دار یکی از تجهیزات پرکاربرد در موتورخانه و سیستم‌های تأمین آب گرم مصرفی است. این تجهیز برای گرم کردن و ذخیره آب گرم مصرفی استفاده می‌شود و در ساختمان‌های مسکونی، اداری، تجاری، هتل‌ها، بیمارستان‌ها و بسیاری از پروژه‌های صنعتی کاربرد دارد. تفاوت اصلی منبع کویل دار با یک سیستم گرمایش مستقیم این است که آب مصرفی به‌طور مستقیم در معرض منبع حرارت قرار نمی‌گیرد. در این سیستم، آب گرم تولیدشده توسط دیگ یا سایر تجهیزات حرارتی از داخل یک کویل حرارتی عبور می‌کند و گرمای خود را از طریق جداره کویل به آب داخل مخزن منتقل می‌کند. به همین دلیل، آب مدار گرمایش و آب مصرفی از یکدیگر جدا هستند و تنها انرژی حرارتی بین آنها منتقل می‌شود.در این مطلب به جواب این سوال پرداخته‌ایم.
فهرست مطالب

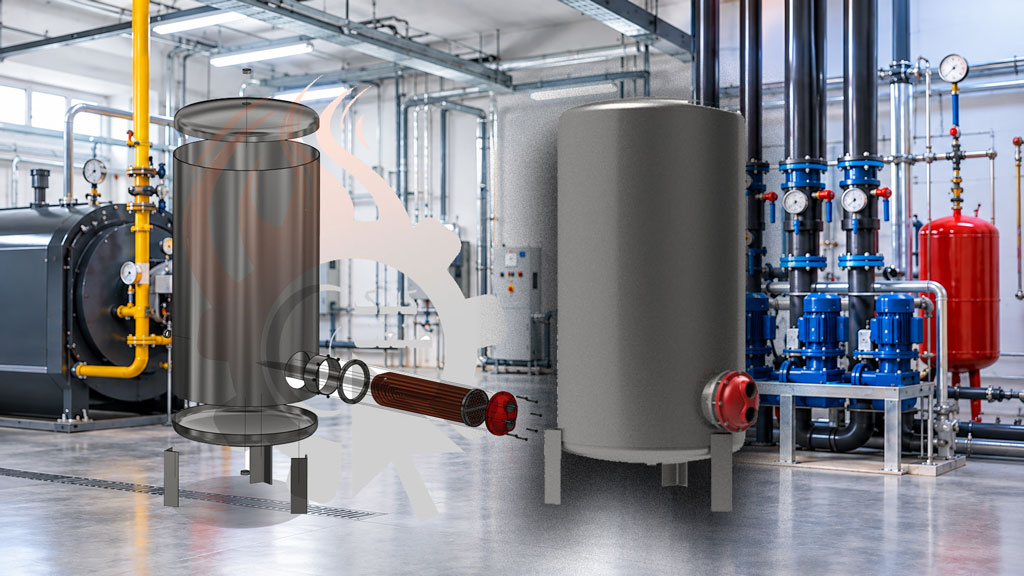

منبع کویل دار چیست و چگونه کار می‌کند؟
منبع کویل دار یکی از تجهیزات انتقال حرارت در موتورخانه گرمایشی است که برای تامین آبگرم مصرفی یک واحد صنعتی، مسکونی یا تجاری کاربرد دارد. منبع کویلی از یک مخزن تحت فشار و یک دسته لوله مسی تشکیل شده است. با جریان آبگرم از سمت دیگ در داخل کویل حرارتی آب داخل مخزن گرم می‌شود. همچنین لوله مسی باعث می‌شود که عمل انتقال حرارت در این مخزن به خوبی انجام شود. لذا بازده این نوع مخازن معمولا از مخازن دوجداره بیشتر است. به طور کلی عملکرد یک منبع آبگرم کویل دار به شکل دیاگرام زیر است.
دیگ یا منبع حرارتی ← آب گرم مدار گرمایش ← کویل ← انتقال حرارت ← آب داخل مخزن ← آب گرم مصرفی
منبع کویل دار چگونه کار می‌کند؟
برای درک نحوه عملکرد این تجهیز، کافی است مسیر آب و انتقال حرارت را مرحله‌به‌مرحله بررسی کنیم.
۱. ورود آب سرد به مخزن
آب سرد مصرفی از طریق اتصال ورودی وارد مخزن می‌شود. این آب در داخل مخزن ذخیره شده و آماده گرم شدن است.
۲. گرم شدن آب مدار حرارتی
در طرف دیگر سیستم، دیگ یا تجهیزات تولید حرارت، آب مدار گرمایش را گرم می‌کنند. سپس این آب توسط مدار لوله‌کشی و معمولاً پمپ سیرکولاتور به سمت کویل منبع هدایت می‌شود.
۳. ورود آب گرم به کویل
آب گرم مدار گرمایش وارد کویل شده و در طول مسیر داخل آن جریان پیدا می‌کند. به دلیل اختلاف دمای بین آب گرم داخل کویل و آب موجود در مخزن، انرژی حرارتی از سیال گرم به آب مخزن منتقل می‌شود.
۴. گرم شدن آب داخل مخزن
با ادامه انتقال حرارت، دمای آب ذخیره‌شده افزایش پیدا می‌کند. در نتیجه، آب گرم مورد نیاز مصرف‌کنندگان در مخزن آماده می‌شود.
۵. تأمین آب گرم مصرفی
هنگام باز شدن شیرهای مصرفی، آب گرم از قسمت خروجی مخزن خارج می‌شود و آب سرد جدید جایگزین آن می‌شود. با کاهش دمای آب داخل مخزن، سیستم دوباره وارد چرخه گرمایش می‌شود.
در واقع، کویل نقش یک مبدل حرارتی داخلی را دارد و انرژی را از مدار گرمایش به آب مصرفی منتقل می‌کند.
اجزای اصلی منبع کویل دار
اگرچه ساختار منبع کویل دار نسبتاً ساده است، اما هر بخش آن در عملکرد صحیح سیستم نقش مهمی دارد.
مخزن ذخیره آب تحت فشار
بدنه اصلی تجهیز، محل ذخیره آب گرم مصرفی است. ظرفیت این قسمت باید متناسب با میزان مصرف و شرایط پروژه انتخاب شود. این مخازن از سری منابع تحت فشار هستند که با فشار آب در ورودی و مقدار مصرفی که از سمت خروجی وجود دارد، به سمت مصرف کننده می‌روند.
کویل حرارتی
کویل مهم‌ترین بخش انتقال حرارت است. ظرفیت یا سطح حرارتی کویل مسی U-Type که در این قسمت داخل مخزن قرار می‌گیرد بسیار مهم است. کویل حرارتی در واقع قسمتی است که آب گرم مدار حرارتی از داخل آن عبور می‌کند. طراحی، طول، قطر، جنس و سطح حرارتی کویل از عواملی هستند که بر توان انتقال حرارت تأثیر می‌گذارند. این پارمتر‌ها در بسیاری از موارد از قبل مشخص شده‌اند و با توجه به استاندارد سازنده روی کار بسته می‌شود.
اتصالات ورودی و خروجی
منبع دارای اتصالاتی برای ورود آب سرد، خروج آب گرم مصرفی و اتصال رفت و برگشت مدار حرارتی به کویل است. سایز و محل این اتصالات باید با سیستم لوله‌کشی پروژه هماهنگ باشد. معمولا اتصالات ورودی و خروجی با استفاده از نیم بوشن (Half Coupling) انجام می‌شود. در مواقعی که ورودی و خروجی بالاتر از ۲ اینچ باشد، از فلنج استفاده می‌شود.
عایق حرارتی
برای کاهش اتلاف انرژی، بدنه مخزن معمولاً به وسیله عایق حرارتی پوشانده می‌شود. عایق مناسب باعث می‌شود آب ذخیره‌شده مدت بیشتری دمای خود را حفظ کند. در گذشته بیشتر عایق‌های حرارتی از پشم سنگ ساخته می‌شدند. در حال حاضر عایق‌های دیگری (مانند الاستومری) وجود دارند که کار با آنها بسیار راحت‌تر است. انتخاب عایق بسته به شرایط مختلف می‌تواند متفاوت باشد.
تجهیزات کنترلی و ایمنی
بسته به طراحی سیستم، تجهیزاتی مانند ترمومتر، سنسور یا ترموستات، شیر اطمینان، شیر تخلیه و سایر تجهیزات کنترلی و ایمنی می‌توانند در سیستم مورد استفاده قرار گیرند. به طور کلی مهم‌ترین جز در تجهیزات کنترلی و ایمنی در یک منبع کویلی ساده ، می‌تواند شیر اطمینان و ترموستات پمپ گردش آب گرم باشد.
مهم‌ترین مزایای منبع کویل دار
استفاده از این تجهیز در سیستم آب گرم مصرفی مزایای مختلفی دارد.
عدم اختلاط آب مصرفی و آب مدار گرمایش
آب مصرفی در مخزن قرار دارد و سیال مدار گرمایش از داخل کویل عبور می‌کند. در نتیجه این دو جریان از یکدیگر جدا هستند و انتقال انرژی بدون اختلاط انجام می‌شود.
استفاده از سیستم حرارتی موتورخانه
در ساختمان‌هایی که دارای دیگ یا منبع حرارتی مرکزی هستند، می‌توان از همان سیستم برای گرم کردن آب مصرفی استفاده کرد.
امکان ذخیره آب گرم
وجود مخزن باعث می‌شود مقدار مشخصی آب گرم در سیستم ذخیره شود و هنگام مصرف در دسترس باشد.
امکان ساخت متناسب با پروژه
ابعاد مخزن، ظرفیت، نوع کویل، تعداد اتصالات و مشخصات فنی می‌توانند بر اساس نیاز پروژه تعیین شوند.
مناسب برای پروژه‌های با مصرف آب گرم بالا
برای ساختمان‌ها و مجموعه‌هایی که مصرف آب گرم آنها قابل توجه است، استفاده از مخزن ذخیره به مدیریت بهتر مصرف کمک می‌کند.
هنگام خرید منبع کویل دار به چه نکاتی توجه کنیم؟
انتخاب منبع مناسب فقط به قیمت یا حجم مخزن محدود نمی‌شود. پیش از خرید باید مشخصات فنی سیستم بررسی شود. بهتر است این قسمت را با کسی که در این زمینه تخصص کافی دارد در میان بگذارید. شرایط کارکرد و تجربه شخصی افرادی که متخصص در این زمینه هستند می‌تواند بسیار مهم و مفید باشد. بنابراین پارامتر‌های مختلفی را باید در نظر بگیرید که مهم‌ترین موارد عبارت‌اند از:
- ظرفیت مخزن: متناسب با مصرف آب گرم انتخاب شود.
- سطح حرارتی کویل: با ظرفیت حرارتی مورد نیاز پروژه هماهنگ باشد.
- جنس بدنه و کویل: با توجه به کیفیت آب، شرایط کاری و الزامات پروژه تعیین شود.
- فشار کاری: فشار طراحی مخزن و کویل باید با شرایط بهره‌برداری مطابقت داشته باشد.
- دمای کاری: دمای مدار گرمایش و دمای مورد نیاز آب مصرفی باید در طراحی در نظر گرفته شوند.
- ابعاد و فضای نصب: قبل از سفارش باید فضای دسترسی، محل نصب و مسیر ورود تجهیزات به موتورخانه بررسی شود.
- کیفیت ساخت و جوشکاری: در تجهیزات تحت فشار و مخازن مورد استفاده در موتورخانه، کیفیت ساخت و کنترل جوش‌ها اهمیت زیادی دارد.
- عایق‌کاری: کیفیت عایق بر میزان اتلاف حرارت و مصرف انرژی اثر می‌گذارد.
جمع‌بندی
- منبع کویل دار یک مخزن برای ذخیره و تأمین آب گرم مصرفی است که با استفاده از یک کویل حرارتی، انرژی را از مدار گرمایش به آب داخل مخزن منتقل می‌کند.
- در این سیستم، آب گرم تولیدشده توسط دیگ وارد کویل شده و بدون تماس مستقیم با آب مصرفی، حرارت خود را به آب داخل مخزن منتقل می‌کند. آب گرم‌شده نیز در زمان مصرف در اختیار ساختمان قرار می‌گیرد.
- برای انتخاب یک منبع کویل دار مناسب، تنها حجم مخزن اهمیت ندارد. ظرفیت، سطح حرارتی کویل، دبی آب، دمای کاری، فشار، جنس مخزن و شرایط واقعی مصرف همگی باید در طراحی و انتخاب در نظر گرفته شوند.
- برای پروژه‌هایی که نیاز به تأمین آب گرم مصرفی دارند، انتخاب درست ظرفیت و مشخصات فنی منبع می‌تواند تأثیر زیادی بر عملکرد، راندمان و طول عمر سیستم داشته باشد.
برای مشاهده مشخصات فنی، ظرفیت‌ها و اطلاعات بیشتر، می‌توانید به صفحه منبع کویل دار ClickSanat مراجعه کنید.
سوالات متداول درباره منبع کویل دار
آیا آب داخل کویل با آب مصرفی مخلوط می‌شود؟
خیر. در طراحی معمول، آب مدار گرمایش داخل کویل جریان دارد و آب مصرفی در فضای مخزن قرار دارد. انتقال حرارت از طریق جداره کویل انجام می‌شود.
آیا ظرفیت منبع فقط بر اساس حجم آن تعیین می‌شود؟
خیر. میزان مصرف، الگوی مصرف، دمای آب ورودی و خروجی، ظرفیت حرارتی کویل، دبی و شرایط موتورخانه نیز باید در نظر گرفته شوند.
وظیفه کویل در منبع کویل دار چیست؟
کویل نقش مبدل حرارتی را دارد و انرژی حرارتی سیال گرم را به آب موجود در مخزن منتقل می‌کند.
منبع کویل دار عمودی بهتر است یا افقی؟
هیچ‌کدام به‌صورت مطلق بهتر نیستند. انتخاب مدل عمودی یا افقی باید بر اساس فضای موتورخانه، ظرفیت مورد نیاز، شرایط نصب و طراحی پروژه انجام شود.
آیا می‌توان منبع کویل دار را برای هر ساختمانی استفاده کرد؟
در اغلب پروژه‌های دارای نیاز به آب گرم مصرفی می‌توان از این تجهیز استفاده کرد، اما ظرفیت و مشخصات آن باید متناسب با کاربری و شرایط واقعی پروژه انتخاب شود.
