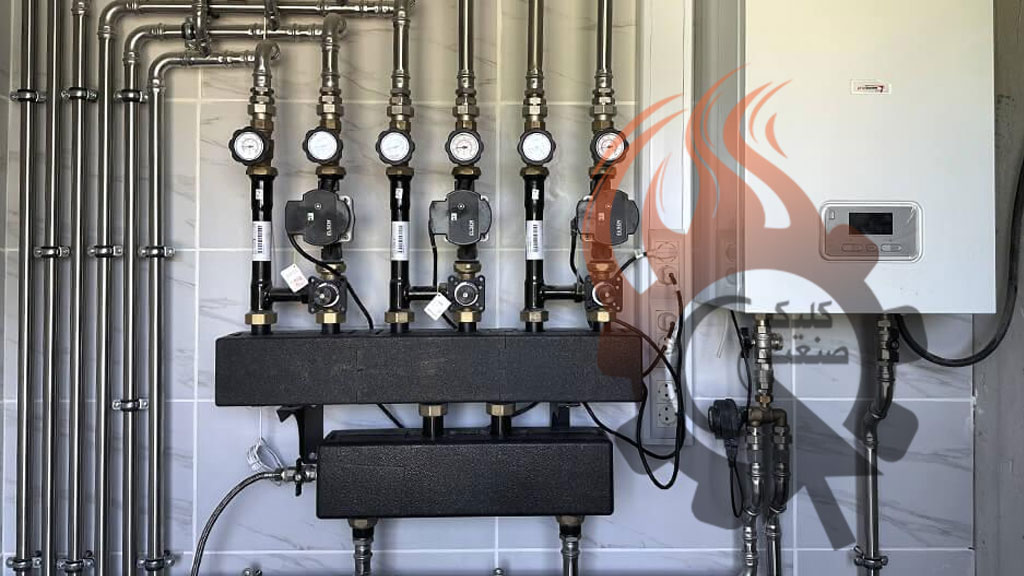

کلکتور موتورخانه چیست؟ یکی از اجزای مهم در سیستم‌های تأسیساتی است که وظیفه توزیع جریان سیال بین مدارهای مختلف یا جمع‌آوری جریان از چند مسیر و انتقال آن به یک مسیر مشترک را بر عهده دارد. این تجهیز در موتورخانه ساختمان‌های مسکونی، تجاری، اداری و صنعتی مورد استفاده قرار می‌گیرد و نقش مهمی در سازمان‌دهی شبکه لوله‌کشی دارد. در سیستم‌های گرمایشی و سرمایشی، کلکتور معمولاً از یک لوله اصلی با قطر مناسب و چندین انشعاب تشکیل می‌شود. این انشعاب‌ها امکان اتصال مدارهای مختلف به تجهیزات اصلی مانند دیگ آب گرم، چیلر، پمپ‌ها و مبدل‌های حرارتی را فراهم می‌کنند.
کلکتورهای مورد استفاده در موتورخانه‌های مرکزی، بسته به ظرفیت و شرایط کاری سیستم، می‌توانند از فولاد ساخته شوند که به آن کلکتور فولادی گفته می‌شود. انتخاب قطر لوله اصلی، تعداد و اندازه انشعاب‌ها، نوع اتصالات و کیفیت ساخت از عوامل مهم در عملکرد صحیح این تجهیزات هستند. در این مقاله بررسی می‌کنیم که کلکتور موتورخانه چیست، چگونه کار می‌کند، چه انواعی دارد و برای طراحی و انتخاب آن باید به چه نکاتی توجه کرد.
فهرست مطالب
کلکتور موتورخانه چه وظیفه‌ای دارد؟
کار اصلی کلکتور موتورخانه، توزیع یا جمع‌آوری سیال در یک شبکه لوله‌کشی است. این تجهیز به‌عنوان نقطه اتصال چند مدار عمل می‌کند و ارتباط بین لوله اصلی و انشعاب‌های فرعی را برقرار می‌سازد. برای مثال، در یک موتورخانه مرکزی ممکن است چندین مدار گرمایشی برای بخش‌های مختلف ساختمان وجود داشته باشد. کلکتور می‌تواند آب گرم را از مسیر اصلی دریافت کند و آن را در اختیار مدارهای مورد نیاز قرار دهد. در مسیر برگشت نیز می‌توان از کلکتور برای جمع‌آوری آب برگشتی مدارهای مختلف و هدایت آن به سمت تجهیزات اصلی سیستم استفاده کرد. مهم‌ترین وظایف کلکتور موتورخانه عبارت‌اند از:
- توزیع جریان آب بین مدارهای مختلف گرمایش و سرمایش
- جمع‌آوری جریان برگشتی از چند مسیر
- ایجاد یک نقطه اتصال مشترک برای چندین انشعاب
- ساده‌تر کردن آرایش لوله‌کشی موتورخانه
- فراهم کردن امکان توسعه، سرویس و تعمیر شبکه لوله‌کشی
البته عملکرد مناسب کلکتور فقط به ساخت کلکتور وابسته نیست. طراحی هیدرولیکی صحیح، انتخاب قطر مناسب و تنظیم دبی مدارها نیز برای توزیع مطلوب جریان ضروری هستند. نکاتی در مورد انتخاب سایز‌ها و فاصله‌های بین لوله‌ها وجود دارد که باید آن را در نظر گرفت.

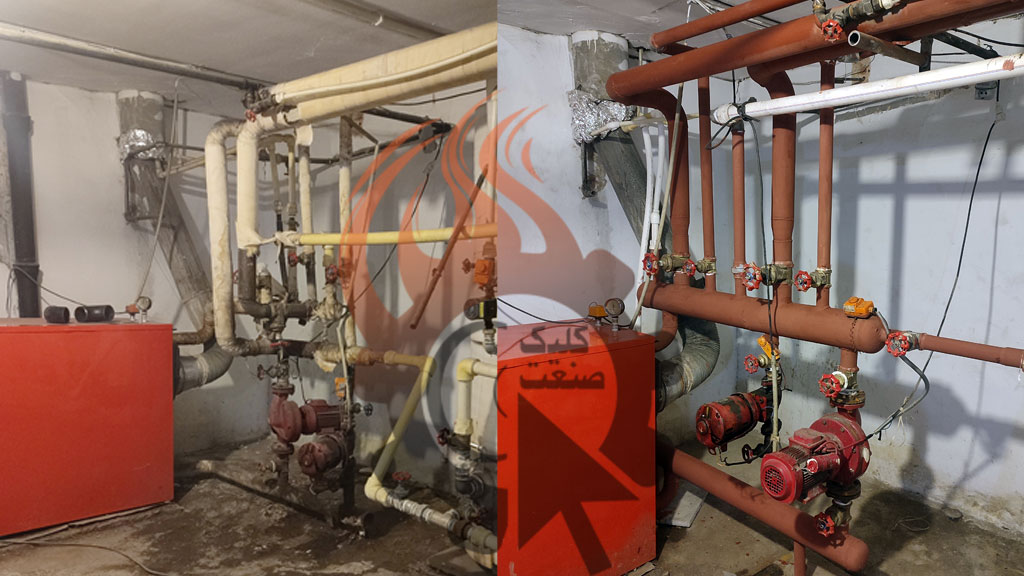

کلکتور موتورخانه چگونه کار می‌کند؟
برای درک نحوه عملکرد کلکتور، یک سیستم گرمایش مرکزی را در نظر بگیرید که آب گرم مورد نیاز چند مدار را از یک دیگ تأمین می‌کند. در چنین سیستمی، آب پس از گرم شدن در دیگ، وارد مسیر اصلی شده و به کلکتور رفت می‌رسد. یعنی در نقطه‌ی بعد از دیگ برای تقسیم به مصرف‌کننده‌های مختلف وارد کلکتور رفت می‌شود. سپس از طریق انشعاب‌های کلکتور، به مدارهای مختلف هدایت می‌شود.
آب پس از عبور از مصرف‌کننده‌های حرارتی، مانند کویل هواساز یا فن‌کویل، بخشی از انرژی حرارتی خود را از دست می‌دهد و از طریق خطوط برگشت به کلکتور برگشت وارد می‌شود. کلکتور برگشت هم مانند کلکتور رفت وظیفه جمع آوری این انشعابات رو به عهده دارد. در اصلاح انگلیسی این آب را Collect یا جمع آوری می‌کند. به‌این‌ترتیب، گردش سیال در مدارهای مختلف برقرار می‌شود. تجهیزی که نیروی کافی برای گردش جریان را به وجود می‌آورد، پمپ سیرکولاتور (Circulation Pump) است.

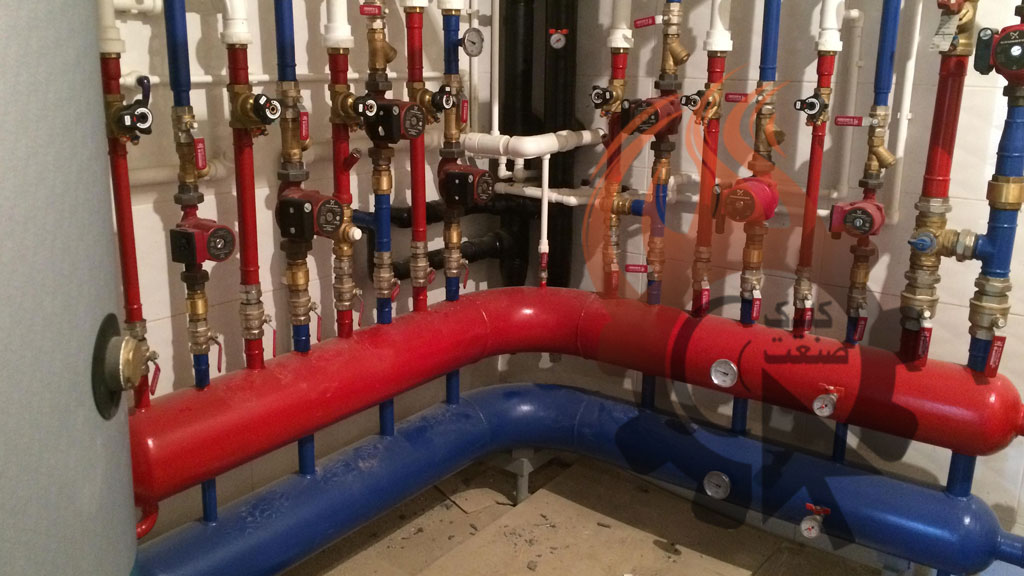

تفاوت کلکتور رفت و کلکتور برگشت
در بسیاری از سیستم‌های موتورخانه، از دو کلکتور مجزا استفاده می‌شود:
کلکتور رفت: وظیفه توزیع سیال از مسیر اصلی به مدارهای مختلف را بر عهده دارد. در سیستم گرمایشی، این مسیر معمولاً آب گرم را به مصرف‌کننده‌های حرارتی می‌رساند.
کلکتور برگشت: سیال برگشتی از مدارهای مختلف را جمع‌آوری می‌کند و به سمت دیگ، چیلر یا سایر تجهیزات مرتبط هدایت می‌کند.
تعداد و آرایش کلکتورها به نقشه تأسیسات و نحوه اتصال مدارها بستگی دارد؛ بنابراین در همه پروژه‌ها نمی‌توان یک آرایش ثابت را در نظر گرفت.
انواع کلکتور موتورخانه
کلکتورها را می‌توان بر اساس جنس بدنه، نوع کاربرد، شکل ساخت و نحوه اتصال دسته‌بندی کرد.

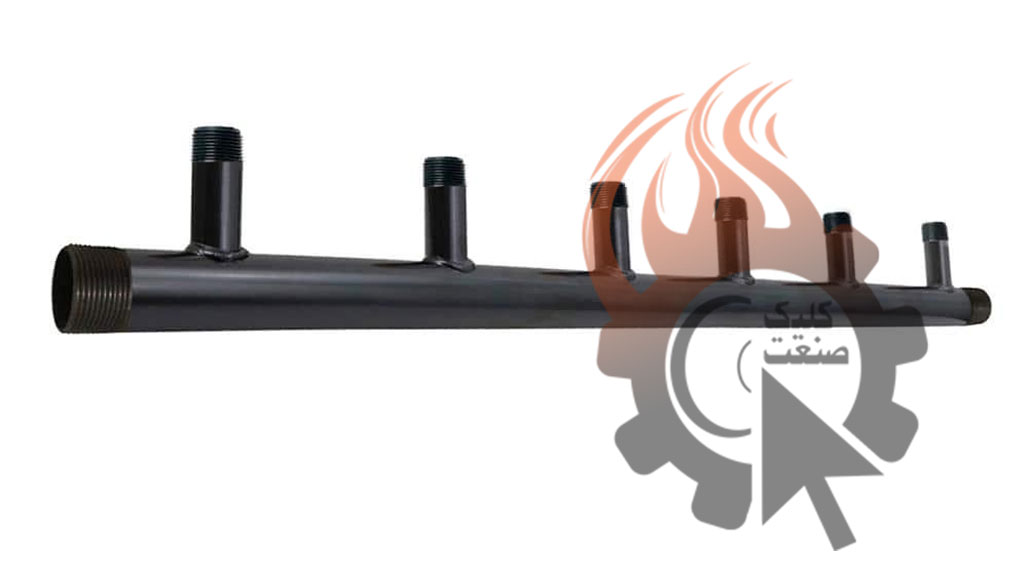

۱. کلکتور فولادی
کلکتور فولادی معمولاً از یک لوله اصلی فولادی و انشعاب‌هایی تشکیل می‌شود که متناسب با نیاز پروژه به بدنه اصلی متصل می‌شوند. این نوع کلکتور برای بسیاری از کاربردهای موتورخانه‌ای و صنعتی مناسب است؛ به‌خصوص در پروژه‌هایی که به قطرهای نسبتاً بزرگ، تعداد انشعاب‌های متنوع یا ساخت سفارشی نیاز دارند. به طور کل به دلیل در دسترس بودن متریال لوله فولادی، ساخت کلکتور فولادی معمول‌تر از کلکتورهای دیگر است. برای آشنایی با مشخصات و اطلاعات محصول، می‌توانید صفحه کلکتور فولادی ClickSanat را بررسی کنید.
۲. کلکتور برنجی
این نوع کلکتور که از شمش برنج تولید می‌شود، در برخی سیستم‌های توزیع آب ساختمان، از جمله سیستم‌های لوله‌کشی کلکتوری و گرمایش از کف، کاربرد دارند. همچنین برای تقسیم آب مصرفی در بسیاری از پروژه‌ها که از لوله‌های ۵ لایه استفاده می‌کند کاربرد دارد. در این مدل‌ها معمولاً امکان نصب شیرهای قطع و وصل یا تجهیزات تنظیم جریان برای هر انشعاب وجود دارد. کلکتورهای برنجی کوچک مورد استفاده در لوله‌کشی ساختمان، از نظر ساختار و کاربرد با بسیاری از کلکتورهای فولادی بزرگ موتورخانه متفاوت هستند. سایز این کلکتورها کوچکتر است. لذا برای ورودی‌های بزرگتر کاربرد ندارد و استفاده از کلکتور فولادی مناسب‌تر است.
۳. کلکتورهای سفارشی
در پروژه‌هایی که تعداد خروجی‌ها، قطر لوله‌ها یا آرایش اتصالات با نمونه‌های آماده مطابقت ندارد، ممکن است به ساخت کلکتور سفارشی نیاز باشد. در واقع بسیاری از پروژه‌ها به کلکتورهای سفارشی مربوط می‌شود. دلیل این امر این است که مشتریان می‌خواهند کلکتور قدیمی خود را تعویض کنند که خود این مساله یعنی باید شبیه کلکتور قبلی باشد تا بتوان لوله‌های دیگر را به آن متصل کرد. ولی در برخی مواقع می‌توان ابعاد و اندازه را تغییرات داد. در این شرایط، طراحی بر اساس نقشه پروژه انجام می‌شود و مشخصاتی مانند محل انشعاب‌ها، فاصله آنها، نوع اتصال، ابعاد کلی و شرایط نصب در نظر گرفته می‌شوند.
اجزای اصلی کلکتور فولادی موتورخانه
ساختار کلکتور به نوع کاربرد و نقشه پروژه بستگی دارد، اما اجزای اصلی آن معمولاً شامل موارد زیر هستند.
بدنه اصلی
بدنه اصلی، مسیر مشترک عبور سیال است و انشعاب‌های مختلف روی آن قرار می‌گیرند. قطر و ضخامت این قسمت باید با توجه به دبی، فشار طراحی، دمای کاری و الزامات فنی پروژه انتخاب شود.
انشعاب‌ها
انشعاب‌ها برای اتصال مدارهای فرعی به لوله اصلی استفاده می‌شوند. تعداد، قطر و فاصله آنها به تعداد مدارها و مشخصات لوله‌کشی بستگی دارد.
اتصالات ورودی و خروجی
نوع اتصال کلکتور به شبکه لوله‌کشی می‌تواند با توجه به طراحی از نوع فلنجی، رزوه‌ای یا سایر اتصالات مناسب باشد.
انتخاب نوع اتصال باید با در نظر گرفتن قطر لوله، فشار و دمای کاری و سهولت تعمیرات انجام شود.
درپوش‌ها و اتصالات جانبی
بسته به طراحی، ممکن است از درپوش، اتصال تخلیه، محل هواگیری یا اتصالات ابزار دقیق نیز استفاده شود.
وجود این تجهیزات باید متناسب با نیاز واقعی سیستم تعیین شود.
کلکتور موتورخانه در چه سیستم‌هایی استفاده می‌شود؟
کلکتورها کاربردهای متنوعی در تأسیسات دارند. از مهم‌ترین موارد استفاده آنها می‌توان به سیستم‌های زیر اشاره کرد:
موتورخانه‌های گرمایشی: برای توزیع آب گرم بین مدارهای مختلف ساختمان.
سیستم‌های سرمایشی: برای توزیع و جمع‌آوری آب سرد در مدارهای مرتبط با چیلر، هواساز و فن‌کویل.
سیستم‌های پمپاژ: برای اتصال پمپ‌ها به خطوط مشترک مکش یا دهش، متناسب با آرایش طراحی‌شده.
مبدل‌های حرارتی: برای توزیع جریان بین مدارهای مرتبط با مبدل‌ها یا جمع‌آوری جریان از آنها.
تأسیسات صنعتی: برای ایجاد ارتباط بین خطوط لوله‌کشی و تجهیزات مختلف در فرایندهای صنعتی.
نوع کلکتور و مشخصات آن باید با کاربرد مورد نظر هماهنگ باشد؛ زیرا شرایط کاری و الزامات طراحی در هر یک از این سیستم‌ها متفاوت است.
قطر کلکتور موتورخانه چگونه تعیین می‌شود؟
یکی از مهم‌ترین مراحل طراحی، تعیین قطر مناسب لوله اصلی کلکتور است.
اگر قطر کلکتور به‌درستی انتخاب نشود، ممکن است سرعت جریان یا افت فشار بیش از حد مطلوب شود. از طرف دیگر، انتخاب قطر بسیار بزرگتر از نیاز نیز می‌تواند هزینه ساخت و ابعاد مجموعه را افزایش دهد.
برای تعیین قطر مناسب، معمولاً عوامل زیر بررسی می‌شوند:
دبی کل سیال
مقدار سیالی که باید از کلکتور عبور کند، یکی از اصلی‌ترین پارامترهای طراحی است. دبی کل به مشخصات و نیاز مصرفی مدارهای متصل به کلکتور بستگی دارد.
تعداد و قطر انشعاب‌ها
تعداد انشعاب‌ها به‌تنهایی برای تعیین قطر کلکتور کافی نیست. قطر هر انشعاب و دبی مورد نیاز آن نیز باید مشخص باشد.
سرعت جریان
سرعت سیال در بدنه اصلی و انشعاب‌ها باید در محدوده مناسب برای کاربرد مورد نظر قرار بگیرد.
افت فشار
افت فشار در کلکتور و اتصالات آن بر عملکرد کلی مدار اثر می‌گذارد. بنابراین باید در کنار قطر، آرایش اتصالات و شرایط جریان نیز بررسی شوند.
فشار و دمای کاری
فشار طراحی، دمای سیال و شرایط بهره‌برداری در انتخاب مشخصات بدنه، ضخامت و اتصالات مورد استفاده تأثیر دارند.
در نتیجه، قطر کلکتور باید بر اساس محاسبات هیدرولیکی و شرایط واقعی پروژه انتخاب شود و نمی‌توان صرفاً با دانستن تعداد خروجی‌ها، اندازه مناسب را تعیین کرد.
نکات مهم در ساخت کلکتور فولادی
کیفیت ساخت کلکتور تأثیر مستقیمی بر قابلیت اطمینان و عملکرد آن در موتورخانه دارد. هنگام طراحی و ساخت این تجهیز، توجه به چند نکته ضروری است.
انتخاب متریال مناسب: جنس فولاد و مشخصات لوله باید متناسب با شرایط کاری و الزامات پروژه انتخاب شوند.
تعیین دقیق محل انشعاب‌ها: فاصله و محل قرارگیری خروجی‌ها باید با نقشه لوله‌کشی و فضای نصب هماهنگ باشد.
کیفیت جوشکاری: اتصالات جوشی باید مطابق روش اجرایی مناسب و الزامات فنی پروژه انجام شوند.
کنترل ابعاد: طول کلکتور، محل فلنج‌ها و فاصله انشعاب‌ها باید پیش از ساخت نهایی بررسی شوند.
کنترل کیفیت و نشتی: پس از ساخت، بازرسی‌های لازم و آزمون‌های متناسب با مشخصات طراحی و الزامات پروژه باید انجام شوند.
سهولت نصب و تعمیرات: جانمایی مناسب اتصالات و در نظر گرفتن فضای دسترسی می‌تواند عملیات نصب و سرویس را ساده‌تر کند.
این موارد به‌ویژه در کلکتورهای بزرگ موتورخانه و تجهیزاتی که باید با چندین مدار ارتباط داشته باشند، اهمیت دارند.
تفاوت کلکتور فولادی موتورخانه با کلکتور گرمایش از کف چیست؟
هر دو تجهیز برای توزیع یا مدیریت جریان در چند مسیر استفاده می‌شوند، اما از نظر ساختار و کاربرد تفاوت‌هایی دارند.
کلکتور گرمایش از کف معمولاً برای توزیع آب بین حلقه‌های لوله‌کشی کف طراحی می‌شود و ممکن است به شیرهای تنظیم دبی، فلومترها و شیرهای کنترلی مجهز باشد.
در مقابل، کلکتور فولادی موتورخانه معمولاً از یک بدنه اصلی بزرگتر و انشعاب‌هایی تشکیل می‌شود که برای اتصال مدارها و تجهیزات تأسیساتی به کار می‌روند.
بنابراین، هنگام انتخاب کلکتور باید به کاربرد آن توجه کرد. کلکتور مناسب برای یک سیستم گرمایش از کف الزاماً برای توزیع جریان در یک موتورخانه مرکزی یا مجموعه صنعتی مناسب نیست.
هنگام خرید کلکتور فولادی به چه نکاتی توجه کنیم؟
پیش از سفارش کلکتور فولادی، بهتر است مشخصات فنی و شرایط نصب پروژه به‌طور دقیق تعیین شوند.
مهم‌ترین موارد عبارت‌اند از:
- قطر و طول بدنه اصلی
- تعداد، قطر و فاصله انشعاب‌ها
- جنس و ضخامت لوله
- فشار و دمای طراحی
- نوع اتصالات ورودی و خروجی
- آرایش نصب و فضای موجود
- الزامات ساخت، بازرسی و آزمون
- کیفیت جوشکاری و کنترل ابعادی
همچنین، قیمت کلکتور فولادی تنها به وزن لوله مصرفی وابسته نیست. تعداد و نوع انشعاب‌ها، ابعاد، اتصالات، پیچیدگی ساخت و الزامات کنترل کیفیت نیز می‌توانند بر هزینه نهایی تأثیر بگذارند.
به همین دلیل، برای انتخاب محصول مناسب بهتر است مشخصات مورد نیاز پروژه پیش از سفارش مشخص شوند.
جمع‌بندی
کلکتور موتورخانه یکی از اجزای مهم شبکه لوله‌کشی تأسیسات است که برای توزیع سیال بین مدارهای مختلف یا جمع‌آوری جریان از چند مسیر استفاده می‌شود. این تجهیز در موتورخانه‌های گرمایشی، سرمایشی، سیستم‌های پمپاژ و برخی کاربردهای صنعتی نقش مهمی دارد.
انتخاب و طراحی مناسب کلکتور به عواملی مانند دبی سیال، قطر لوله اصلی، تعداد و اندازه انشعاب‌ها، فشار و دمای کاری و شرایط نصب وابسته است. در مدل‌های فولادی، کیفیت متریال، جوشکاری، کنترل ابعادی و بازرسی پس از ساخت نیز اهمیت زیادی دارند.
اگر برای پروژه خود به کلکتور موتورخانه نیاز دارید، ابتدا مشخصات فنی و آرایش اتصالات را بر اساس نقشه تأسیسات تعیین کنید. سپس می‌توانید برای آشنایی با محصول و بررسی اطلاعات بیشتر، صفحه کلکتور فولادی ClickSanat را مشاهده کنید.
سوالات متداول درباره کلکتور موتورخانه
کلکتور موتورخانه چیست؟
کلکتور موتورخانه قطعه‌ای متشکل از یک مسیر اصلی و چند انشعاب است که برای توزیع سیال بین چند مدار یا جمع‌آوری جریان برگشتی از آنها استفاده می‌شود.
کلکتور فولادی چه کاربردی دارد؟
کلکتور فولادی در سیستم‌های تأسیساتی و صنعتی برای اتصال چندین مدار به یک مسیر مشترک استفاده می‌شود. کاربرد دقیق آن به نقشه و شرایط کاری پروژه بستگی دارد.
قطر کلکتور موتورخانه چگونه محاسبه می‌شود؟
برای تعیین قطر کلکتور باید دبی کل، سرعت مجاز جریان، افت فشار، مشخصات انشعاب‌ها و شرایط کاری سیستم بررسی شوند.
آیا تعداد انشعاب‌ها در قیمت کلکتور فولادی تأثیر دارد؟
بله. تعداد و اندازه انشعاب‌ها می‌توانند بر مقدار مواد مصرفی، زمان ساخت، تعداد اتصالات و هزینه نهایی تأثیر بگذارند.
تفاوت کلکتور رفت و برگشت چیست؟
کلکتور رفت، سیال را از مسیر اصلی به مدارهای مختلف توزیع می‌کند؛ درحالی‌که کلکتور برگشت، جریان خروجی از مدارها را جمع‌آوری کرده و به مسیر برگشت سیستم هدایت می‌کند.
