دیگ فولادی بخار

توضیحات

دیگ فولادی بخار قلب تپنده یک سیستم گرمایش با بخار است. معمولا دیگ بخار برای گرمایش یک سیستم مانند تهویه مطبوع یا برای یک سیستم جذبی تبرید در یک ساختمان قرار می‌گیرد. حساسیت کارکرد دیگ فولادی بخار و همچنین امنیتی که باید در مورد آن در نظر بگیریم بسیار مهم است. لذا استاندادهای خاص بازرسی و ساخت این تجهیزات به خوبی تدوین شده‌اند. در صورتی که از دیگ بخار درست بهره‌برداری نشود یا به درستی راه اندازی نشود، صدمات و خسارات جبران ناپذیری به یک مجموعه وارد می‌کند.

بویلر بخار به خاطر حساسیت و نوع کنترل خاصی که دارد، دارای تجهیزات مختلفی است. معمولا بویلر بخار برای سیستم‌های چیلر جذبی و گرمایش آب گرم کویلی یا مبدل‌های حرارتی به کار می‌رود. همچنین از بویلر بخار در انجام برخی از فرآیند‌های مختلف (مانند اسانس گیری و شبیه به این) هم بهره می‌برند. امنیت و ایمنی در استفاده از دیگ‌های بخار بسیار حائز اهمیت است. لذا برای دیگ‌های بخار همیشه باید یک اپراتور بر کارکرد بویلر نظارت کند.

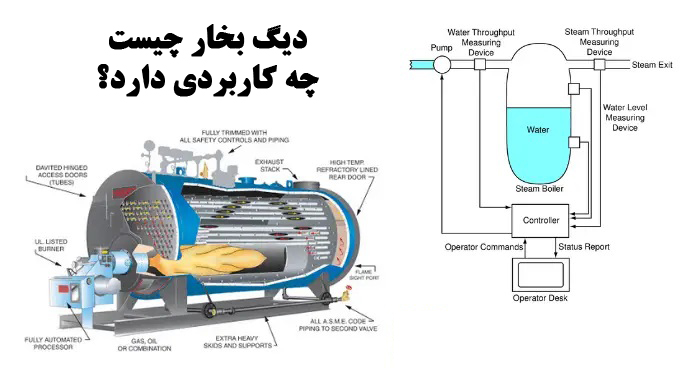

دیگ فولادی بخار چیست و چه کاربردی دارد؟

دیگ فولادی بخار از جمله تجهیزاتی است که در موتورخانه گرمایشی برای تامین آب گرم مورد نیاز برای گرمایش فضای تهویه شده یا آب گرم مصرف مورد استفاده قرار می‌گیرد. در واقع بویلر، قلب تپنده کل موتورخانه گرمایشی است و یکی از مهمترین قسمت های موتورخانه است. امنیت و کارکرد دیگ بخار موتورخانه بسیار مناسب است و سهل انگاری در این زمینه می‌تواند خرابی‌های غیر قابل جبرانی وارد کند. معمولا دیگ‌های بخار را برای انجام بسیاری از فرآیند‌ها هم استفاده می‌کنند. بویلرهای بخار برای ایجاد توان در توربین هم مورد استفاد قرار می‌گیرند.

به طور کلی، چون در دیگ بخار ما تغییر فاز داریم، لذا طراحی سیتسم بخار به مراتب پیچیده تر از طراحی سیستم آبگرم است. ولی نکته حائز اهمیت دراین نوع دیگ این است که علاوه بر تغییر فاز، به دلیل انتقال گرمای زیاد از فاز گاز به فاز مایع، میزان گرمای ورودی به سیستم می‌تواند بالاتر باشد. و دلیل بالاتر بودن بازده سیستم بخار برای همین است.

کاربرد بویلر بخار

در حال حاضر دیگ فولادی بخار در بسیاری از صنایع مختلف غذایی، شیمیایی، تهویه مطبوع یا گرمایش کاربرد دارد. مثلا برای بسیاری از صنایع غذایی باید بخار را مستقیما به میوه بزنند تا اسانس آن بهتر یا سریعتر گرفته شود. همچنین پخت بسیاری از تجهیزات در صنعت با بخار صورت می‌گیرد. یا برای برخی واکنش‌های شیمیایی گرماگیر آبدوست استفاده از بخار دیده می‌شود. برخی دیگر از این موارد عبارتند از:

• نیروگاه های حرارتی
• صنایع غذایی
• داروسازی
• خطوط نفت و گاز و پتروشیمی
• تهویه مطبوع
• گرمایش و سرمایش

انواع سیستم بخار

سیستم انتقال گرما با بخار را از نظر نوع انتقال گرما ،‌فشار، دما، نوع لوله کشی و چگونگی خط برگشت آب حاصل از تقطیر طبقه بندی می‌شود. از نظر انتقال گرما به دو دسته مستقیم و غیر مستقیم تقسیم می‌گردد. در حالت مستقیم بخار در محلی که باید انتقال حرارت نهایی انجام شود وجود دارد. در حالت غیر مستقیم معمولا بخار ابتدا آب یا ماده دیگر را گرم می‌کند و آن ماده سیستم را گرم می‌کند.

با توجه به نوع فشار به ۲ دسته کم فشار و فشار بالا تقسیم می‌گردد. در صورتی که فشار کمتر از ۱۵ پوند بر هر اینچ مربع باشد سیستم کم فشار است. در غیر این صورت سیستم پرفشار محسوب می‌شود. برای برخی از کاربردها مثلا اتوشویی دیگ کم فشار به کار می‌رود. برای برخی از کاربری‌ها که دمای بالای ۱۰۰ درجه می‌خواهند سیتسم پر فشار است.

سیستم بخار از نظر برگشت آب حاصل از تقطیر به سه نوع خشک، مرطوب، ثقلی و مکانیکی تقسیم می‌گردد.

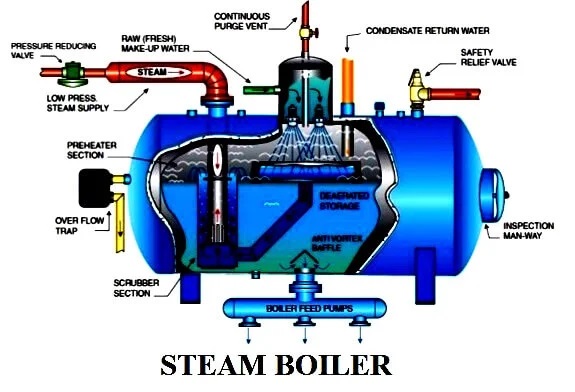

بویلر بخار شامل چه قطعاتی می‌شود؟

دیگ بخار از دو قسمت تشکیل می‌شود قسمت اصلی که شامل بدنه بویلر، کوره، لوله‌ها و شبکه است و قطعات و تجهیزات جانبی که در ادامه به آنها اشاره می‌کنیم. اهمیت آشنایی با این تجهیزات برای آن است که درست کار کردن هر کدام از این قطعات ضامن بازدهی درست کل سیستم است و باعث کاهش هزینه تعمیرات می‌شود.

نکته دیگر هم این که در صورت استاندارد نبودن هر کدام از این تجهیزات خطر خرابی و حتی انفجار دیگ وجود دارد، تمامی شیرها و شیر فلکه‌ها و تابلو برق، پمپ، شیر فشار شکن اطمینان، مشعل، فلنچ دودکش، الکتروپمپ، محفظه دمنده و دیگر ادوات از جمله قطعات و تجهیزات دیگ بخار است.

• شیر اطمینان یا safety valve
• یک عدد شیر جهت vent
• لول کنترل یا level gauge
• کنترل کننده فشار یا pressure switch
• ترموستات یا کنترل کننده دما
• شیر تخلیه مخزن
• تابلو برق جهت کنترل سیستم

تفاوت دیگ فولادی آبگرم با دیگ فولادی بخار

در حالت کلی بویلر آبگرم وظیفه تبدیل آب سرد به آب داغ را دارد ولی دیگ بخار وظیفه تبدیل آب سرد به بخار را دارد. به طور کلی در دیگ بخار، انتقال حرارت به سیال سرد، باعث کندانس بخار می‌شود. لذا تمامی انتقال حرارت در یک دمای ثابت صورت می‌گیرد. ولی در مورد دیگ آب گرم، انتقال حرارت از طریق کاهش دمای دیگ به میزان معمولا 5 تا 10 درجه سانتیگراد صورت می‌گیرد. پس بازده دیگ بخار بالاتر است. ولی الزامات مربوط به اجرا و نگهداری و بهره برداری دیگ بخار بسیار سخت‌گیرانه‌تر است.

تاثیر خوردگی در راندمان و طول عمر سیستم چیست؟ برای کاهش این تاثیر چه کنیم؟

خوردگی یکی از عواملی است که در تمامی سیستم‌ها رخ می‌دهد. در سیستم دیگ‌های فولادی اعم از بخار یا آبگرم خوردگی موضوعی است که تاثیر زیادی در راندمان و طول عمر سیستم خواهد داشت. برای بیشتر کردن عمر بویلر بخار، ابتدا به امر آب ورودی به سیستم باید دارای PH و میزان سختی مناسب باشد. یعنی سختی گیر در این امر از اهمیت بالایی برخوردار است. به منظور کاهش خوردگی و افزایش عمر و جلوگیری از هزینه‌های تعمیر می‌توان به موارد زیر اشاره نمود :

• حفظ مقدار PH یا همان مقدار اسیدی یا قلیایی بودن سیال
• کنترل کیفیت سیال و عملکرد دیگ
• عملکرد سیستم در دما و فشار مناسب
• استفاده از مواد اولیه مناسب برای ساخت دیگ

الزامات نگهداری دیگ فولادی بخار

بویلر بخار یکی از تجهیزات بسیار حساس است. امنیت و ایمنی دیگ بخار بسیار مهم است. بسیاری از مشکلاتی که برای دیگ‌های بخار به وجود می‌آید می‌تواند تلفات مالی و جانی زیادی را داشته باشد. برای همین برای دیگ‌های بخار معمولا باید کسانی به عنوان مسئول تعمیر و نگهداری در محل مستقر باشند. برای بررسی بیشتر موارد مربوط به تعمیر و نگهداری دیگ فولادی بخار روی لینک کلیک کنید!
