مبدل حرارتی استیل

مبدل حرارتی استیل

(دیدگاه کاربر 2)

مبدل حرارتی استیل چیست ؟ مبدل حرارتی استیل چه کاربردی دارد ؟ یکی از مهم ترین و پر کاربرد ترین تجهیزات انتقال حرارت مبدل حرارتی می باشد. این محصول دارای کارکرد بسیار ساده ای می باشد. می توان گفت در تمامی بخش های صنعت کاربرد دارد. از این محصول در موتورخانه های گرمایشی برای انتقال حرارت و تامین آب گرم مورد استفاده قرار می گیرد.

روش عملکرد این محصول به این صورت می باشد که یک سیال با دمای بالاتر وارد سیستم می شود و یک سیال دیگر در بخش دیگری از سیستم وارد می شود. در راستای تماس این دو سیال باهم انتقال حرارت انجام می شود. مبدل های حرارتی استیل در اندازه های مختلف تولید می گردد. این محصول با بازدهی بسیار بالایی داشته و با توجه به جنس آن طول عمر مناسبی دارد. از این محصول در شیلات ها ، آکواریم ها و …. نیز مورد استفاده قرار می گیرد.

صاف
SKU Stainless-Steel-Heat-Exchanger دسته بندی : برچسب ها : , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

توضیحات

مبدل حرارتی استیل چیست و چه کاربردی دارد؟

مبدل حرارتی استیل چیست و چه کاربردی دارد ؟ یکی از مهم ترین و پر کاربرد ترین تجهیزات انتقال حرارت مبدل حرارتی است. این محصول دارای کارکرد بسیار ساده‌ای است. می‌توان گفت در تمامی بخش‌های صنعت کاربرد دارد. این محصول در موتورخانه‌های گرمایشی برای انتقال حرارت و تامین آب گرم نیز مورد استفاده قرار می‌گیرد.

روش عملکرد این محصول به این صورت است که یک سیال با دمای بالاتر وارد سیستم می‌شود و یک سیال دیگر در بخش دیگر به سیستم وارد می‌شود. در راستای تماس این دو سیال با هم انتقال حرارت انجام می‌شود. مبادله کن‌های حرارتی استیل در اندازه‌های مختلف تولید می‌گردد. این محصول توجه به جدول بازدهی که دارد، طول عمر بالاتری نسبت به مبدل‌های حرارتی مسی دارد. از این محصول در شیلات ، آکواریم ها و …. نیز استفاده می‌کنند.

مبدل حرارتی استیل

مبدل حرارتی پوسته و لوله، همانطور که از اسمش مشخص است از 2 بخش اصلی تشکیل شده است :

  1. پوسته یا همان بدنه اصلی مبدل را طبق استاندارد از جنس‌های مختلف می‌توان تولید کرد.
  2. لوله‌های مبدل که به صورت‌های مختلف در بدنه یا همان shell قرار می‌گیرد.

مبدل حرارتی از بخش های دیگری مثل اتصالات ، نازل ها ، در صورت نیاز کلگی های مبدل تشکیل شده است. مبدل حرارتی پوسته و لوله طبق استاندارد TEMA ( tublar exchanger manufacturers association) طراحی و تولید می‌شوند.

جنس بدنه و لوله‌های مبادل‌های استیل

مبدل حرارتی پوسته و لوله با استفاده از متریال مختلف طبق شرایط سیستم طراحی و تولید می گردد. در انتخاب جنس بدنه و لوله‌ها  در حالت کلی و عمومی تنها یک پارامتر تاثیر دارد آنهم نوع سیال است. با توجه به میزان اسیدی یا بازی بودن سیال ورودی و خروجی در مبدل تعیین می‌شود.

در مبدل های می توان از آلیاژ استنلس استیل استفاده کرد. مبدل های حرارتی استیل با آلیاژ های استیل با کلاس 304 ، 310 ، 316 تولید می گردد. برای انتخاب سایز و جنس لوله انتقال حرارت و واکنش لوله ها در مقابل سیال نیز مورد نظر قرار می گیرد. می توان از لوله های فین دار استفاده کرد. لوله های فین دار می تواند معمولا برای اواپراتور ها استفاده می شود که شامل افزایش بازدهی انتقال حرارت می گردد.

مشخصات فنی انواع مبدل های حرارتی استیل

مبدل حرارتی استیل کلیک صنعت توسط کلیک صنعت دارای مشخصات زیر می باشد و در نمونه های دیگر نیز متناسب با نیاز شما قابل تولید می باشد :

  • پوسته این محصول از جنس آلیاژ استنلس استیل 304 یا 316 تولید می گردد .
  • لوله های داخل تک پاس است .به مبدل های های حرارتی تک پاس مبدل های E-type نیز می گویند. مبدل های حرارتی استیل قابل در تولید در نمونه های U-type  که لوله ها به صورت رفت و برگشت قرار می گیرد نیز هست.
  • اتصالات از نوع NPT رزوه ای است . اتصالات رزوه ای یا همان threaded fittings در کلاس های 2000،3000،6000 تولید می شوند که باتوجه به شرایط سیستم و طراحی برای ساخت مبدل قابل استفاده است.
  • این محصولات قابل اتصالات به انواع دیگ و فیلتر شنی و تجهیزات دیگر موتور خانه است.
  • برای فشار کاری 10 بار تولید می گردد ( قابلیت ساخت برای فشار های بالاتر و دیگر سیستم ها نیز می باشد) .
  • این محصول از طرفیت 20 تا 200 کیلووات تولید می شود.
  • سطح حرارتی این مبدل ها فوت مربع می باشد.
  • مبدل های حرارتی استیل فضای کمتری را نسبت به نمونه های مسی اشغال می کند.

نقشه مبدل حرارتی استیل استخر

شما می توانید یک نمای کلی از نقشه مبدل حرارتی استخر که با استفاده از نرم افزار های مهندسی در گروه کلیک صنعت تهیه شده است مشاهده نمایید.

نقشه مبدل حرارتی استیل
نقشه دوبعدی مبدل حرارتی استیل را می توانید در شکل زیر مشاهده نمایید.

قیمت مبدل حرارتی استیل

در ساخت و تولید مبدل‌های حرارتی پارامترهای مختلفی روی قیمت تاثیر گذارند. روش‌های طراحی ، مواد اولیه مرغوب و مناسب ، روش‌های تولید که شامل جوشکاری ، مونتاژ و …. است، تاثیر بسیار زیادی روی قیمت دارند. حتی نوع و جنس اتصالاتی که به بدنه مونتاژ می‌شوند نیز یکی از عواملی است که روی قیمت تاثیر گذارند.

شما می توانید برای طراحی ، ساخت و فروش تمامی مبدل‌های حرارتی و تجیهزات انتقال حرارت با مشاوران ما تماس بگیرید.

مبدل حرارتی استیل اسپانیایی فلنجی

یکی از انواع مبدل‌های حرارتی استخر مبدل‌های طرح اسپانیایی فلکسینوکس است. مبدل های حرارتی اسپانیایی که دارای یک بدنه اصلی و دو عدد کپ هستند. این کپ‌ها یا همان head ها از طریق فلنج به بدنه متصل شده‌اند. مبدل حرارتی اسپانیایی از نوع مبدل‌های آب به آب است . یعنی ورودی قسمت پوسته و لوله هر دو آب هستند. ورودی آبگرم را می‌توان روی پوسته یا لوله تنظیم کرد. این مبدل از نوع مبادله کن‌های حرارتی پوسته و لوله است.

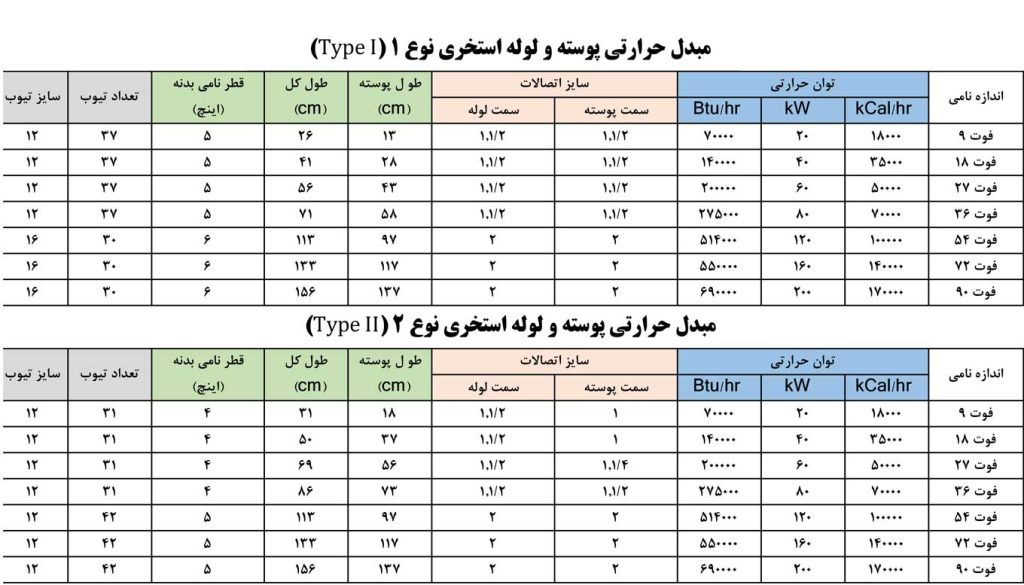

جدول مشخصات مبدل حرارتی استیل استخر

در جدول زیر، مشخصات مختلف مبدلهای حرارتی استیل به طور کامل آورده شده است. مانند قطر ، طول و سایز اتصالات. باید دقت داشته باشید که این اطلاعات بر مبنای دمای ورودی از قسمت دیگ به میزان 90 درجه سانتیگراد است. در صورتی که دمای ورودی دیگ کمتر باشد ، باید ضریب اصلاح در این مبدل های حرارتی در نظر گرفته شود.

فوتظرفیت تبادل حرارتی مبدل حرارتی استیلسایز اتصالاتطول قطرقیمت
کیلو کالریکیلو واتBtu/h
9180002070000126131,050,000
183500040140000141132,100,000
275000060200000162133,100,000
367000080275000182134,200,000
541000001205140002105164,900,000
721400001605500002136166,600,000
901700002006900002166168,200,000

شکل زیر ، توان حرارتی انواع مبدل های حرارتی استیل ساخته شده توسط گروه صنعتی کلیک صنعت را برای دماهای ورودی متفاوت برای مبدل های حرارتی 20 تا 200 کیلووات نشان داده است. مثلا برای مبدل حرارتی 200 کیلووات یا همان 90 فوت، توان حرارتی برای دمای ورودی از دیگ 50 درجه سانتیگراد برابر با 140 کیلووات خواهد بود.

جدول اصلاح توان مصرفی مبدل های حرارتی
جدول اصلاح توان مصرفی مبدل های حرارتی

سوالات متدوال در مورد انواع مبدل حرارتی پوسته و لوله

مبدل حرارتی مسی بهتر است یا استیل؟

مبدل حرارتی مسی از لحاظ انتقال حرارت بهتر از استیل عمل می‌کند. ولی در صورت که بخواهید از این تجهیزات برای استخری استفاده کنید که در آن از کلر بالایی استفاده می‌شود، عمر مبادل کننده حرارتی از جنس استیل بیشتر خواهد بود.

جوشکاری مبدل های حرارتی استیل به چه روشی است؟

مبدل های استیل از آلیاژ فولاد ضد زنگ تولید می گردد. مشخصه مواد اولیه این محصولات معملا از نوع 304 می باشد، اما در صورت نیاز از نوع 316 نیز می توان استفاده کرد. در تمامی تجهیزات انتقال حرارتی که از جنس استنلس استیل تولید می شوند برای مونتاژ و ساخت از روش جوشکاری TIG یا جوش آرگون استفاده می شود. در این روش جوشکاری جنس الکترود از جنس بدنه محصول می باشد. این روش از نوع قوس دستی می باشد که از گاز تنگستن یا بی اثر استفاده می شود.

مبدل چگونه کار می‌کند؟

آب استخر به مبدل وارد می‌شود و از طرفی دیگر آب دیگ به مبدل منتقل می‌شود و باعث گرمایش آب استخر می‌شود.

تفاوت بین مبدل حرارتی مسی و استیل در چیست؟

یکی از مشهود ترین تفاوت های بین این دو متریال ، در سرعت انتقال حرارت آنهاست. در اندازه‌های برابر مبدل حرارتی مسی بازده بالاتری دارد.

تفاوت مبدل حرارتی صفحه ای با مبدل پوسته ولوله ؟

  1. فشرده بودن و کوچک بودن مبدل های حرارتی صفحه ای سبب ایجاد صرفه جویی 80% می‌شود.
  2. مبدل صفحه ای مساحت کم تری برای اتلاف حرارت نسبت به مبدل پوسته ولوله دارد.
  3. انعطاف پذیری مبدل صفحه ای نسبت به پوسته ولوله

برای خرید از سایت اینترنتی ما ، به سایت تجهیزستان مراجعه کنید!

برای دریافت اطلاعات درباره مبدل حرارتی مسی کلیک کنید.

توضیحات تکمیلی

سطح حرارتی

9 فوت مربع, 18 فوت مربع, 27 فوت مربع, 36 فوت مربع, 54 فوت مربع, 72 فوت مربع, 90 فوت مربع

ضخامت لوله استیل

1 میلیمتر

2 دیدگاه برای مبدل حرارتی استیل

  1. محمد صالح

    من برای استخر خریداری کردم واقعا راضی بودم ممنونم از مجموعه خوبتون

    • hr.azarshab

      درود بر شما آقای عبدالهی! بسیار لطف دارید

  2. مرتضی حسینی

    ببخشید این محصولاتتون به درد موارد غذایی هم میخوره؟

    • hr.azarshab

      بله برای محصولات غذایی هم استفاده می‌شه ولی باید از داخل purge بشه موقع جوشکاری
