منبع انبساط بسته

توضیحات

منبع انبساط بسته از جمله تجهیزاتی است که برای ایجاد فشار مساعد بر روی تجهیزات مختلف در تاسیسات مکانیکی به خصوص دیگ مورد استفاده قرار می‌‌گیرد. وظیفه منبع انبساط در واقع جلوگیری از صدمات ناشی از انبساط حرارتی یا برودتی در سیستم مکانیکی است.

در این مقاله درباره منابع انبساط به صورت کامل توضیح داده‌ایم و استاندارد مربوط به آن و نحوه نصب و راه اندازی را بررسی کرده‌ایم. برای دیدن مطلب در مورد منبع انبساط باز می‌توانید روی این لینک کلیک کنید!

منبع انبساط بسته چیست و چگونه کار می‌کند؟

منبع انبساط بسته یکی از مهم‌ترین تجهیزات موتورخانه است که کاربرد بسیار ویژه‌ای در زمینه تنظیم فشار سیستم و جلوگیری از صدمات ناشی از انبساط و انقباض آب را دارد.  مخزن انبساط تحت فشار در انواع مختلفی تولید می‌گردد. کلیک صنعت یکی از تولید کنندگان مخزن انبساط تحت فشار است. منابع انبساط بسته می‌تواند به صورت تیوبی، دیافراگمی یا با استفاده از سیستم ازت باشد. در این مقاله منابع انبساط نوع نیتروژنی یا ازت را توضیح داده‌ایم.

مخزن انبساط در کل به دو دسته باز و تحت فشار تقسیم می‌شود. از موارد بسیار تاثیرگذار کاهش فشار سیستم از انبساط آب در درون لوله‌ها است. منبع انبساط باز را می‌توان از مواد مختلفی تولید کرد. ورق گالوانیزه، آلومینیوم، فایبرگلاس و پلی اتیلن از موادی هستند که در تولید منبع انبساط باز به کار گرفته می‌شود.

منبع انبساط بسته با ازت

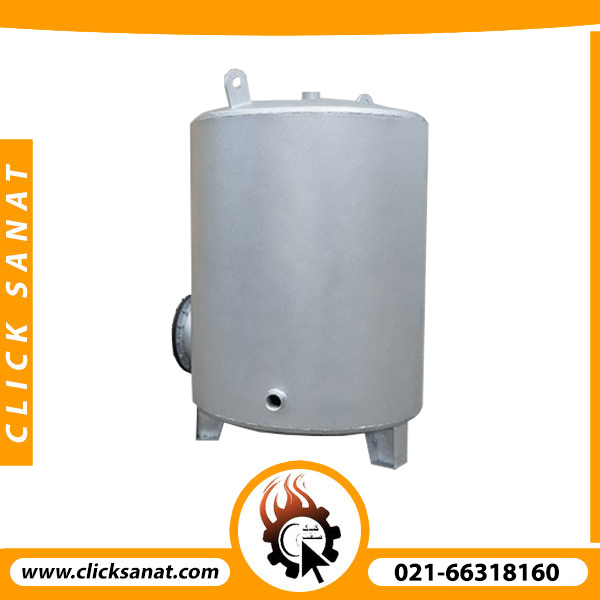

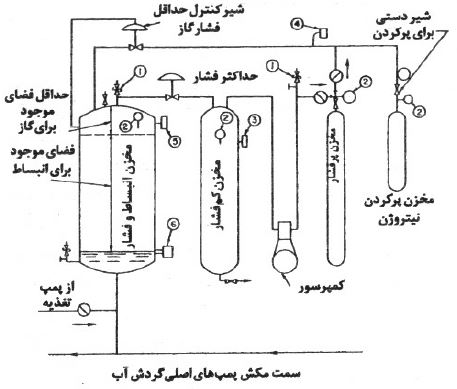

منبع انبساط بسته با گاز ازت یکی از پرکاربرد ترین تجهیراتی است کهبرای کنترل فشار و صدمات ناشی از انبساط در سیستم تاسیسات مکانیکی به کار می‌بریم. این مخزن همراه با گاز ازت کار می‌کند. در منبع با گاز ازت ۲ عدد منبع داریم که یکی مخزن فشار و دیگری منبع انبساط است. معمولا گاز ازت در فشار ۱۰۰ بار در مخزن اولیه قرار دارد که طی دو مرحله تقلیل فشار وظیفه کنترل فشار حد پایین در مخزن انباسط بسته را به عهده دارد.

مخزن دیگر مخزن با فشار کم است یا همان منبع انبساط بسه. آب پس از انبساط وارد این مخزن می‌شود و حدود آب و فشار آن با شیرهای مختلف کنترل در آن‌ها ثابت می‌ماند. هنگام ورود آب حجم مخزن کاهش می‌یابد و گاز ازت به سمت منبع کم فشار حرکت میکند. این حرکت باعث عدم کاهش آسیب رسیدگی به لوله‌ها می‌شود.

جنس منبع انبساط بسته

منبع انبساط بسته را می‌توان با متریال های مختلفی تولید کرد. انتخاب نوع متریال این مخازن طبق استاندارد ASTM است. می‌توانید از ورق های فولادی سیاه , گالوانیزه و یا حتی استیل نیز استفاده نمود. وقتی از ورق های فولادی سیاه می‌کنید بهتر است مخزن ر از داخل اپوکسی کنید و بیرون را رنگ آمیزی.

در استفاده از ورق گالوانیزه نیازی به اپوکسی نمی باشد اما اپوکسی موجب افزایش عمر مخزن شما می‌شود. استفاده از ورق گالوانیزه در تولید این محصول طبق استاندارد مردود است. ورق گالوانیزه می‌تواند باعث بالا رفتن عمر این مخازن شود. در برخی پروژه‌ها هم از استیل ضد زنگ برای تولید منبع انبساط بسته استفاده می‌کنند.

طراحی منبع انبساط بسته

یکی از موارد بسیار تاثیر گذار در تولید منابع انبساط در خطوط تاسیسات مکانیکی طراحی منبع انبساط بسته شامل فشار طراحی، حجم مخزن و ویژگی‌های مکانیکی مانند ضخامت است. از آن جایی که این مخازن از نوع مخازن تحت فشار هستند، طراحی این مخازن طبق استاندارد ASME Sec viii div1 صورت می‌گیرد.

شما می‌توانید ضخامت ورق، میزان فشار سیستم و تمامی پارامترهای مورد نیاز خود را در طراحی پیاده و تولید نمایید. پارامترهای طراحی یکی از تاثیرگذارترین نکات در عمر مخازن شما است. شرکت کلیک صنعت برای طراحی از نرم افزارهایی مهندسی SolidWorks ،inventor، PVElite و دیگر نرم‌افزارها به کار می‌گیرد.

ضخامت بدنه مخزن

ضخامت بدنه مخزن یکی از پارامتر های بسیار مهمی می باشد. تاثیر قابل توجه ضخامت بدنه در عمر مخزن می باشد. ضخامت توسط فرمول‌های ASME یا دیگر استانداردها تعیین می‌شود. با توجه به شرایط کاری و مورد نیاز شما تعیین می‌گردد.

در مخازن انبساط تحت فشار که در موتورخانه و سیستم های ساختمانی به کار می‌رود ضخامت بدنه از ۲ میلیمتر شروع می‌شود. اما در بخش‌های مهم که این محصول در خطوط تاسیسات مکانیکی حائز اهمیت است محصول باید طراحی شود.

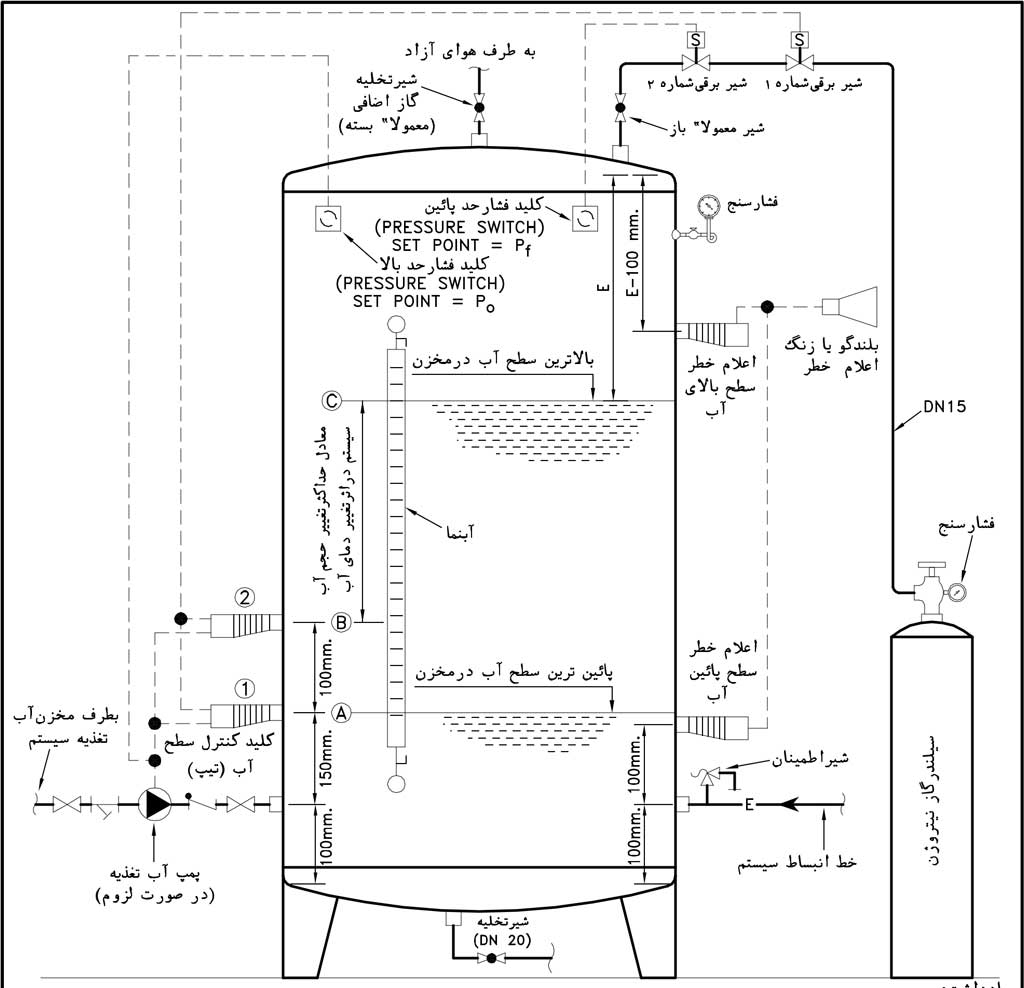

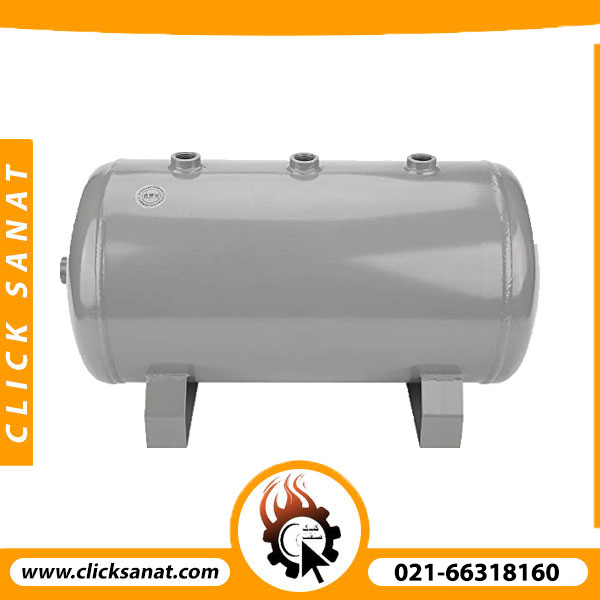

اتصالات روی مخزن

بوشن های ورود و خروجی آب , اتصالات برای نصب فشار سنج و نصب شیر اطمینان از جمله نازل های این مخزن هستند. در صورت نیاز یک فلنج مناسب برای بخش hand hole یا man hole روی مخزن تعبیه می‌گردد تا در صورت نیاز برای بازبینی یا برخی تعمیرات دوره‌ای مورد استفاده قرار گیرد.

گاز ازت چیست ؟

ازت یک نوع گاز از گروه غیر فلزات است و همان N2 نیتروژن است و دارای بار الکترون -3 است. گاز ازت به خاطر اینکه شبیه به گازهای بی اثر است و واکنش پذیری کمتری دارد. در صنعت کاربردهای بسیار گسترده‌ای دارد که از جمله آنها به موارد زیر اشاره می‌کنیم:

• صنایع غذایی
• لاستیک سازی
• صنایع پزشکی و جراحی
• شیمی و فرایندها
• کاربرد در تاسیسات مکانیکی

منابع انبساط تحت فشار قابل تنظیم

منبع انبساط تحت فشار در دو نوع قابل تنظیم دیافراگمی و تیوبی تولید می گردد. منابع تیوبی و دیافراگمی کارکرد مشابهی دارند. به این صورت که در منبع دیافراگمی آب وارد مخزن می‌شود. با بالا رفتن حجم آب دیافراگم داخل منبع حرکت می‌کند و موجب مهار فشار آب می‌شود. در منبع تیوبی آب وارد تیوب می‌شود سپس فضای خالی داخل مخزن با تیوب پر می‌شود. در این مقاله فقط اشاره‌ای کوتاه به این مخازن کرده‌ایم.

کاتالوگ مخازن انبساط تحت فشار

شما می توانید برای دریافت کاتالوگ انواع مخازن با حجم و سایز مختلف با ما تماس بگیرید.

قیمت منابع انبساط تحت فشار

قیمت منبع انبساط تحت فشار که در کلیک صنعت تولید می‌گردد باتوجه به پارامتر های طراحی و تولید مشخص می‌شود. اولین موضوع تاثیرگذار در قیمت مواد اولیه در تولید این محصول است. ضخامت ورق و نوع ورق در این مخازن اصلی‌ترین بخش قیمت گذاری است.

ساخت منابع انبساط تحت فشار Close Expansion Tank

مخازن تحت فشار با متریال و مواد مختلف در انواع مختلف تولید می‌گردد. یکی از انواع آن منبع تحت فشار پلی اتیلنی است. مخزن های پلی اتیلنی از جنس پلی اتیلن تولید می‌شوند. در حجم‌‎های مختلف تولید می‌گردد.

اتلاف انرژی یکی از مواردی است که در این محصولات بسیار قابل توجه است. برای جلوگیری از اتلاف انرژی می‌توانید عایق کاری نمایید. در مخازن پلی اتیلنی این محصولات به صورت لایه بندی با فوم تولید می‌گردد. در بعضی مخازن حتی ۴ لایه فوم هم نیز تولید می‌شود.

منبع انبساط نیتروژنی چیست؟

شاید اسم منبع انبساط بسته نیتروژنی به گوش شما آشنا باشد. برای خیلی از مشتریان عزیز ما سوال پیش می‌آید که منبع انبساط نیتروژنی با بقیه منابع انبساط چه تفاوتی دارد و چگونه کار می‌کند. منبع انبساط نیتروژنی همان منبع انبساط تحت فشار است که در اصطلاح با گاز ازت کار می‌کند.

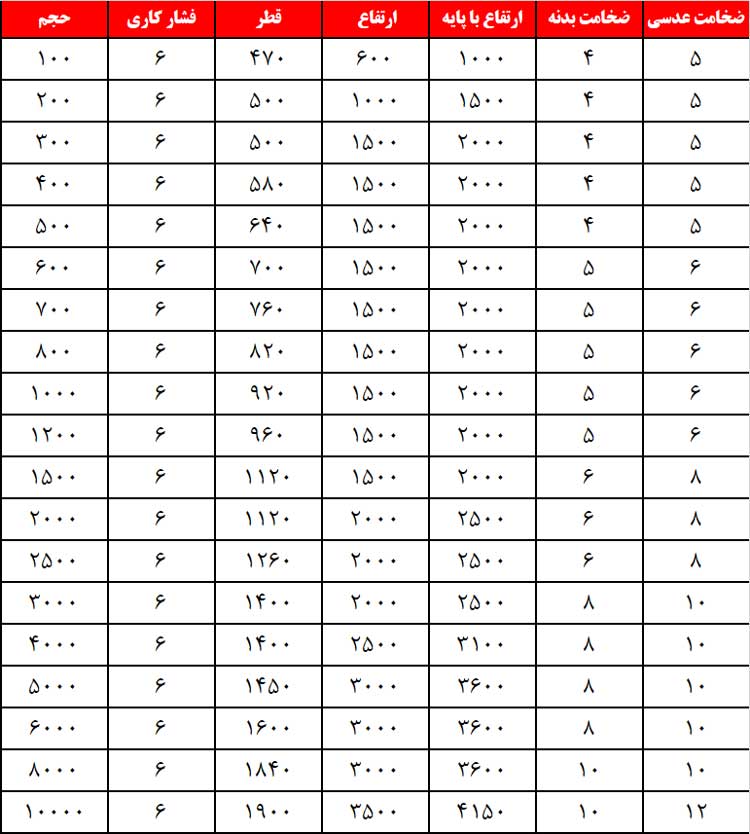

جدول مشخصات مخازت انبساط تحت فشار با گاز ازت

مزایای منبع انبساط بسته تحت فشار

• می‌توان این منبع را در شرایطی که دمای اب خیلی بالا است به کار برد.
• این منبع باعث صرفه جویی در حامل‌های انرژی می‌شود
• چون ارتباطی با هوای آزاد ندارد و فشار آن توسط یک گاز بی اثر تامین می‌شود، می‌توانیم ازآن در هر جایی از ساختمان استفاده کرد

نکاتی درباره کاربرد مخزن انبساط تحت فشار یا باز

• منبع انبساط باز در محیط های خیلی سرد امکان یخ زدگی دارد
• زمانی که نیاز است فشار کاری موتورخانه بالا باشد باید از منبع انبساط تحت فشار استفاده کرد.
• درمکان هایی که دسترسی به پشت بام امکان پذیر نیست نمیتوان از منبع انبساط باز بهره برد.
• اتلاف حرارتی در منبع انبساط باز از سیستم تحت فشار بسیار بیشتر است.

سوالات متداول در مورد منبع انبساط

در این قسمت به برخی از سوالات در زمینه مخازن انبساط بسته پاسخ داده‌ایم. همچنین با مراجعه به مطلب نحوه راه اندازی منبع انبساط بسته می‌توانید جزئیات بیشتر در مورد منابع انبساط بسته را مطالعه کنید!

فشار کاری سیستم در مخازن انبساط تحت فشار باید چقدر باشد؟

یکی از سوالات متداول مشتریان در مورد فشار کاری منابع انبساط تحت فشار است. فشار کاری در سیستم‌های گرمایشی با توجه به نوع دیگ آبگرم مشخص می‌شود. در صورتی که دیگ شما از نوع چدنی باشد باید فشار زیر 3 بار باشد. اما در صورتی که دیگ فولادی باشد فشار بالاتر از 3 بار را هم در نظر می‌گیرند.

تعادل در منابع انبساط تحت فشار چگونه انجام می‌شود ؟

تعادل یکی از مهم‌ترین بخش هایی است که در منبع انبساط ایجاد می‌گردد. این تعادل در مخازن انبساط تحت فشار با گاز ازت انجام می‌شود. این مخزن از 2 بخش آب و گاز تشکیل می‌شود. هنگامی که آب داغ وارد سیستم می‌شود فشار گاز نیتروژن بالا می‌رود. پس از افزایش فشار مخزن نیتروژن، فضای لازم برای آب داغ در سیستم ایجاد می‌شود. این فضا برای آب داغ مانع از خرابی و فشار در لوله‌ها بر اثر انبساط می‌شود.

مخازن انبساط تحت فشار دارای چند اتصال هستند؟

1. ورودی آبگرم
2. اتصال به مخزن نیتروژن
3. نصب شیر اطمینان
4. محل قرار گیری ترمومانومتر
5. دو عدد بوشن برای نصب آبنما
6. یک عدد بوشن برای تخلیه مخزن
