لولاس هدر هیدرولیک سپراتور یکی از تجهیزاتی است که در صنایع مختلف گرمایشی برای بالا بردن مقدار بازدهی یک سیستم به کار می‌رود. در خیلی از سیستم‌های گرمایش مقدار آب موجود در سیستم بسیار کم است. لذا در این مواقع استفاده از low loss header به شدت توصیه می‌شود. در این قسمت به توضیحی در مورد انواع سیستم‌هایی که low loss header در آن کاربرد دارد آورده‌ایم.

توضیحات

لولاس هدر هیدرولیک سپراتور یکی از تجهیزاتی است که در صنایع مختلف گرمایشی برای بالا بردن مقدار بازدهی یک سیستم به کار می‌رود. در خیلی از سیستم‌های گرمایش مقدار آب موجود در سیستم بسیار کم است. لذا در این مواقع استفاده از low loss header به شدت توصیه می‌شود. در این قسمت به توضیحی در مورد انواع سیستم‌هایی که low loss header در آن کاربرد دارد آورده‌ایم.

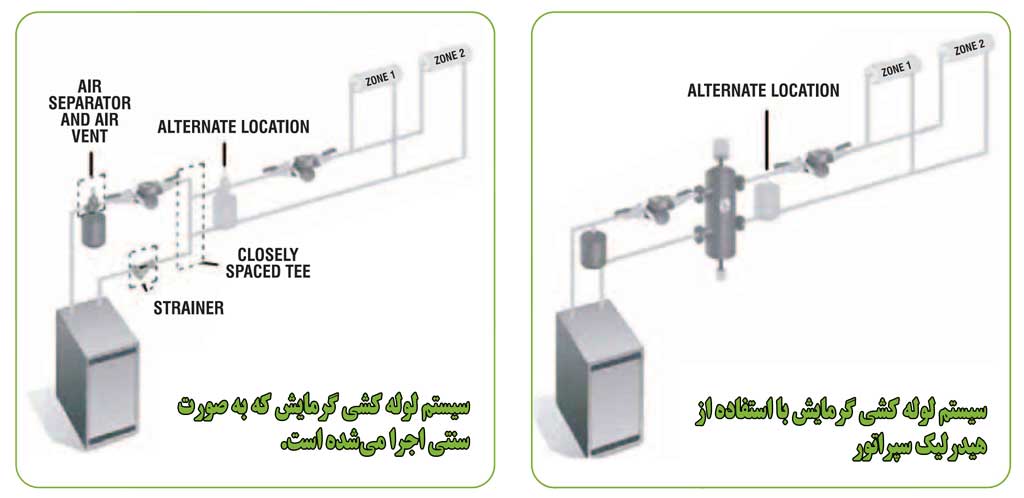

لولاس هدر هیدرولیک سپراتور در مدار
لولاس هدر هیدرولیک سپراتور در مدار و طریقه نصب آن نسبت به روش قدیمی سیستم گرمایش

لولاس هدر هیدرولیک سپراتور چگونه کار می‌کند؟

لولاس هدر هیدرولیک سپراتور مدارهای اولیه و ثانویه را مانند عملکرد یک سه راهی نزدیک به هم جدا می کند، که معمولاً در لوله کشی اولیه و ثانویه سنتی دیده می‌شود. با این حال، جداکننده هیدرولیک به غیر از عمل جداسازی مدارها، وظیفه دیگری را نیز به عهده دارد. این محصول مهندسی شده همچنین به عنوان جداکننده هوا و ذرات جامد عمل می‌کند.

این مخزن به گونه ای طراحی شده است که یک ناحیه با سرعت کم ایجاد می کند که به هوا اجازه می‌دهد تا به بالا برود و رسوبات به پایین فرو روند. لذا در قسمت بالا یک ایرونت برای هواگیری و در قسمت پایین یک شیر جهت تخلیه وجود دارد. در این قسمت سه مسیر کلی که در هیدرولیک سپراتور وجود دارد را توضیح می‌دهیم.

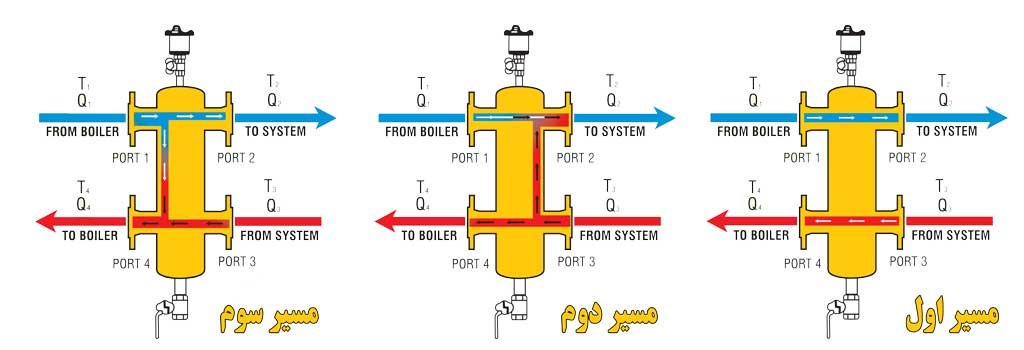

مسیرهای مختلف در لولاس هدر هیدرولیک سپراتور
مسیرهای مختلف در لولاس هدر هیدرولیک سپراتور را در یک مدار گرمایش نشان می‌دهد.

مسیر اول لولاس هدر هیدرولیک سپراتور:

در مسیر اول گذر دبی در خط رفت برابر با دبی در خط برگشت است. در این حالت نمونه از حالتی را داریم که دمای رفت در قسمت دیگ با دمای برگشت در قسمت دیگ برابر است. در این حالت دمای ورودی اول و دوم تقریبا یکی است.

شرایطی شبیه به همین در قسمت ورود و خروج شماره ۳ و ۴ اتفاق می‌افتد. یعنی دمای برگشت از سمت دیگ تقریبا برابر با دمای ورودی به دیگ است. در شرایطی شبیه به این اختلاط در لولاس هدر در کمترین حالت خود است.

مسیر دوم شکل بالا وسط:

مقدار گردش آب در مسیر برگشت بیشتر از مقدار گردش آب خروجی از دیگ است. در این حالت مقدار دبی اضافی از طریق پورت ۳ به پورت ۲ بر‌می‌گردد. در این حالت دمای خروجی به سمت مصرف کننده‌ها دیگر برابر با دمای خروجی دیگ نیست. دلیل این امر به خاطر اختلاط سیال برگشت و رفت به سمت مصرف کننده است.

در واقع مقداری از دبی برگشتی از سمت مصرف کننده از ورودی شماره ۳ با خروجی از دیگ در ورودی شماره یک مخلوط می‌شود. لذا دمای خروجی به سمت سیستم از دمای دیگ کمی پایینتر است. یعنی T2 از T1 کمی کمتر است ولی مقدار دبی عبوری بیشتر است.

مسیر سوم:

در حالت سوم مقدار دبی عبوری به سمت دیگ بیشتر از مقدار دبی گردش شده برای مصرف کننده‌ها است. این نیز نمونه‌ای دیگر از دبی غیر متعادل است. در این حالت مقدار نیاز برای سیستم کمتر از حالتی است که دیگ تامین می‌کند. مقداری از دبی برگشتی از مصرف کننده که با Q3 مشخص شده است، با مقدار برگشتی از دیگ مخلوط می‌شود. لذا دمای خروجی از دیگ بیشتر از حالت عادی است.

مزایا، خصوصیات و عملکردهای مربوط به لولاس هدر هیدرولیک سپراتور

  • به صورت هیدرولیک مسیررهای مربوط به مصرف کننده و دیگ را جدا می‌کند.
  • هوا را از سیستم به صورت طبیعی جدا می‌کند.
  • مواد زائد موجود در سیستم را جدا سازی می‌کند.
  • لوله کشی را ساده‌تر می‌کند طوری که اتصالات کمتری نیاز داشته باشد.
  • لوله کشی را ساده‌تر می‌کند و نصب سیستم بسیار ساده‌تر است.
  • استرینر، ونت و ایر سپراتور را از مسیر حذف می‌کند.
