فیلتر شنی فلزی چیست و چه کاربردی دارد؟

فیلتر شنی فلزی یکی از اجزای مهم و کلیدی تصفیه خانه است . این فیلتر ها به شکل مخازنی عمودی با پایه هستند و با سیلیس پر می‌شوند و در انتها دارای نازل هایی هستند که از خروج سیلیس ها جلوگیری می‌کند . اساس کار این فیلتر‌ها به این صورت است که فیلتر را با سیلیس و شن پر می‌کنند .

جریان آب ، که با استفاه از پمپ در کل سیستم گردش دارد ، بعد از عبور از فیلتر و منافذ شن و سیلیس کدورت و ذرات معلق در آن را تا سایز  50 میکرومتر تصفیه میکند. کاربرد این فیلتر ها در استخر ها و تصفیه خانه‌های فاضلابی و صنعتی است و جنس آن ها هم معمولا از فولاد ، بتن ، فایبرگلاس و … است .

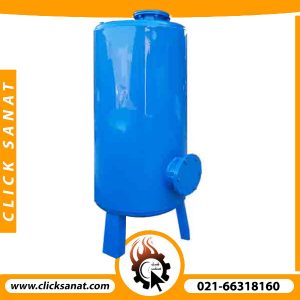

فیلترشنی فلزی

فیلتر شنی فلزی گالوانیزه یا سیاه

گروه تولیدی کلیک صنعت ، فیلترهای شنی را بسته به نوع کارکرد ، از ورق گالوانیزه یا ورق سیاه می‌سازد . البته طراحی فیلتر شنی بر اساس فشار و میزان پوسیدگی یا corrosion allowance صورت میگیرد و طبق استانداردهای متفاوت مانند ASME/Sec.VIII/Dev.1 انجام می‌شود. برای فیلتر‌‌های کوچکتر، معمولا از ورق گالوانیزه گرم ایرانی استفاده می‌شود. این ورق از فولاد ST37 که درحوضچه‌های روی یک پوشش روی آن داده شده است درست شده است. و تا ضخامت حدودی 50 الی 70 میکرومتر گالوانیزه می‌شود .



















View this post on Instagram



A post shared by ClickSanat (@clicksanat)

استفاده از ورق سیاه ، برای فیلترهای پر فشار و یا فیلترهایی که قطر بالاتری دارند بسیار توصیه می‌شود. چرا که جوشکاری ورق سیاه بسیار بهتر صورت می‌پذیرد و همچنین مقاومت ورق بعد از گالوانیزه شدن کمی پایین می‌آید. برای جلوگیری از خوردگی ورق سیاه بعد از ساخت ، از چسب یا رنگ اپوکسی در داخل آن استفاده می‌کنند. این رنگ بعد از هر چند سال باید دوباره احیا شود. و معمولا خارج بدنه مخزن را هم با رنگ پاششی می‌پوشانند .

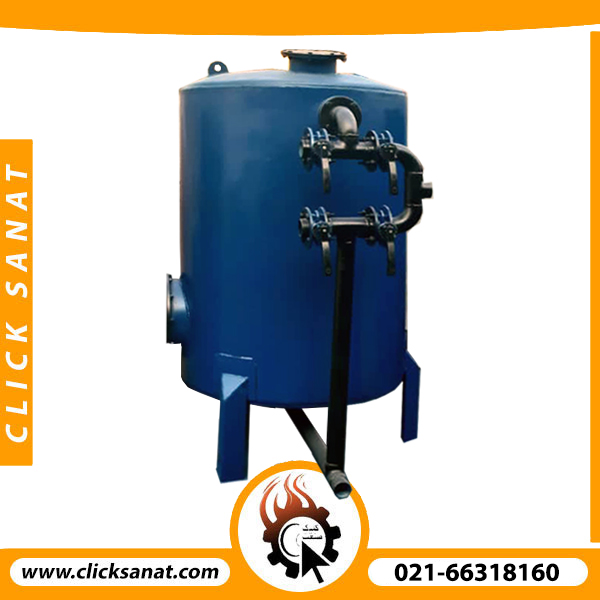

فیلتر شنی صنعتی

کاربردهای فیلترشنی

از کاربردهای فیلترشنی می‌توان به استفاده در استخرهای شنا، صنایع شیمیایی، نساجی، غذایی، رنگ، فولاد و فلزات ، لاستیک و پلاستیک و تصفیه خانه‌های آب و فاضلاب ، نیروگاه ها ، پتروشیمی و پالایشگاه ها اشاره کرد. یکی از کاربردهای اصلی فیلتر شنی، استفاده از این محصول در سیستم تصفیه خانه پروش ماهی است.

فیلتر شنی چگونه باعث بهبود یک مجموعه پرورش ماهی می‌شود؟

بسیاری از محل‌هایی که در آن پروش ماهی صورت می‌گیرد، به دلیل وجود فضولات ماهی به مرور زمان غلظت نیترات آب را بالا می‌برد. این فرآیند که باعث می‌شود مواد نیترات دار همینطور بیشتر در آب حل شوند، با استفاده از فیلتر شنی در سیستم گردش آب پرورش ماهی قابل زدودن است. به این صورت که اولا باعث زدودن فضولات موجود در آب می‌شود و سپس با عمل بک واش و خارج کردن آب از داخل استخر و اضافه کردن آب جدید، در واقع غلظت آب را پایین می‌آوریم.

اجزای فیلتر شنی فلزی

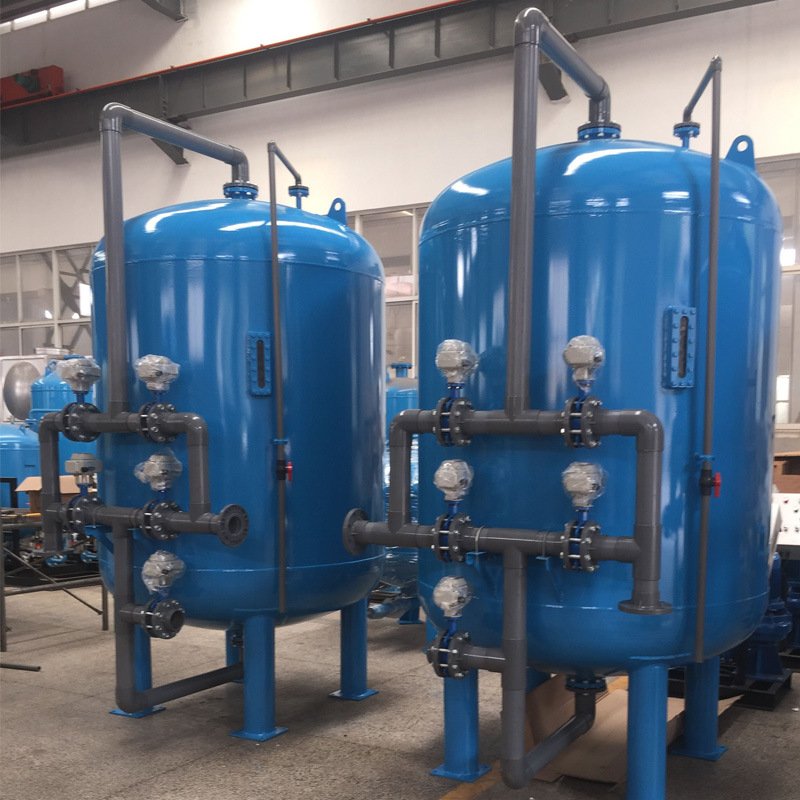

در شکل بالا دو فیلتر شنی صنعتی را ملاحظه می‌کنید که دارای اجزای مختلفی است :

  • بدنه مخزن، جز اصلی فیلتر مخزن آن است که از دو عدسی در بالا و پایین به آن جوش خورده است .
  • جز دیگر این فیلتر‌ها پایه‌های آن است که به دلیل پر شدن فیلتر توسط سیلیس و آب و سنگین شدن آن از اهمیت بالایی برخوردارند . معمولا درسایز‌های کوچک 10 درصد وزن مخزن در سه پایه زیر مخزن جوش داده می‌شود و در مخزن‌های بزرگ تر ، 5 درصد وزن مخزن در چهار پایه زیر مخزن جوش داده می‌شود .
  • فلنج‌های ورودی (که در بالای فیلتر قرار دارد) و فلنج‌های خروجی (که در پایین بغل فیلتر قرار دارد) برای وارد و خارج کردن سیلیس‌ها در فیلتر .
  • شیرآلات جهت کنترل سیستم فیلتراسیون و بک واش : چهار عدد شیر ربع گرد برنجی که به صورت ضربدری باز و بسته می‌شوند. در صورت باز بودن شیرهای بالا راست و پایین چپ عمل فیلتراسیون و در صورت باز بودن شیرهای بالا چپ و پایین راست عمل بکواش اتفاق میوفتد .
  • لوله جهت لوله کشی‌های سیستم فیلتراسیون ، بک واش و پمپاژ

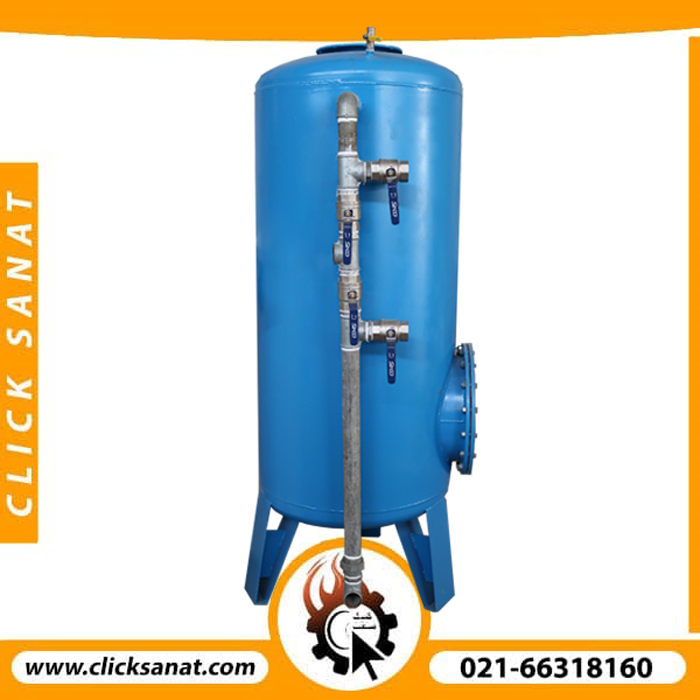

لوله کشی فیلتر شنی

در ویدیوی زیر یک تصفیه خانه استخر ساخته و اجرا شده توسط گروه کلیک صنعت را مشاهده می‌کنید . که تمامی لوله کشی‌ها ، پمپ‌ها ، سیستم تصفیه ، بک واش و … را به نمایش گذاشته شده است . شما می‌توانید با تماشای این ویدیو به طور کامل طرز کار یک فیلتر شنی را ملاحظه کنید . لوله کشی ها میتواند فلزی و یا از جنس UPVC باشد . در لوله کشی فلزی تا سایز 2 اینچ از لوله و اتصالات دنده ای گالوانیزه استفاده می‌شود و از 3 اینچ به بعد از لوله و اتصالات جوشی استفاده می‌شود .

بک واش فیلترهای شنی

پس از مدتی کار کرد فیلتر منافذ آن مسدود می‌شوند . برای شست و شوی سلیس فیلتر و باز شدن منافذ آن از سیستم بک واش استفاده می‌کنند . در سیستم بک واش فیلتر با تغییر وضعیت شیر‌های روی فیلتر جریان عبوری از فیلتر عوض می‌شود و آب از پایین وارد فیلتر می‌شود و در جهت خلاف جریان همیشگی به سمت بالا رفته و از آن خارج می‌شود و در مکانی خارج از سیستم مانند باغچه و یا جوی تخلیه می‌شود . این جریان باعث شستن گل و لای و ذرات معلق تصفیه از میان سیلیس ها و در نتیجه بالا رفتن عملکرد فیلتر شنی می‌شود . علت استفاده از چهار شیر در لوله کشی فیلتر هم دقیقا همین سیستم بک واش آن است .

توصیه میشود با توجه به نوع آب و املاح موجود در آن دفعات و مقدار بک واش را محاسبه کرد به این شکل که در محیط شهرهای شمالی  در ابتدا چون آب دارای آهن زیادی است باید تا زمانی که کل آب استخر تصفیه شود حدود 3 برابر معمول از بک واش استفاده کرد.

نحوه قرار گیری فیلتر و تجهیزات دیگر در یک موتورخانه گرمایشی استخر برای تصفیه آب

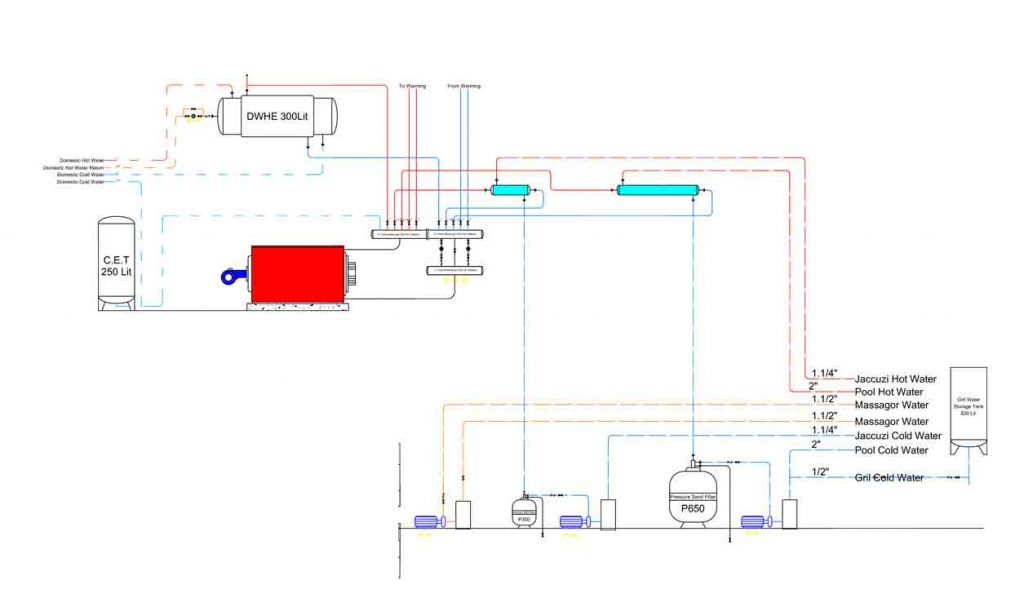

در تصویر زیر جایگاه فیلتر شنی در یک تصفیه خانه و موتورخانه استخر نمایش داده شده است . در اینجا سیستم ما داری دو فیلتر شنی است که یکی برای تصفیه آب استخرمان و دیگری برای تصفیه آب جکوزی است . سیستم تصفیه و گرمایش استخر و جکوزی را اغلب جدا از هم در نظر می‌گیرند . پمپ ، آب سرد و تصفیه نشده را از نازل خروجی استخر و اسکیمر توسط یک سه راهی تجمیع می‌کند و به سمت فیلتر شنی و مبدل حرارتی میفرستد. سپس آب درون فیلتر شنی پمپ می‌شود و پس از عبور از لایه‌های سیلیس و فیلتر شدن برای گرم شدن و گرفتن حرارت وارد مبدل حرارتی می‌شود و پس از انتقال حرارت به استخر و جکوزی باز می‌گردد .

موقعیت فیلتر شنی در موتورخانه

تصویر بالا نحوه‌ی اتصال فیلتر و دیگر اجزای موتورخانه را به صورت ساده به نمایش می‌گذارد.

تعمیر و نگهداری فیلترهای شنی

نگهداری اصولی فیلتر شنی هم مانند سایر تاسیسات مکانیکی از اهمیت ویژه ای برخوردار است . و می‌تواند عمر آن را به مقدار قابل توجهی افزایش دهد . برخلاف سایر مخازن که معمولا از محل جوش عدسی به بدنه سوراخ می‌شوند ، احتمال این اتقاف در فیلتر بسیار کم است . نکته اصلی نگهداری این فیلترها در وضعیت شیرهاست که باید درحالت درستی قرار گیرد . برای بهره‌برداری از سیستم لوله کشی فیلتر شنی ، شیرها را باید به صورت ضربدری باز و بست کنید . در یکی از حالت ها سیستم در حال تصفیه و در حالت دیگر در حال بک واش است و رعایت نکردن این نکات به مخزن فیلتر و پمپ آن آسیب می‌رساند و باعث نشتی و گاها خرابی سیستم می‌شود.

نحوه محاسبه و انتخاب فیلتر شنی فلزی برای استخر

یکی از پرکاربردترین تجهیزات و در واقع اصلیترین تجهیزات در تصفیه یک استخر تفریحی ، خانگی و یا تجاری ، انتخاب فیلتر شنی مناسب برای استخر است. در این قسمت به طراحی خود فیلتر شنی فلزی نپرداخته‌ای و تنها به انتخاب آن اکتفا کرده‌ایم. برای انتخاب فیلتر شنی ، ابتدا باید دبی مناسب برای گردش آب استخر و یا جکوزی را بدست آوریم. برای اینکار ابتدا باید حجم کل آب استخر را محاسبه کنید.

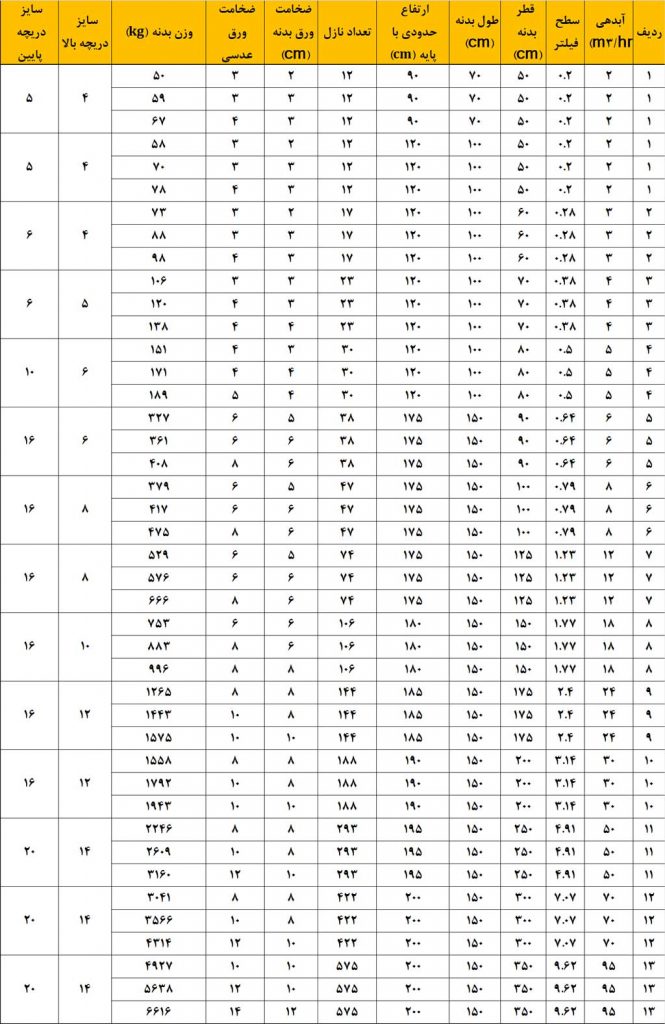

مشخصات ابعادی فیلترهای شنی فلزی ساخته شده از ورق فولادی
مشخصات ابعادی فیلترهای شنی فلزی ساخته شده از ورق فولادی

در قسمت بعد ، باید طوری در نظر بگیریم که در مدت زمان 6 الی 8 ساعت ، یک بار تمامی آب استخر به گردش کامل درآید و از فیلتر شنی عبور کند. زمان 6 ساعت برای استخر‌های رو باز و برای استخرهای مسقف زمان 8 ساعت مناسب است. مثلا فرض کنید که یک استخر دارای 48 متر مکعب گنجایش آب است. در اینصورت داریم:

استخر رو بازDebbit = 48 (m3) / 8 (hr) = 6 m3/hr
استخر مسقفDebbit = 48 (m3) / 6 (hr) = 8 m3/hr

سیلیس فیلتر شنی

سیلیس اصلی ترین جزو فیلترهای شنی است که وظیفه ی حذف ذرات معلق در آب را برعهده دارد . و از بالا به پایین مخزن ذرات سیلیس درشت و درشت تر می‌شود . سیلیس ها انواع مختلفی دارند :

  • سیلیس نمره یک یا سیلیس شکری که ابعاد ذرات آن 1 الی 3 میلیمتر است .
  • نوع دو یا متوسط دارای ابعاد ذرات آن 3 الی 5 میلیمتر است .
  • مدل سه یا درشت که ابعاد ذرات آن 5 الی 8 میلیمتر است .

زمان تعویض سیلیس فیلتر شنی

سیلیس یکی از اجزای مهم فیلتر شنی است که وظیفه تصفیه آب را برعهده دارد . برای تعویض سیلیس باید دقت داشت که

  • زمان تعویض سیلیس در فیلتر شنی ها 3 الی 5 سال است . که با استفاده از حجم مناسب فیلتر شنی و بکواش به موقع می‌توان آن را تا 8 سال افزایش داد .
  • بهترین مقدار سیلیس برای یک فیلتر شنی 1/3 حجم فیلتر شنی است . که با ضرب آن در چگالی سیلیس که 2.56 (gr/cm3) است ، جرم سیلیس مورد نیاز به دست می‌آید .

تعویض سیلیس با توجه به دوره‌های مختلف مورد استفاده یک امر بسیار مهم است که باید به آن توجه کرد. در غیر اینصورت سلامت آب گردش در استخر به مشکل خواهد خورد.

سوالات متداول درباره استفاده ، نصب و راه اندازی فیلترهای شنی تصفیه خانه!

مطمئنا استفاده از هر وسیله ، دستورالعمل خاص خود را میخواهد . برای استفاده از فیلترهای شنی ، نحوه استفاده ، عیب یابی ، تعمیر و نگهداری و همچنین اطلاع از نحوه عملکرد آن بسیار مهم است. در این بخش سعی کردیم ، به سوالات متدوالی که درباره نحوه عملکرد و راه اندازی فیلتر شنی وجود دارد، پاسخ دهیم.

فیلتر شنی گالوانیزه عمر طولانی تری دارد یا فیلتر شنی با ورق سیاه؟

همانطور که اشاره کردیم، فیلتر شنی فلزی را با استفاده از متریال مختلف گالوانیزه یا ورق فولادی سیاه و یا ورق استیل می‌سازند . به طور کلی ، ورق گالوانیزه در مقابل خوردگی عمر بیشتری دارد.  در فیلتر شنی‌های در ابعاد کوچکتر از ورق‌های گالوانیزه استفاده می‌شود ولی با بزرگتر شدن ابعاد فیلتر شنی از ورق سیاه استفاده می‌شود. دلیل آن اختلاف قیمت بالای فیلتر شنی است . در صورتی  که از فیلتر شنی باورق سیاه استفاده شود، دوره‌های تعویض اپوکسی بیشتر خواهد شد.

استفاده از سیلیس شیشه ای در سیستم‌های تصفیه با فیلتر شنی چه تاثیری دارد؟

از مزیای استفاده از سیلیس شیشه ای می توان به موارد زیر اشاره نمود :

  • ظرفیت بالای نگهداری ذرات زایعاتی آب
  • رسوب پذیری کمتر نسبت به سیلیس‌های معمولی
  • خاصیت گندزدایی بسیار بالا
  • افت فشار در فیلتر هایی که سیلیس شیشه ای دارند بسیار کمتر است

آیا این سیلیس ها نیاز به تعویض دارند؟

بله! با توجه به دوره کارکرد سیستم و اگر به موقع در هر 24 ساعت به اندازه 1 ساعت بک واش شوند،  این سیلیس بعد از گذر زمان  حدود 3 تا 5 سال یکبار نیاز به تعویض دارند.

آیا با فیلتر شنی می‌توان عفونت آب را از بین برد؟

خیر! وظیفه فیلتر شنی حذف مواد معلق و کدورت آب است. باکتری‌ها و میکروب‌های غیر مفید و همچنین موارد خطرناک محلول در آب، جذب سیلیس نمی‌شوند. برای انجام این امر میتوانید از کلرزن خطی در مدار تصفیه استفاده کنید.

می توانید این محصول را در بلاگفا کلیک صنعت نیز مشاهده کنید .

برای خرید دیگر محصولات ما، میتوانید به سایت فروشگاه تجهیزستان یا فروشگاه کلیک صنعت مراجعه کنید!
