منبع کویل دار یا مخزن کویلی چیست؟

منبع کویل دار یا منبع کویلی موتورخانه، از جمله آبگرمکن‌های غیرمستقیم است. این نوع تجهیزات در موتورخانه گرمایشی، برای گرم کردن آب ذخیره شده در منبع برای مصرف کننده‌های مختلف مورد استفاده قرار می‌گیرد. از این نوع تجهیزات برای تامین آب گرم مصرفی انواع ساختمان‌های اداری، مسکونی و یا تجاری استفاده می‌کنند. این نوع ساختمان‌ها معمولا دارای یک موتورخانه هستند که از طریق دیگ چدنی یا فولادی، با استفاده از یک مشعل گازی یا گازوئیلی، آب داخل مخزن را گرم می‌کنند.

انواع منابع کویل دار موتورخانه

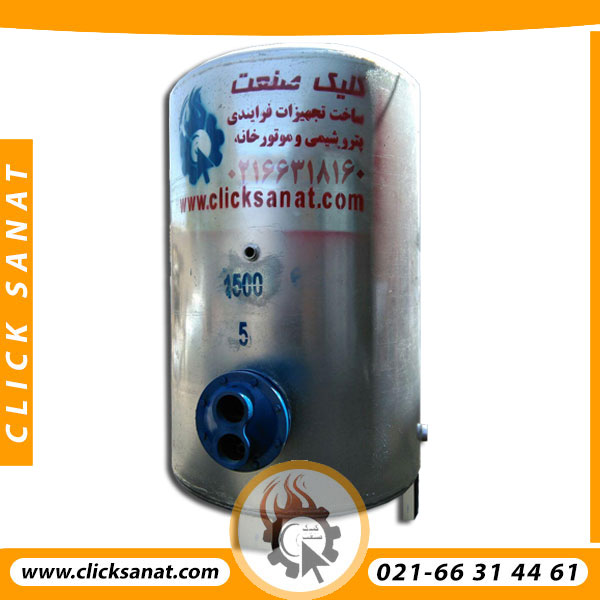

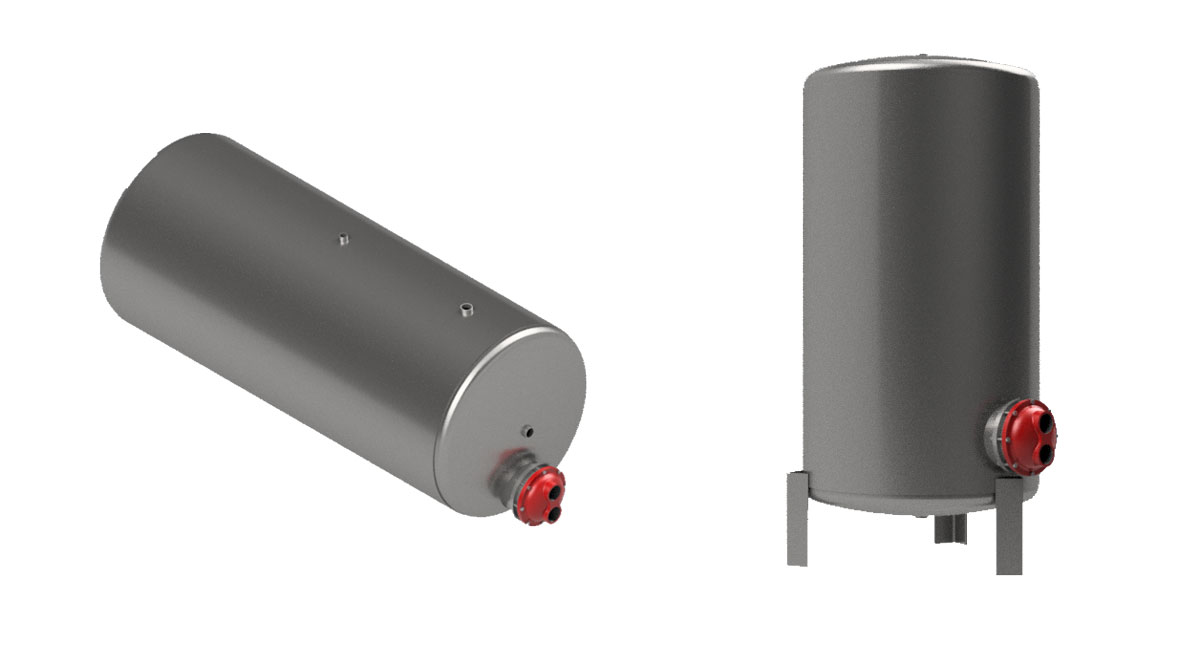

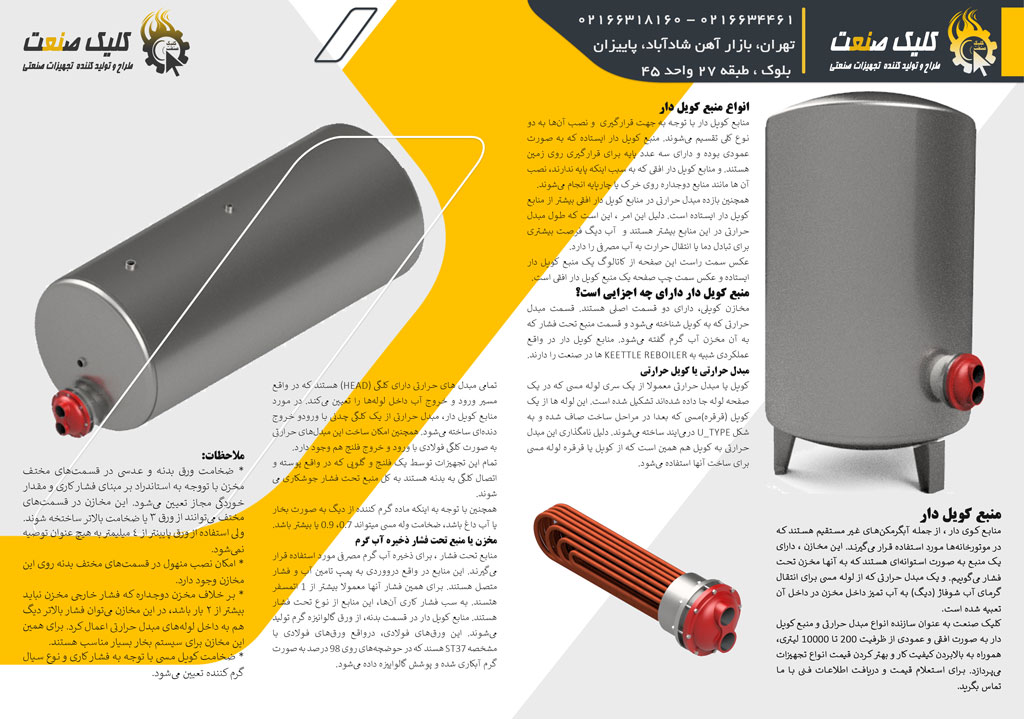

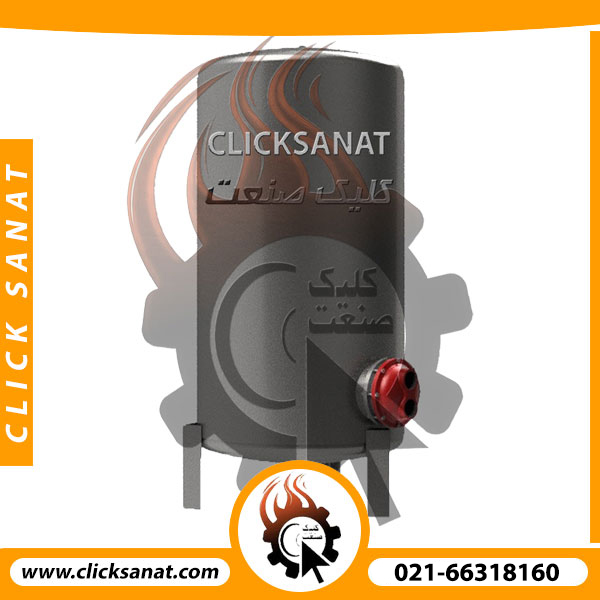

انواع منابع کویل دار موتورخانه که به صورت افقی و ایستاده در صنعت مورد استفاده قرار می‌گیرند.

نحوه انتخاب منبع کویل دار یا مخزن کویلی

انتخاب منبع کویل دار موتورخانه ، بعد از مشخص شدن ظرفیت منبع و سپس ضخامت مورد نیاز تعیین شده با توجه به کارکرد یک ساختمان تعیین می‌شود. همچنین در مرحله آخر باید سطح حرارتی مورد نیاز برای گرمایش آب را محاسبه کرد. بنابراین برای انتخاب صحیح یک آبگرمکن غیر مستقیم از نوع کویل دار ، باید سه مشخصه اول تعیین شوند:

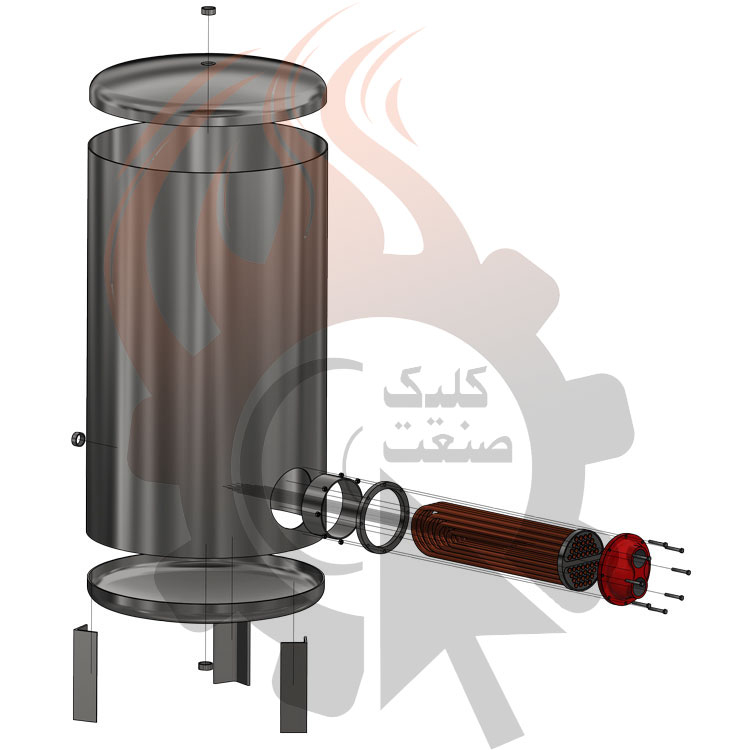

نمای انفجاری منبع کویل دار ایستاده

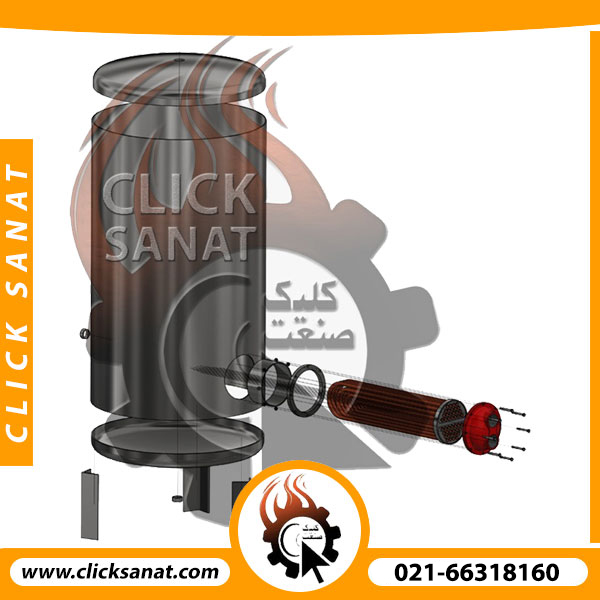

نمای انفجاری منبع کویل دار ایستاده که تمامی قطعات آن به صورت کامل نشان داده شده است.
  1. ظرفیت منبع کویل دار
  2. ضخامت اجزای مختلف منبع کویل دار
  3. سطح حرارتی منبع کویل دار

ظرفیت منبع کویل دار

برای انتخاب مخزن کویلی موتورخانه، ابتدا باید ظرفیت منبع را به دست آورد. ظرفیت منبع با استفاده از مصرف کننده‌های مختلف قابل اندازه‌گیری است. البته روش‌های مختلفی در تعیین منبع آبگرم مصرفی یا مخزن آبگرمکن یک محل مورد استفاده قرار‌ می‌گیرد. ولی برای انواع ساختمان‌ها، روشی که در ویدئوی زیر توضیح داده شده است کاملا قابل استفاده و صحیح است.

ضخامت اجزای منبع کویلی

ضخامت منبع کویلی ، با استفاده از فشار داخلی مخزن، و بر اساس مقدار مجاز حد خوردگی با استفاده از استانداردهای مختلف باید اندازه‌گیری شود. این نوع استانداردها، بسته به نوع متریال مورد استفاده در یک مخزن تحت فشار و همچنین ابعاد هندسی یک مخزن و با توجه به عمر مفیدی که طبق تجربه برای یک سیستم مورد استفاده قرار می‌گیرد، به تعیین مشخصات یک مخزن می‌پردازند. جدول زیر، انواع منبع کویلی با توجه به فشار مورد نظر کارکرد را بیان می‌کند. این فشار، بر اساس مقدار مجاز خوردگی 1 میلیمتر و با حداکثر سختی آب 120 پی پی ام کلسیت (مانند آب تهران) محاسبه شده است.

به طور کلی، منبع کویلی از سه جزء تشکیل شده است.

  • کلگی‌ها یا Head که از نوع Torispherical بوده و با استفاده از شکل دهی سرد ساخته میشود.
  • جداره یا منبع ذخیره آب گرم مصرفی که  به آن Shell گفته می‌شود و با استفاده از فرآیند ساخت و تولید Rolling ساخته می‌شود.

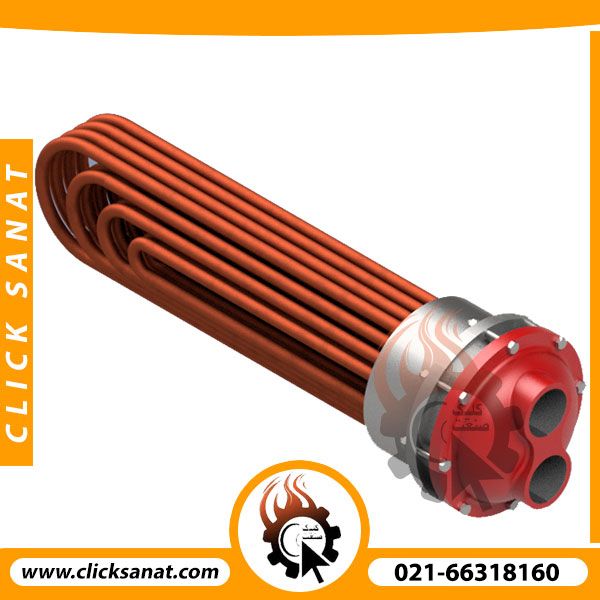

  • دسته لوله یا Tubesheet and Bundle  که معمولا از لوله مسی ، صفحه لوله، بفل ها و کلگی چدنی تشکیل شده است. برای آب بند از واشر استفاده میشود.

مخازن آبگرم کویل دار ، معمولا با استفاده از ورق گالوانیزه گرم ایرانی ساخته می‌شود. این نوع مخازن با استفاده از فولاد ST-37 که در حوضچه های روی مختلف گالوانیزه گرم شده اند ساخته شده و برای تولید مخازن مختلف مورد استفاده قرار می‌گیرد. قسمت‌های مختلف جوشکاری شده، با استفاده از محلول zinc یا روی پوشیده خواهد شد تا عمر در قسمت‌های مختلف جوشکاری بالاتر باشد.

ملزومات جوشکاری منابع کویل دار

جوشکاری منابع آب گرم کویل دار، با استفاده از روش SMAW یا Shielded Metal Arc Welding یعنی با استفاده از الکترود پوششی صورت می‌گیرد. بسته به نوع مخزن و فشار کاری ، این نوع مخازن میتواند با الکترودهای مختلف مانند

  • 6010 که از نوع سلولزی برای پاس نفوذی است ( برای مخازنی که داخل رفتن به آن سخت است)
  • 6013 از نوع قلیایی که معروف ترین نوع الکترود بود و پرکاربردترین است.
  • 7018 برای استحکام و نفوذ بیشتر برای پاس پر کن

جوشکاری شود. بازرسی جوش به صورت چشمی صورت گرفته تا از صحت جوشکاری در مرحله اول اطمینان حاصل شود.

در صورتی که فشار کاری بالا باشد، باید از ورق‌های دیگر و با استفاده از روش‌های دیگر جوشکاری صورت گیرد. معمولا برای فشارهای بالاتر ، به صورت Double Bevel Back Weld مخازن جوشکاری می‌شوند که برای این نوع مخازن به ندرت پیش می‌آید. فلذا از ذکر این موارد در این مطلب خودداری شده است.

نحوه نصب منبع کویل دار موتورخانه گرمایشی

در موتورخانه گرمایشی، با استفاده از دیگ و دیگر اجزا، میتواند آب داخل مخزن کویلی را گرم کرد. این نوع منابع، معمولا به صورت افقی بر روی خرک یا 4 پایه صنعتی مورد استفاده قرار میگیرند. پایه ها با توجه به وزن نهایی مخزن طراحی و ساخته میشود. در شکل زیر، دیاگرام کلی لوله کشی و نصب مخزن کویلی در موتورخانه نشان داده شده است. سایز لوله ها و ضخامت آنها با استفاده از فشار کلی مخزن و سیستم انتقال حرارت مشخص می‌شود.

در این شکل ، نحوه لوله کشی کامل موتورخانه گرمایشی نشان داده شده است.

"نحوه

جدول وزن مخزن کویل دار ایستاده و خوابیده کلیک صنعت

جدول های زیر اطالاعاتی در مورد حجم ، ضخامت ورق ، ضخامت عدسی ، ضخامت جداره داخلی و خارجی همیچنین میزان سطح حرارتی منبع های کویل دار به شما ارائه می دهد.

جدول وزنی و مشخصات منبع کویل دار ایستاده

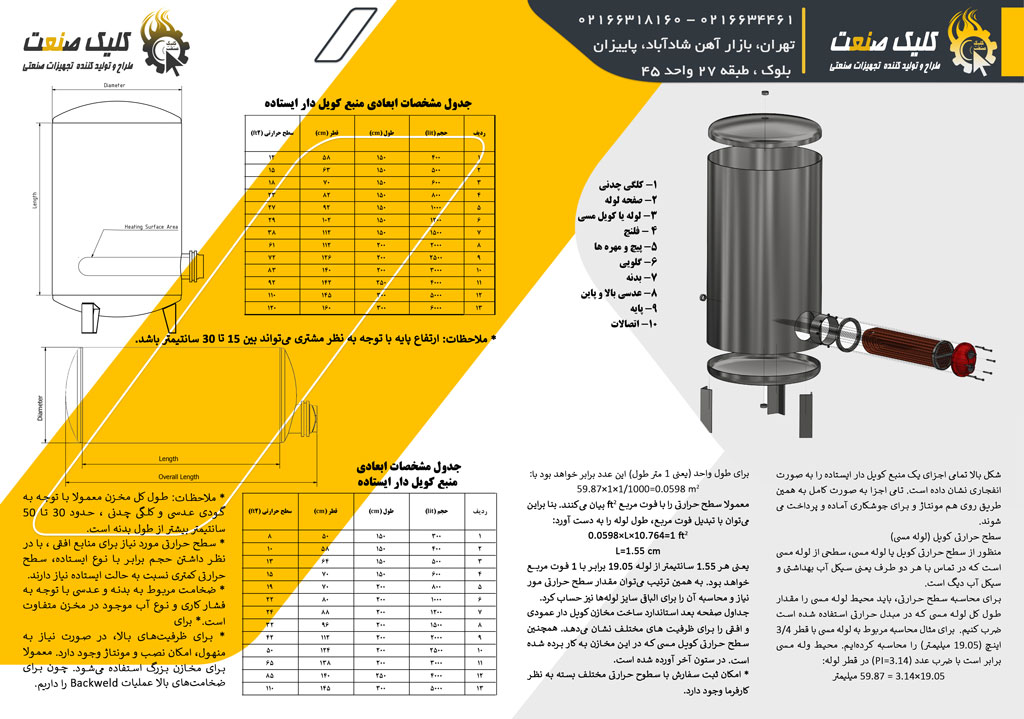

شما می توانید تمامی مشخصات فنی منبع کویل دار را در عکس زیر مشاهده نمایید

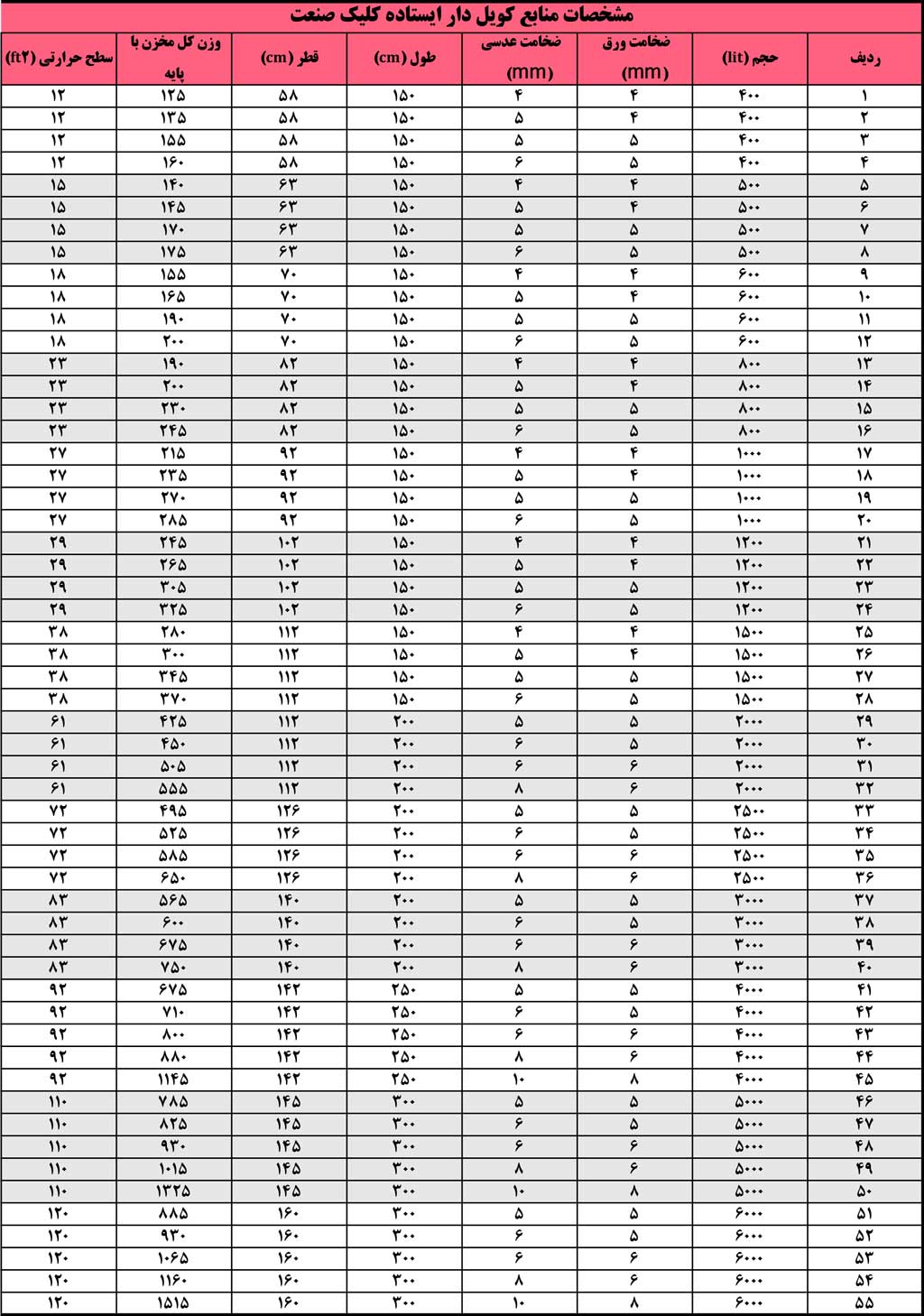

جدول وزن و مشخصات منبع کویل دار ایستاده

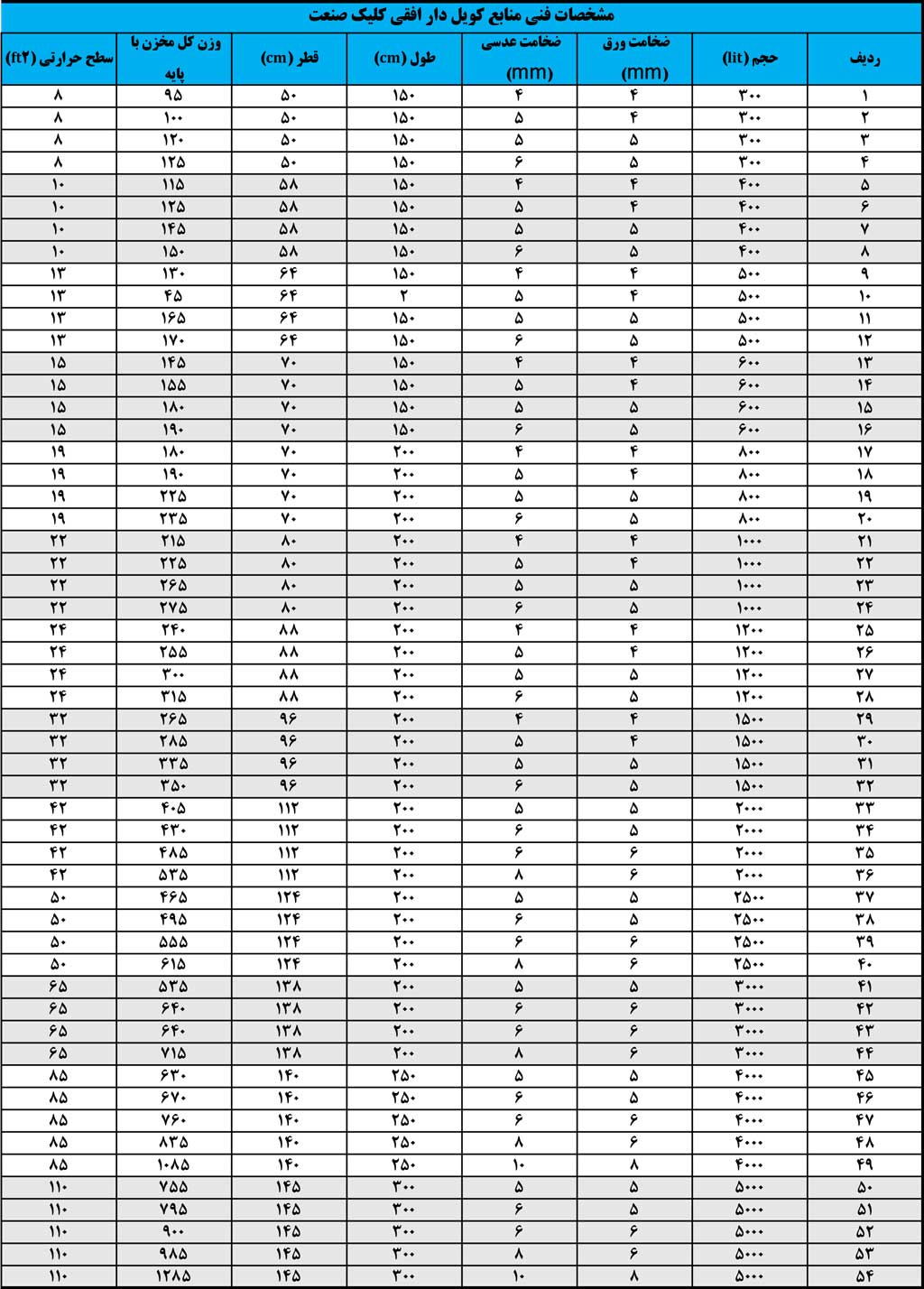

شما می توانید تمامی مشخصات فنی مربوطه به این مخزن را در جدول زیر مشاهده نمایید.

سوالات متدوال در ارتباط با  مخزن کویل دار موتورخانه

آیا کویل مخزن کویلی قابل تعمیر و تعویض است؟

یکی از مهم‌ترین ویژگی‌های مخازن کویلی نسبت به منبع دوجداره قابل تعویض بودن کویل‌ها و لوله‌های مسی است. دلیل تشکیل رسوب بروی لوله های مسی کویل موتورخانه سختی آب یا همان hardness می باشد. بیشترین تاثیر رسوب در سیستم بروی بازده انتقال حرارت می باشد. با ایجاد یک لایه رسوب بروی کویل و بالا رفتن ضخامت کویل ضریب انتقال حرارت در سیستم کاهش پیدا می کند و آبگرم به میزان کافی و در زمان مناسب تامین نمی گردد. قابل اسید شویی بودن از جمله ویژگی های این محصول است.

منبع دوجداره یا کویل دار را برای موتورخانه استفاده کنیم؟

یکی از سوالات بسیار متداول مشتریان عزیز در مورد بازدهی و تفاوت بین مخزن دوجداره و کویل دار است. با توجه به اینکه منبع دوجداره در ظرفیت های بسیار بالاتر از 3000 لیتر نیز تولید می‌گردد . اما در نمونه های با ظرفیت بالاتر بازدهی مناسبی نداشته و توصیه می‌شود از مخزن کویل دار استفاده کنید . تفاوت زیادی بین این مخازن وجود ندارد اما قابلیت شستشوی کویل‌های مسی در مخزن کویلی مزیت بسیار مهمی است. استفاده از مس ظریب انتقال حرارت را بالا می‌برد و باعث افزایش راندمان سیستم می‌شود.

علت گرم نشدن منبع کویلی چیست؟

برخی اوقات منبع کویل دار به دلایل مختلفی گرم نمی‌شود. اصلی ترین عاملی که باعث می‌شود منبع کویلدار گرم نشود . بسته بودن شیرهای آب گرم ورودی کویل از سمت کلکتور دیگ موتورخانه است. این عمل ممکن است به خاطر خراب بودن زبانه شیرها یا بسته بودن فلکه شیرها اتفاق بیفتد. عامل بعدی که بسیار حائز اهمیت است ، رسوب گرفتگی کویل منبع کویل دار است. در این صورت رسوب گیری مکانیکی یا شستشوی شیمایی (اسید شویی) می‌تواند در بالا بردن بازده حرارتی منبع کویل دار بسیار کمک کند.

اسیدشویی کویل مسی منبع کویل دار موتورخانه چگونه انجام می شود؟

یکی از مزایای بسیار مهم منبع کویل دار نسبت به منبع دوجداره موتورخانه استفاده از لوله های مسی به منظور انتقال حرارت می باشد. اصلی تری دلیل استفاده از مس می تواند بالا بودن ضریب انتقال حرارت آن باشد. کویل های مسی بروی منبع شما نصب می شود و قابلیت باز شدن و نظافت را دارا می باشد. معمولا پس از چند سال کارکرد دچار گرفتگی یا رسوب زدگی می شود. اصلا نگران این موضوع نباشید. کمترین فاصله زمانی مورد نیاز برای اسید شویی دو سال می باشد. برای اسید شویی تیوب های مسی انواع مخازن موتورخانه و مبدل های حرارتی از اسید های مناسبی استفاده می شود تا از سوراخ شدن و خوردگی مس جلو گیری شود و ریسک آن به حداقل می رسد.
