اواپراتور پوسته و لوله

توضیحات

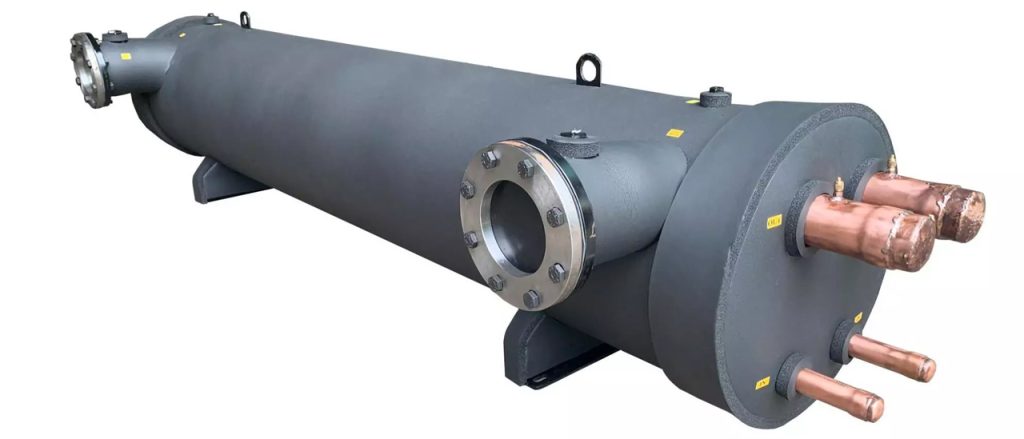

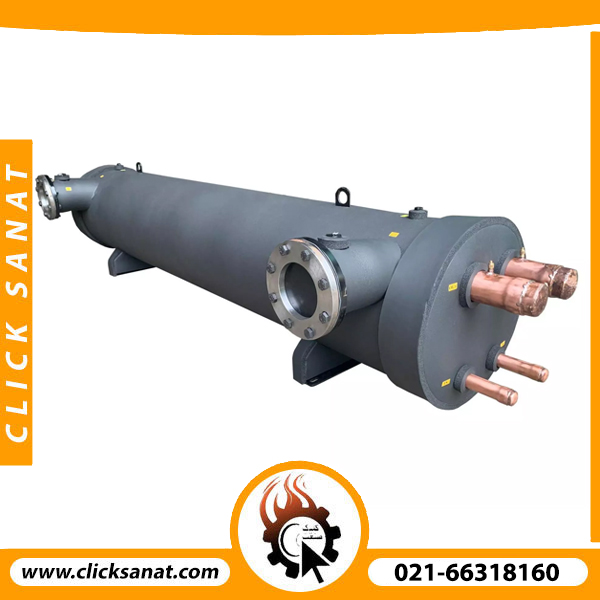

اواپراتور پوسته و لوله (Shell & Tube Evaporator) یکی از اجزای مهم در راه‌اندازی و کارایی انواع چیلرهای تراکمی است. این تجهیز در مسیر گردش آب خنک (Chilled Water) و مبرد سرمایشی (Refrigerant) قرار می‌گیرد تا تبرید کافی در چیلر برای انتقال حرارت بین این دو سیال به وجود بیاید. گاز در قسمت لوله‌های داخل مبدل و آب خنک (Chilled Water) در قسمست پوسته قرار می‌گیرد. در ساخت اواپراتور معمولا نکاتی وجود دارد که باید به آن‌ها توجه کنیم. در این مقاله به معرفی این محصول پرداخته‌ایم.

اواپراتور پوسته و لوله از چه اجزایی تشکیل شده است؟

این تجهیزات معمولا در چیلرهای تراکمی مورد استفاده قرار می‌گیرد. معمولا سیستم‌های اواپراتور دارای ۲ مدار دسته لوله است. مانند تمامی مبدل‌های حرارتی پوسته و لوله، اواپراتور هم دارای دسته لوله (‌Bundle) و پوسته (Shell) است. لوله‌های داخل اواپراتور از لوله‌های مسی تشکیل شده است. پوسته مبدل‌های حرارتی معمولا از لوله یا ورق کربن استیل یا استیل ضد زنگ تشکیل شده است. به طور کلی مبدل‌های حرارتی اواپراتور دارای موارد ذیل است:

• دسته لوله (معمولا به صورت ثابت E-Type) شامل بفل‌ها و تیوب‌ها است.
• پوسته (معمولا از لوله فولادی بدون درز) که فلنج‌های ورود و خروج و بوشن‌های مختلف روی آن قرار می‌گیرد.
• کلگی (Head) در دو قسمت ابتدا و انتها
• عایق روی کار (که وجه تمایز بین کندانسور آبی و اواپراتور است)

تیوب‌های مورد استفاده در اواپراتور پوسته و لوله!

قسمت دسته لوله (Bundle) در اواپراتور پوسته و لوله معمولا از صفحه لوله، بفل‌ها، پیچ‌های هدایت کننده و تیوب‌های مسی تشکیل می‌شود. مس به دلیل اینکه بازده حرارتی بسیار مناسب و مقاومت نهایی قابل قبولی در سیستم‌های انتقال حرارت و انتقال سیال دارد، جزو بهترین انتخاب‌ها برای این مور است. البته بعضا از لوله‌های آلومینیومی نیز برای ساخت اواپراتور استفاده می‌شود. ولی به دلیل در دسترس بودن لوله‌های مسی در ایران، از این مورد بیشتر استفاده می‌شود.

سایز تیوب‌های مسی در اواپراتور پوسته و لوله

برای تولید اواپراتور پوسته و لوله معمولا از لوله مسی به قطر ۳/۸ یا ۵/۸ اینچ استفاده می‌شود. به طور کلی محدودیتی در این قضیه وجود ندارد. ولی تولید کننده‌های مختلف با توجه به ابعاد و اندازه‌های مختلف تیوب‌ها و توان برودتی مورد نیاز، از مقدار مشخصی از سطح حرارتی بهره می‌برند. به طور کلی برای تولیدات مربوط به اواپراتور پوسته و لوله که گروه تولیدی کلیک صنعت انجام می‌دهد، به ازای هر تن تبرید از چیلر، طول معادل ۶.۵ متر از لوله مسی ۵/۸ اینچ به ضخامت معمول ۰.۹ میلیمتر استفاده می‌شود.
