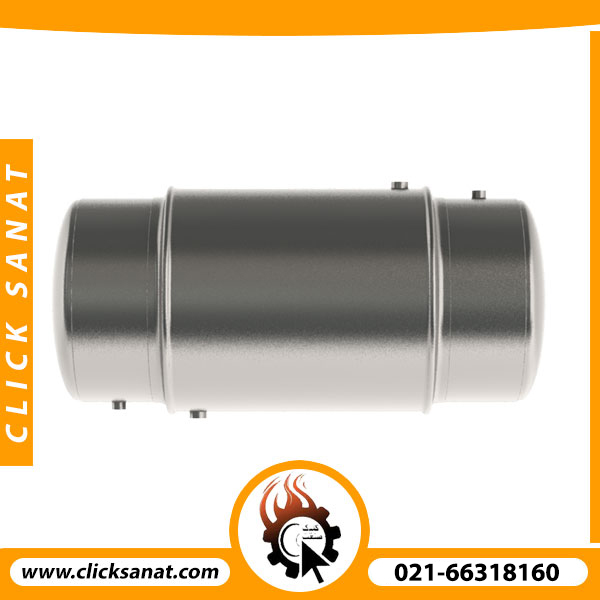

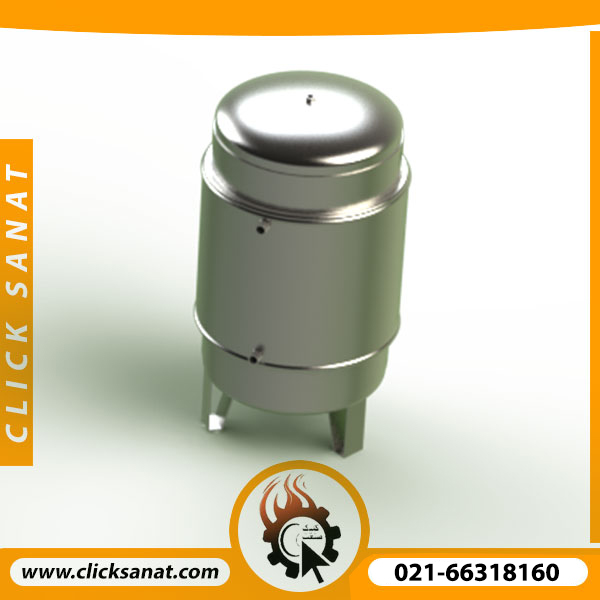

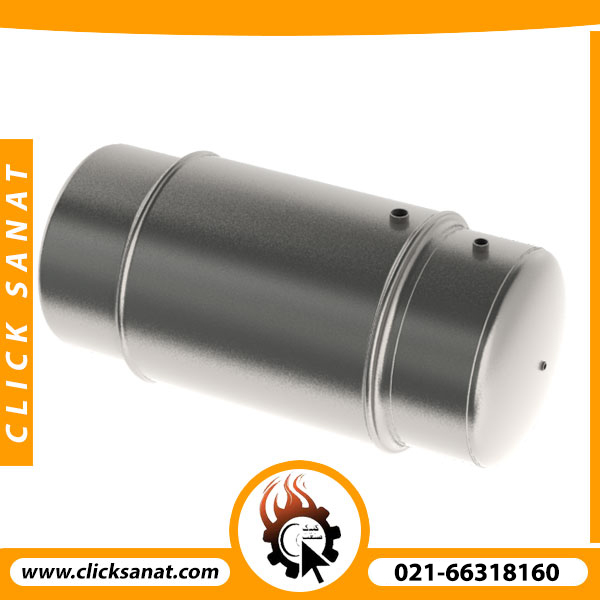

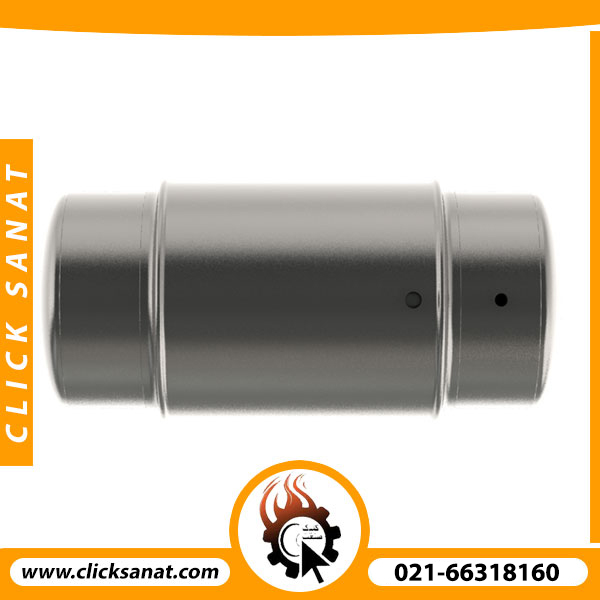

منبع دوجداره

منبع دوجداره

(دیدگاه کاربر 1)

منبع دوجداره ، از جمله آبگرمکن‌های غیر مستقیم است. این نوع تجهیزات در موتورخانه گرمایشی، برای گرم کردن آب ذخیره شده در منبع برای مصرف کننده‌های مختلف مورد استفاده قرار می‌گیرد. از این نوع تجهیزات برای تامین آب گرم مصرفی انواع ساختمان‌های اداری، مسکونی و یا تجاری استفاده میکنند. این نوع ساختمان‌ها معمولا دارای یک موتورخانه هستند که از طریق دیگ چدنی یا فولادی، با استفاده از یک مشعل گازی یا گازوئیلی، آب داخل مخزن را گرم می‌کنند.

صاف
SKU DWHE-Jacket دسته بندی : , برچسب ها : , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

توضیحات

منبع دوجداره

منبع دوجداره ، از جمله آبگرمکن‌های غیرمستقیم است. این نوع تجهیزات در موتورخانه گرمایشی، برای گرم کردن آب ذخیره شده در منبع برای مصرف کننده‌های مختلف مورد استفاده قرار می‌گیرد. از این نوع تجهیزات برای تامین آب گرم مصرفی انواع ساختمان‌های اداری، مسکونی و یا تجاری استفاده می‌کنند. این نوع ساختمان‌ها معمولا دارای یک موتورخانه هستند که از طریق دیگ چدنی یا فولادی، با استفاده از یک مشعل گازی یا گازوئیلی، آب داخل مخزن را گرم می‌کنند.

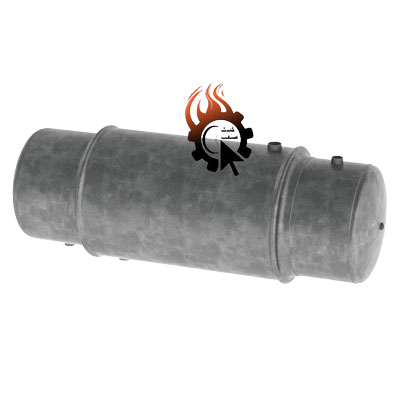

نمای یک مخزن آب گرم دو جداره 300 لیتری گالوانیزه
نمای یک مخزن آب گرم دو جداره 300 لیتری گالوانیزه که با نرم افزار های سه بعدی طراحی شده است. اجزای مختلف در این نوع منبع قابل مشاهده است

نحوه انتخاب منبع دوجداره

انتخاب منبع دوجداره، بعد از مشخص شدن ظرفیت منبع و سپس ضخامت مورد نیاز تعیین شده با توجه به کارکرد یک ساختمان تعیین می‌شود. بنابراین برای انتخاب صحیح یک آبگرمکن غیر مستقیم از نوع دو جداره، باید دو مشخصه اول تعیین شوند:

  1. ظرفیت منبع دو جداره
  2. ضخامت اجزای مختلف منبع دو جداره

ظرفیت منبع دوجداره

برای انتخاب مخزن دوجداره موتورخانه، ابتدا باید ظرفیت منبع را به دست آورد. ظرفیت منبع با استفاده از مصرف کننده‌های مختلف قابل اندازه‌گیری است. البته روش‌های مختلفی در تعیین منبع دوجداره یا مخزن آبگرمکن یک محل مورد استفاده قرار‌ می‌گیرد. ولی برای انواع ساختمان‌ها، روشی که در ویدئوی زیر توضیح داده شده است کاملا قابل استفاده و صحیح است.

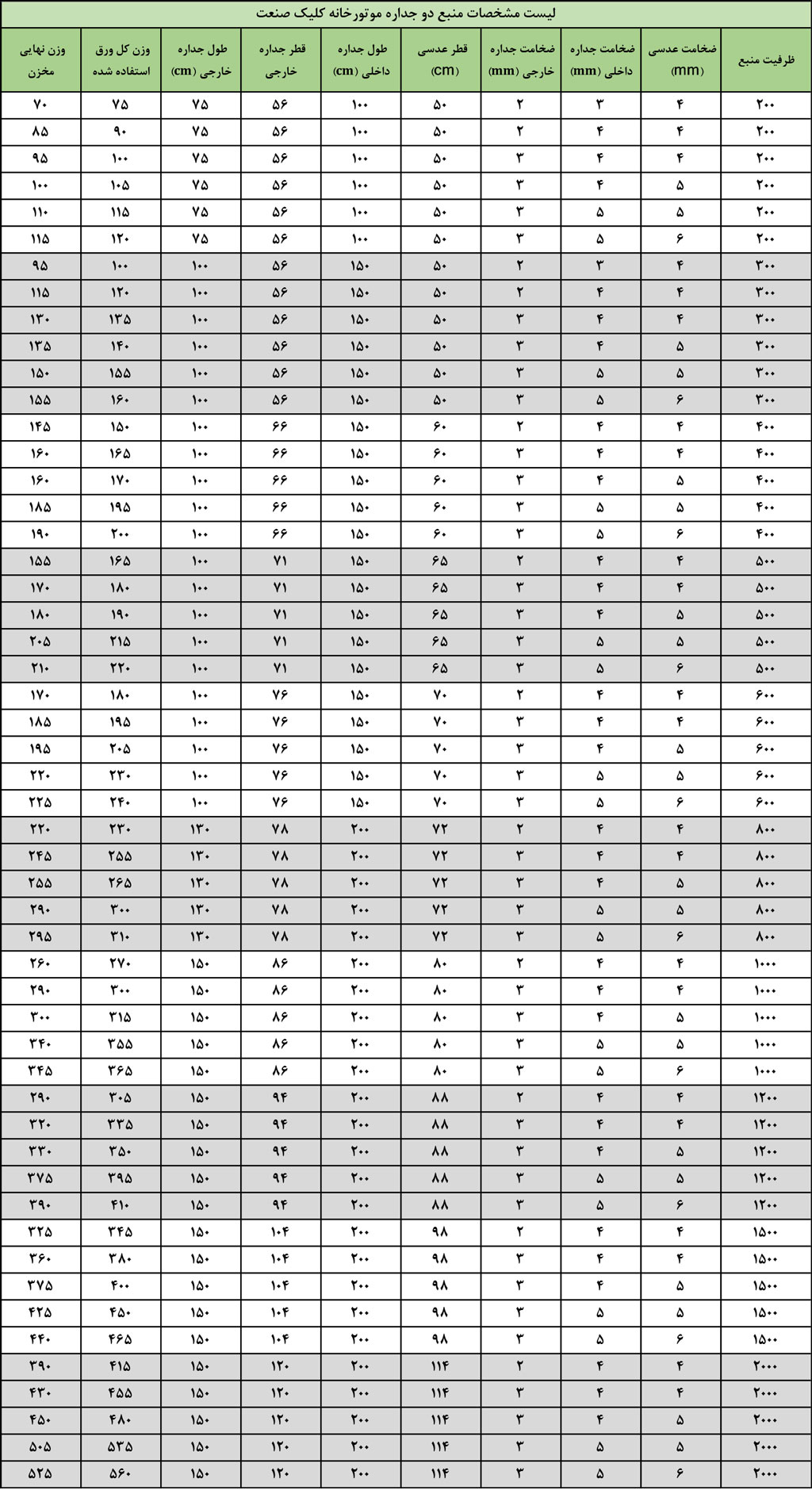

مشخصات کامل منابع دوجداره ساخت گروه تولیدی کلیک صنعت
مشخصات کامل منابع دوجداره ساخت گروه تولیدی کلیک صنعت شامل ابعاد ، اندازه و وزن نهایی و ساخته شده

مزایای مخازن دو جداره

  • تولید آب گرم با بازده 98 درصدی
  • افت فشار بسیار کم به دلیل دو لایه بودن منبع
  • قابل استفاده برای موتورخانه های سبک و خانگی
  • عدم نیاز به پمپ برگشت(سیرکولاتور)
  • صرفه اقتصادی نسبت به سایر مبدل های حرارتی

ضخامت اجزای منبع دوجداره

ضخامت منبع دوجداره ، با استفاده از فشار داخلی مخزن، و بر اساس مقدار مجاز حد خوردگی با استفاده از استانداردهای مختلف باید اندازه‌گیری شود. این نوع استانداردها، بسته به نوع متریال مورد استفاده در یک مخزن تحت فشار و همچنین ابعاد هندسی یک مخزن و با توجه به عمر مفیدی که طبق تجربه برای یک سیستم مورد استفاده قرار می‌گیرد، به تعیین مشخصات یک مخزن می‌پردازند.

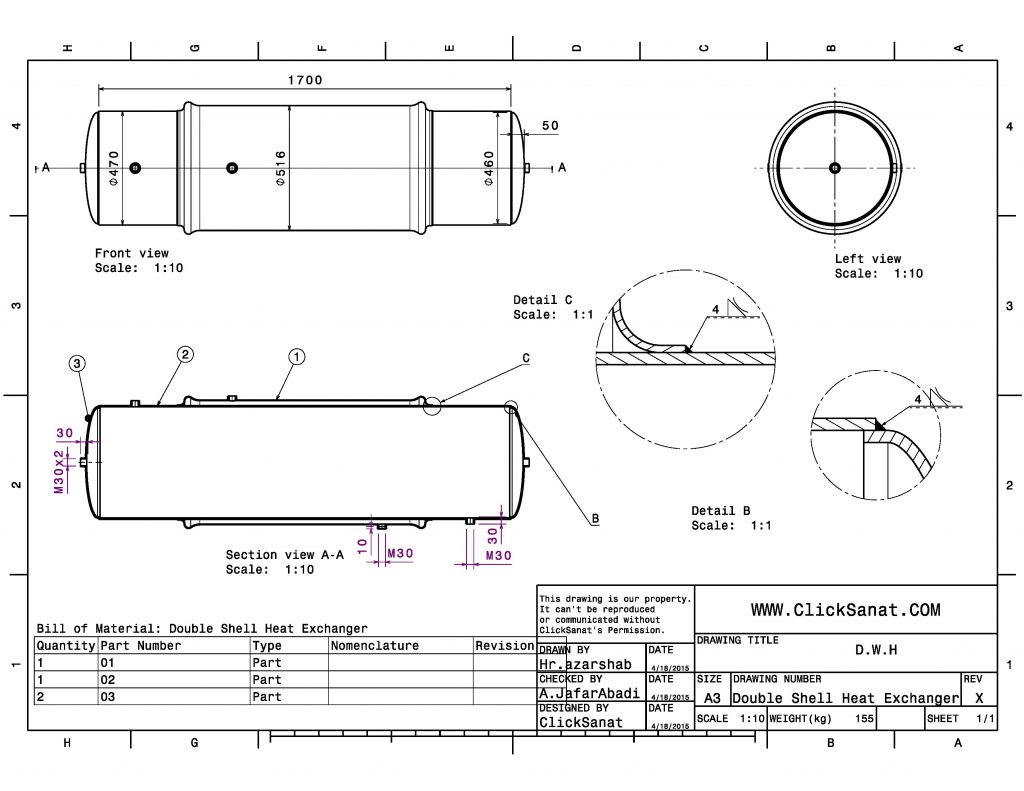

طراحی کامل یک مخزن دو جداره

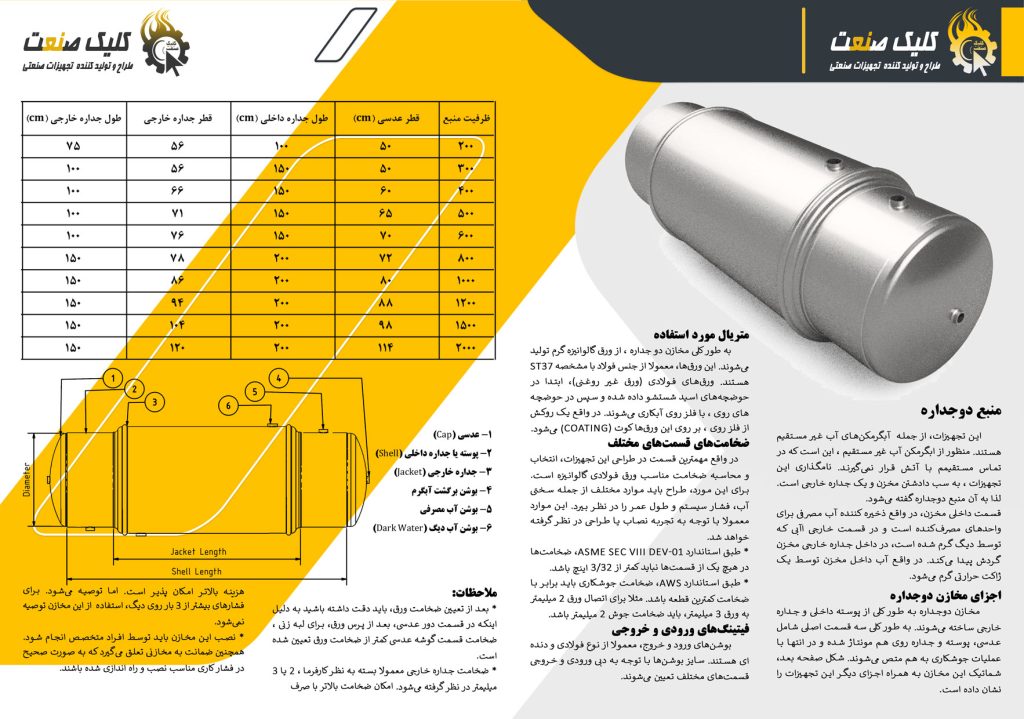

مشخصات کارکرد مخزن دو جداره

جدول زیر، انواع منبع دوجداره با توجه به فشار مورد نظر کارکرد را بیان می‌کند. این فشار، بر اساس مقدار مجاز خوردگی 1 میلیمتر و با حداکثر سختی آب 120 پی پی ام کلسیت (مانند آب تهران) محاسبه شده است.

به طور کلی، منبع دوجداره از سه جزء تشکیل شده است.

  • کلگی‌ها یا Head که از نوع Torispherical بوده و با استفاده از شکل‌دهی سرد ساخته می‌شود.
  • جداره داخلی یا منبع ذخیره آب گرم مصرفی که  به آن Shell گفته می‌شود و با استفاده از فرآیند ساخت و تولید Rolling ساخته می‌شود.
  • جداره خارجی یا محل گردش آب دیگ برای انتقال حرارت به داخل که به آن Jacket گفته می‌شود و با استفاده از فرآیند ساخت تولید Rolling و Beading ساخته می‌شود.

مخازن آبگرم دو جداره، معمولا با استفاده از ورق گالوانیزه گرم ایرانی ساخته می‌شود. این نوع مخازن با استفاده از فولاد ST-37 که در حوضچه های روی مختلف گالوانیزه گرم شده اند ساخته شده و برای تولید مخازن مختلف مورد استفاده قرار می‌گیرد. قسمت‌های مختلف جوشکاری شده، با استفاده از محلول zinc یا روی پوشیده خواهد شد تا عمر در قسمت‌های مختلف جوشکاری بالاتر باشد.

جوشکاری منابع و جداره

جوشکاری منابع دو جداره، با استفاده از روش SMAW یا Shielded Metal Arc Welding یعنی با استفاده از الکترود پوششی صورت می‌گیرد. بسته به نوع مخزن و فشار کاری ، این نوع مخازن میتواند با الکترودهای مختلف مانند

  • 6010 که از نوع سلولزی برای پاس نفوذی است ( برای مخازنی که داخل رفتن به آن سخت است)
  • 6013 از نوع قلیایی که معروف ترین نوع الکترود بود و پرکاربردترین است.
  • 7018 برای استحکام و نفوذ بیشتر برای پاس پر کن

جوشکاری شود. بازرسی جوش به صورت چشمی صورت گرفته تا از صحت جوشکاری در مرحله اول اطمینان حاصل شود.

در صورتی که فشار کاری بالا باشد، باید از ورق‌های دیگر و با استفاده از روش‌های دیگر جوشکاری صورت گیرد. معمولا برای فشارهای بالاتر ، به صورت Double Bevel Back Weld مخازن جوشکاری می‌شوند. این عمل برای این نوع مخازن به ندرت پیش می‌آید. فلذا از ذکر این موارد در این مطلب خودداری شده است.

نحوه نصب منبع دو جداره در موتورخانه گرمایشی

در موتورخانه گرمایشی، با استفاده از دیگ و دیگر اجزا، میتواند آب داخل منبع دوجداره را گرم کرد. این نوع منابع، معمولا به صورت افقی بر روی خرک یا 4 پایه صنعتی مورد استفاده قرار میگیرند. پایه ها با توجه به وزن نهایی مخزن طراحی و ساخته میشود. در شکل زیر، دیاگرام کلی لوله کشی و نصب منبع دوجداره در موتورخانه نشان داده شده است. سایز لوله ها و ضخامت آنها با استفاده از فشار کلی مخزن و سیستم انتقال حرارت مشخص می‌شود.

نصب منبع کویل دار موتورخانه گروه تولیدی کلیک صنعت

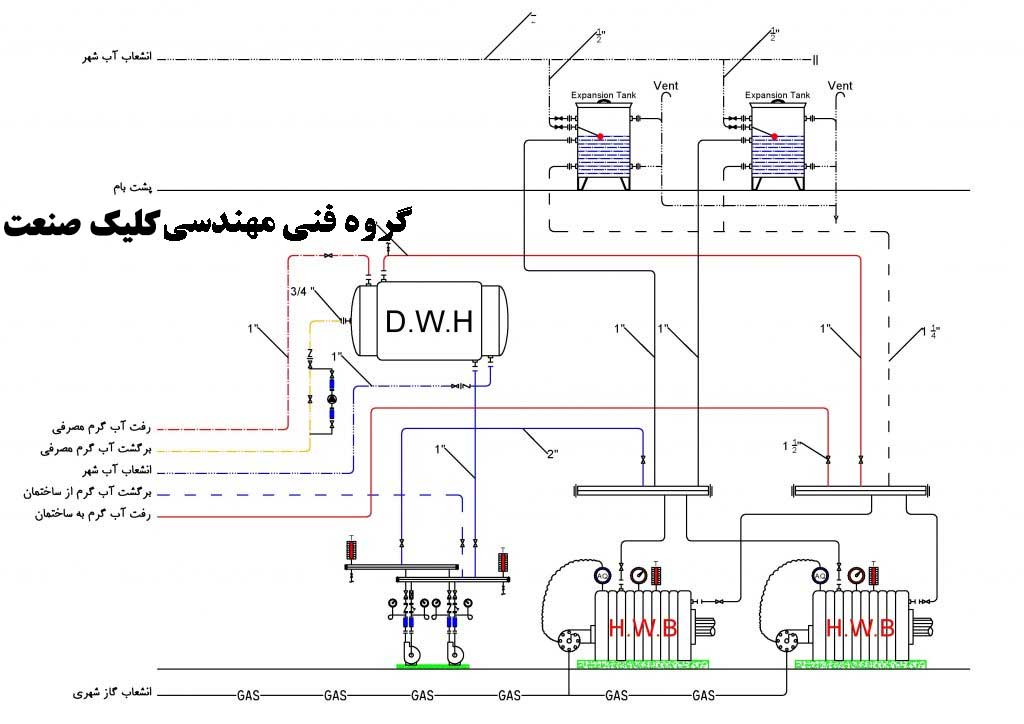

دیاگرام لوله کشی منبع دوجداره موتورخانه گرمایشی
در این شکل ، نحوه لوله کشی کامل موتورخانه گرمایشی نشان داده شده است.

سوالات متداول در مورد منبع دوجداره

اگر آب مصرفی دارای املاح زیاد باشد استفاده از منبع کویل دار بهتر است یا مخزن دو جداره؟

مخازن در صورتی که املاح آب مصرفی زیاد باشد دچار رسوب و خوردگی میشوند،با آنکه کویل های مسی قابلیت اسید شویی را دارند معمولن این عمل را بیش از 2 بار نمیتوان انجام داد و نتیجتن در مناطقی که اب مصرفی املاح زیادی دارد بعد از مدتی نیاز به تعویض منبع است و چون قیمت منبع دوجداره نسبت به منبع کویل دار مناسب تر است پیشنهاد میشود در چنین محیط هایی از منبع دوجداره استفاده شود.

  • دلیل سوراخ شدن عدسی های منبع دوجداره چیست؟

 سوراخ شدن عدسی های مخزن یکی از مشکلات اصلی مخازن است. از جمله دلایل سوراخ شدن عدسی ها می توان به کافی نبودن ضخامت عدسی و نوع ساخت آن می باشد. عدسی های مخزن های آب گرم معمولا در انواع توریسفریکال و الپتیکال انتخاب می‌شوند.

در هنگام استفاده از مخزن و بالا رفتن دما و ایجاد فشار بروی دیواره های خارجی مخزن در بخش هایی از عدسی تنش حرارتی ایجاد می شود. عدسی های استفاده شده در منبع های دوجداره کلیک صنعت معمولا از نوع توریسفریکال می باشد. عدسی های تولید شده با دستگاه پرس هیدرولیک پرس می شوند و knuckle radius بیشتر این عدسی باعث می شود پس از جوشکاری در ورق ضعف و کشش ایجاد نشود.

  • دلیل سوراخ شدن جداره خارجی مخزن دوجداره چیست؟

یکی از مشکلات اصلی منبع های دوجداره سوراخ شدن جداره خارجی این مخزن می باشد. سوراخ شدن جداره دوم یا بیرونی معمولا زیاد رخ نمی دهد. علت اصلی این سوراخ شدگی را می توان به ضعیف بودن یا نازک بودن ورق می باشد. انجام نشدن صحیح فرایند گالوانیزاسیون نیز از پارامتر هایی است که در کیفیت ورق و عمر محصول شما بسیار تاثیر می گذارد. پاشش آب از مخزن به بیرون نشانی سوراخ شدگی از جداره خارجی می باشد.ضخامت مناسب برای این جداره

  • عایق کاری منبع دوجداره چگونه است؟

عایق کاری یکی از عملیاتی است که برای صنایعی که در آن تجهیزات حرارتی و برودتی استفاده شده است باید انجام شود. عایق کاری می تواند از هدر رفت گرما در زمستان و سرما در تابستان جلوگیری کند. عایق کاری حرارتی در ساختمان برای بخش هایی مثل لوله ها ، تجهیزات انتقال حرارت مثل دیگ فولادی ، منابع دوجداره و کویل دار ، کف ، سقف و … انجام می‌شود.

شما می توانید عملیات عایق کاری را با پشم شیشه ، پشم سنگ ، عایق‌های پلی اتیلنی و عایق‌های الاستومری انجام دهید. برای منبع دوجداره در موتورخانه‌ها معمولا عایق کاری انجام نمی‌شود. اما با توجه به منطقه ساختمان، فضای موتورخانه در صورت پایین بودن دما و امکان هدر رفت انرژی. منبع آبگرم عایق‌بندی با عایق الاستومتری پیشنهاد می‌شود.

  • علت سوراخ شدن منبع دوجداره از عدسی چیست؟

یکی از مشکلاتی که معمولا در مخزن هایی آبگرم ایجاد می شود سوراخ شدگی منبع از عدسی ها می باشد. تنها دلیل این موضوع برای  کم بودن شعاع خم های عدسی یا در اصطلاح مهندسی knuckle radius می باشد. حرارت بالا و فشار داخلی می تواند موجب تخریب عدسی از از لبه های آن بشود. برای جلوگیری از این موضوع لبه های عدسی را بلندتر تولید کنیم تا بعد از جوشکاری دچار تخریب نشود.

  • منبع آبگرم غیر مستقیم چیست ؟

منبع آبگرم غیر مستقیم به تمامی آبگرم هایی می گویند که به طور مستقیم آب با شعله مشعل در ارتباط نمی باشد. آب داغ از طریق دیگ آبگرم وارد آبگرمکن می شود . از طریق تماس با آب سر شهر آب را گرم می کند.

  • برای نصب منبع دوجداره چه کاری باید انجام داد؟

برای نصب این منابع حتما از کارشناس مربوطه کمک بگیرید. و این مورد دقت شود که این منابع وزن بالایی دارند پس در حمل آن دقت شود.

برای مشاهده دیگر محصولات انتقال حرارت و تامین آبگرم می‌توانید روی لینک زیر کلیک کنید.

برای دریافت قیمت و خرید انواع تجهیزات موتورخانه مثل پمپ ، لوله و اتصالات و …… می توانید به فروشگاه تجهیزستان مراجعه نمایید.

توضیحات تکمیلی

وزننامعلوم
ابعادنامعلوم
ظرفیت نامی

200 لیتر, 300 لیتر, 400 لیتر, 500 لیتر, 600 لیتر, 800 لیتر, 1000 لیتر, 1200 لیتر, 1500 لیتر, 2000 لیتر

ضخامت جداره داخلی

4 میلیمتر, 5 میلیمتر

ضخامت کلگی ها

4 میلیمتر, 5 میلیمتر, 6 میلیمتر

ضخامت جداره خارجی

2 میلیمتر, 3 میلیمتر

1 دیدگاه برای منبع دوجداره

  1. محمد رضا

    سلام
    طول عمر اين منابع چند سال هست؟

    • hr.azarshab

      بستگی به ضخامت ، شرایط استفاده و فشار کاری میتونه بین 5 تا 20 سال عمر کنه!

    • hr.azarshab

      بسته به اینکه شما در چه منطقه ای زندگی کنید و فشار کاری چقدر باشه فرق میکنه.
